5 Питання для самоконтролю
5.1 Яке призначення, принцип роботи та область застосування обладнання УЕВН?
5.2 Яке обладнання входить в комплект заглибного насосного агрегату?
5.3 В якому порядку проводиться розрахунок параметрів обладнання установки?
5.4 Опишіть методику вибору і розрахунку параметрів обладнання УЕВН.
6 Перелік посилань
6.1 Молчанов Г.В., Молчанов А.Г. Машины и оборудование для добычи нефти и газа. - М.: Недра, 1984. -464 с.
6.2 Чичеров Л.Г. Нефтепромысловые машины и механизмы. - М.: Недра, 1983. -342 с.
6.3 Нефтепромысловое оборудование. Справочник. Под редакцией Е.И. Бухаленко. - М.: Недра, 1990. –559с.
6.4 Чичеров Л.Г. Расчет и конструирование нефтепромыслового оборудования. - М.: Недра, 1987. –416с.
6.5 Довідник з нафтогазової справи / За заг. ред. докторів наук В.С.Бойка, Р.М.Кіндрата, Р.С.Яремійчука. - К.: Львів, 1996. – 620с.
6.6 Беззубов А.В., Шелкалин Ю.В. Насосы для добычи нефти. - М.: Недра, 1986. – 224с.
6.5 Ивановский В.Н., Дарищев В.И., Сабиров А.А., Каштанов В.С., Пекин С.С. Оборудование для добычи нефти и газа: В 2 ч. – М: ГПУ Изд-во “Нефть и газ” РГУ нефти и газа им. И.М. Губкина, 2002. – Ч. 1 – 768 с.
Таблиця 2.1 – Вихідні дані до практичного заняття
Варіант |
Умовний діаметр експлуатаційної колони, мм |
Товщина стінки, мм |
Глибина свердловини, м |
Заданий дебіт свердловини, м3/добу |
Пластовий тиск, МПа |
Коефіцієнт продуктивності, м3/(добу.МПа) |
Густина від -сепарованої нафти, кг/м3 |
Газовий фактор,м3/м3 |
Необхідний тиск на усті свердло-вини, МПа |
1 |
168 |
9 |
2400 |
76 |
15,6 |
8 |
860 |
35 |
1,2 |
2 |
168 |
10,6 |
2362 |
124 |
16,0 |
13 |
850 |
55 |
2,0 |
3 |
146 |
10 |
2400 |
121 |
14,0 |
14,5 |
855 |
48 |
1,8 |
4 |
146 |
10,7 |
1707 |
104 |
17,3 |
9,5 |
853 |
49 |
1,6 |
5 |
146 |
10,7 |
2250 |
221 |
15,9 |
25 |
872 |
62 |
1,3 |
6 |
168 |
9 |
2376 |
96 |
16,6 |
10 |
843 |
52 |
2,0 |
7 |
168 |
9 |
2250 |
60 |
15,9 |
8,5 |
851 |
47 |
1,7 |
8 |
146 |
10,7 |
1875 |
48 |
15,6 |
7,3 |
862 |
60 |
1,85 |
9 |
168 |
9 |
1856 |
142 |
14,7 |
16,3 |
860 |
35 |
1,6 |
10 |
168 |
9 |
1847 |
162 |
15,4 |
18,8 |
860 |
55 |
1,45 |
11 |
146 |
10 |
2983 |
94 |
21,0 |
15,1 |
850 |
48 |
1,5 |
12 |
146 |
10,7 |
1750 |
81 |
27,2 |
6,1 |
855 |
49 |
1,2 |
13 |
146 |
10,7 |
1600 |
110 |
29,0 |
5,4 |
853 |
62 |
2,0 |
14 |
168 |
10,6 |
1804 |
159 |
23,0 |
11,1 |
872 |
52 |
1,8 |
15 |
146 |
10,7 |
1691 |
85 |
28,5 |
4,5 |
843 |
47 |
1,6 |
16 |
146 |
10,7 |
2200 |
84 |
28,3 |
5,0 |
851 |
60 |
1,3 |
17 |
146 |
10,7 |
1875 |
70 |
28,7 |
3,6 |
862 |
35 |
2,0 |
18 |
146 |
10 |
1690 |
95 |
24,2 |
6,8 |
860 |
55 |
1,7 |
19 |
168 |
9 |
1551 |
73 |
26,4 |
4,7 |
850 |
48 |
1,85 |
20 |
168 |
9 |
1539 |
64 |
27,6 |
3,2 |
855 |
49 |
1,6 |
21 |
146 |
10,7 |
1791 |
50 |
19,2 |
3,2 |
853 |
62 |
1,45 |
22 |
146 |
10 |
1826 |
45 |
17,0 |
4,0 |
872 |
52 |
1,5 |
23 |
168 |
10,6 |
1558 |
92 |
19,7 |
7,0 |
843 |
47 |
1,2 |
24 |
168 |
9 |
1830 |
225 |
15,9 |
28,5 |
851 |
60 |
1,9 |
25 |
168 |
10,6 |
1856 |
85 |
16,8 |
7,0 |
862 |
70 |
2,1 |
Таблиця 2.2 – Рекомендації для вибору групи установки
Група установки |
Поперечний габарит заглибного агрегату з кабелем, не більше, мм |
Внутрішній діаметр експлуатаційної колони, не менше, мм |
5 5А 6 |
112 124 137 |
121,7 130 144,3 |
Таблиця 2.3 – Основні технічні параметри кабелів
Кількість та переріз жил(мм2) |
Поперечні розміри зростків кабелів, мм |
|
КПБП(плоский) |
КПБК(круглий) |
|
3х10 3х16 3х25 |
25х50 25х50 30х64 |
39 39 44 |
Таблиця 2.4 – Технічна характеристика електровідцентрових насосів
Насос |
Показник |
Число модулів-секцій |
Число ступеней |
|||||||||
Подача, м3/добу |
Напір, м |
Потужність, кВт |
ККД насоса, %: |
загальне |
№2(довжина 2 м) |
№3(довжина 3 м) |
№5(довжина 5 м) |
загальне |
в модулі-секції |
|||
№2 |
№3 |
№5 |
||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
ЭЦНМ5-50-1000 ЭЦНМК5-50-1000 ЭЦНМ5-50-1100 ЭЦНМК5-50-1100 ЭЦНМ5-50-1300 ЭЦНМК5-50-1300 ЭЦНМ5-50-1550 ЭЦНМК5-50-1550 ЭЦНМ5-50-1700 ЭЦНМК5-50-1700 ЭЦНМ5-50-2000 ЭЦНМК5-50-2000 |
50 |
990 990 1150 1150 1360 1360 1565 1565 1725 1725 1980 1980 |
13,06 13,06 15,17 15,17 17,94 17,94 20,65 20,65 22,76 22,76 23,13 23,13 |
43 |
1 1 2 2 2 2 2 2 3 3 2 2 |
- - - - 1 1 - - - - - - |
- - 2 2 - - 1 1 3 3 - - |
1 1- - 1 1 1 1 - - 2 2 |
192 192 224 224 264 264 304 304 336 336 384 384 |
- - - - 72 72 - - - - - - |
- - 112 112 - - 112 112 112 112 - - |
192 192 - - 192 192 192 192 - - 192 192 |
ЭЦНМ5-80-900 ЭЦНМК5-80-900 ЭЦНМ5-80-1050 ЭЦНМК5-80-1050 ЭЦНМ5-80-1200 ЭЦНМК5-80-1200 ЭЦНМ5-80-1400 ЭЦНМК5-80-1400 ЭЦНМ5-80-1550 ЭЦНМК5-80-1550 ЭЦНМ5-80-1800 ЭЦНМК5-80-1800 ЭЦНМ5-80-2000 ЭЦНМК5-80-2000 |
80 |
900 900 1050 1050 1235 1235 1425 1425 1575 1575 1800 1800 1950 1950 |
15,86 15,86 18,51 18,51 21,77 21,77 25,12 25,12 27,76 27,76 31,73 31,73 34,37 34,37 |
51,5 |
1 1 2 2 2 2 2 2 3 3 2 2 3 3 |
- - - - 1 1 - - - - - - - - |
- - 2 2 - - 1 1 3 3 - - 2 2 |
1 1 - - 1 1 1 1 - - 2 2 1 1 |
196 196 228 228 269 269 310 310 342 342 392 392 424 424 |
- - - - 73 73 - - - - - - - - |
- - 114 114 - - 114 114 114 114 - - 114 114 |
196 196 - - 196 196 196 196 - - 196 196 196 196 |
Продовження таблиці – 2.4
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
ЭЦНМ5-125-750 ЭЦНМК5-125-750 ЭЦНМ5-125-850 ЭЦНМК5-125-850 ЭЦНМ5-125-1000 ЭЦНМК5-125-1000 ЭЦНМ5-125-1200 ЭЦНМК5-125-1200 ЭЦНМ5-125-1300 ЭЦНМК5-125-1300 ЭЦНМ5-125-1500 ЭЦНМК5-125-1500 ЭЦНМ5-125-1600 ЭЦНМК5-125-1600 ЭЦНМ5-125-1800 ЭЦНМК5-125-1800 |
125 |
745 745 860 860 1025 1025 1175 1175 1290 1290 1490 1490 1605 1605 1770 1770 |
18,06 18,06 20,85 20,85 24,85 24,85 28,49 28,49 31,28 31,28 36,13 36,13 38,92 38,92 42,92 42,92 |
58,5 |
1 1 2 2 2 2 2 2 3 3 2 2 3 3 3 3 |
- - - - 1 1 - - - - - - - - 1 1 |
- - 2 2 - - 1 1 3 3 - - 2 2 - - |
1 1 - - 1 1 1 1 - - 2 2 1 1 2 2 |
165 165 192 192 227 227 261 261 288 288 330 330 357 357 392 392 |
- - - - 62 62 - - - - - - - - 62 62 |
- - 96 96 - - 96 96 96 96 - - 96 96 - - |
165 165 - - 165 165 165 165 - - 165 165 165 165 165 165 |
ЦНМ5-200-650 ЭЦНМ5-200-750 ЭЦНМ5-200-800 ЭЦНМ5-200-950 ЭЦНМ5-200-1000 ЭЦНМ5-200-1100 ЭЦНМ5-200-1200 ЭЦНМ5-200-1300 ЭЦНМ5-200-1400 |
200 |
645 740 810 940 1010 1115 1210 1280 1410 |
29,28 33,59 36,76 42,66 45,84 50,61 54,92 58,10 64,0 |
50 |
2 2 3 2 3 3 3 4 3 |
1 - - - - 1 - - - |
- 1 3 - 2 - 1 3 - |
1 1 - 2 1 2 2 1 3 |
180 207 228 262 283 311 338 359 393 |
49 - - - - 49 - - - |
- 76 76 - 76 - 76 76 - |
131 131 - 131 131 131 131 131 131 |
ЭЦНМ5А-160-800 ЭЦНМК5А-160-800 ЭЦНМ5А-160-950 ЭЦНМК5А-160-950 ЭЦНМ5А-160-1050 ЭЦНМК5А-160-1050 ЭЦНМ5А-160-1250 ЭЦНМК5А-160-1250 ЭЦНМ5А-160-1450 ЭЦНМК5А-160-1450 ЭЦНМ5А-160-1600 ЭЦНМК5А-160-1600 ЭЦНМ5А-160-1750 ЭЦНМК5А-160-1750 |
160 |
790 790 960 960 1085 1085 1270 1270 1440 1440 1580 1580 1750 1750 |
23,51 23,51 28,57 28,57 32,29 32,29 37,80 37,80 42,86 42,86 47,03 47,03 52,09 52,09 |
61 |
1 1 2 2 2 2 2 2 3 3 2 2 3 3 |
- - - - 1 1 - - - - - - - - |
- - 2 2 - - 1 1 3 3 - - 2 2 |
1 1 - - 1 1 1 1 - - 2 2 1 1 |
160 160 186 186 220 220 253 253 279 279 320 320 346 346 |
- - - - 60 60 - - - - - - - - |
- - 93 93 - - 93 93 93 93 - - 93 93 |
160 160 - - 160 160 160 160 - - 160 160 160 160 |
ЭЦНМ5А-250-800 ЭЦНМК5А-250-800 ЭЦНМ5А-250-900 ЭЦНМК5А-250-900 ЭЦНМ5А-250-1000 ЭЦНМК5А-250-1000 ЭЦНМ5А-250-1100 ЭЦНМК5А-250-1100 ЭЦНМ5А-250-1200 ЭЦНМК5А-250-1200 ЭЦНМ5А-250-1300 ЭЦНМК5А-250-1300 ЭЦНМ5А-250-1400 |
250 |
795 795 885 885 1000 1000 1090 1090 1185 1185 1295 1295 1385 |
36,67 36,67 40,82 40,82 46,13 46,13 50,28 50,28 54,66 54,66 59,73 59,73 63,89 |
61,5 |
2 2 3 3 2 2 3 3 3 3 3 3 4 |
- - - - - - - - 1 1 - - - |
1 1 3 3 - - 2 2 - - 1 1 3 |
1 1 - - 2 2 1 1 2 2 2 2 1 |
146 146 162 162 184 184 200 200 218 218 238 238 254 |
- - - - - - - - 34 34 - - - |
54 54 54 54 - - 54 54 - - 54 54 54 |
92 92 - - 92 92 92 92 92 92 92 92 92 |
Продовження таблиці – 2.4
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
ЭЦНМК5А-250-1400 ЭЦНМ5А-250-15001 ЭЦНМК5А-250-1500 ЭЦНМ5А-250-1600 ЭЦНМК5А-250-1600 ЭЦНМ5А-250-1700 ЭЦНМК5А-250-1700 ЭЦНМ5А-250-1800 ЭЦНМК5А-250-1800 |
250 |
1385 1500 1500 1590 1590 1685 1685 1795 1795 |
63,89 69,1969,19 73,34 73,34 77,72 77,72 82,80 82,80 |
61,5 |
4 3 3 4 4 4 4 4 4 |
- -- - - 1 1 - - |
3 -- 2 2 - - 1 1 |
1 33 2 2 3 3 3 3 |
254 276 276 292 292 310 310 330 330 |
- - - - - 34 34 - - |
54 - - 54 54 - - 54 54 |
92 92 92 92 92 92 92 92 92 |
ЭЦНМ6-250-900 ЭЦНМК6-250-900 ЭЦНМ6-250-1050 ЭЦНМК6-250-1050 ЭЦНМ6-250-1250 ЭЦНМК6-250-1250 ЭЦНМ6-250-1400 ЭЦНМК6-250-1400 ЭЦНМ6-250-1600 ЭЦНМК6-250-1600 ЭЦНМ6-250-1800 ЭЦНМК6-250-1800 |
250 |
915 915 1070 1070 1255 1255 1470 1470 1635 1635 1830 1830 |
41,2 41,2 48,18 48,18 56,51 56,51 66,16 66,19 73,62 73,62 82,4 82,4 |
63,0 |
1 1 2 2 2 2 2 2 3 3 2 2 |
- - - - 1 1 - - - - - - |
- - 2 2 - - 1 1 3 3 - - |
1 1 - - 1 1 1 1 - - 2 2 |
147 147 172 172 202 202 233 233 258 258 294 294 |
- - - - 55 55 - - - - - - |
- - 86 86 - - 86 86 86 86 - - |
147 147 - - 147 147 147 147 - - 147 147 |
Таблиця 2.5 – Технічна характеристика електродвигунів
Виконання електродвигуна |
Номіналь-на потуж-ність, кВт |
Номіналь-на напруга, В |
Номіналь-ний струм, А |
ККД, % |
Коефі-цієнт потуж-ності |
|
нормальне |
корозійно-стійке |
|||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
ЭД16-103 |
ЭДК16-103 |
16 |
530 |
26 |
80,5 |
0,83 |
ЭД22-103 |
ЭДК22-103 |
22 |
700 |
27 |
||
ЭД32-103 |
ЭДК32-103 |
32 |
1000 |
27,5 |
||
ЭД45-103 |
ЭДК45-103 |
45 |
1050 |
37 |
79,5 |
0,84 |
ЭД32-103В ЭД32-103Н в зборі |
ЭДК32-103В ЭДК32-103Н в зборі |
31,5 31,5 63 |
750 750 1500 |
36,5 |
80,5 |
0,83 |
ЭД45-103В ЭД45-103Н в зборі |
ЭДК45-103В ЭДК45-103Н в зборі |
45 45 90 |
1050 1050 2100 |
37 |
79,5 |
0,84 |
ЭД45-117 |
ЭДК45-117 |
45 |
1000 |
36 |
84,5 |
0,86 |
ЭД63-117 |
ЭДК63-117 |
63 |
1400 |
36 |
||
ЭД45-117В ЭД45-117Н в зборі |
ЭДК45-117В ЭДК45-117Н в зборі |
45 45 90 |
975 975 1950 |
37 |
||
ЭД63-117В ЭД63-117Н в зборі |
ЭДК63-117В ЭДК63-117Н в зборі |
62,5 62,5 125 |
975 975 1950 |
51 |
84,5 |
0,86 |
ЭД90-123 |
ЭДК90-123 |
90 |
2200 |
32,5 |
85 |
0,86 |
Продовження таблиці – 2.5
1 |
2 |
3 |
4 |
5 |
6 |
7 |
ЭД90-123В ЭД90-123Н в зборі |
ЭДК90-123В ЭДК90-123Н в зборі |
90 90 180 |
1075 1075 2150 |
66 |
|
|
ЭД83-123В ЭД83-123С ЭД83-123Н в зборі |
ЭДК83-123В ЭДК83-123С ЭДК83-123Н в зборі |
83,5 83,5 83,5 250 |
750 750 750 2250 |
88 |
85 |
0,86 |
ЭД90-130В ЭД90-130Н в зборі |
ЭДК90-130В ЭДК90-130Н в зборі |
90 90 180 |
1150 1150 2300 |
61 |
85 |
0,87 |
ЭД125-130В ЭД125-130Н в зборі |
ЭДК125-130В ЭДК125-130Н в зборі |
125 125 250 |
1150 1150 2300 |
85 |
||
ЭД120-130В ЭД120-130С ЭД120-130Н в зборі |
ЭДК120-130В ЭДК120-130С ЭДК120-130Н в зборі |
120 120 120 360 |
767 767 767 2300 |
122,5 |
Рисунок 2.3 - Характеристика насосів ЭЦНМ5, ЭЦНМК5 на подачу 50 м3/добу на воді густиною 1000 кг/м3.
Кількість ступеней –100.
Рисунок 2.4 - Характеристика насосів ЭЦНМ5, ЭЦНМК5 на подачу 80 м3/добу на воді густиною 1000 кг/м3.
Кількість ступеней –100.

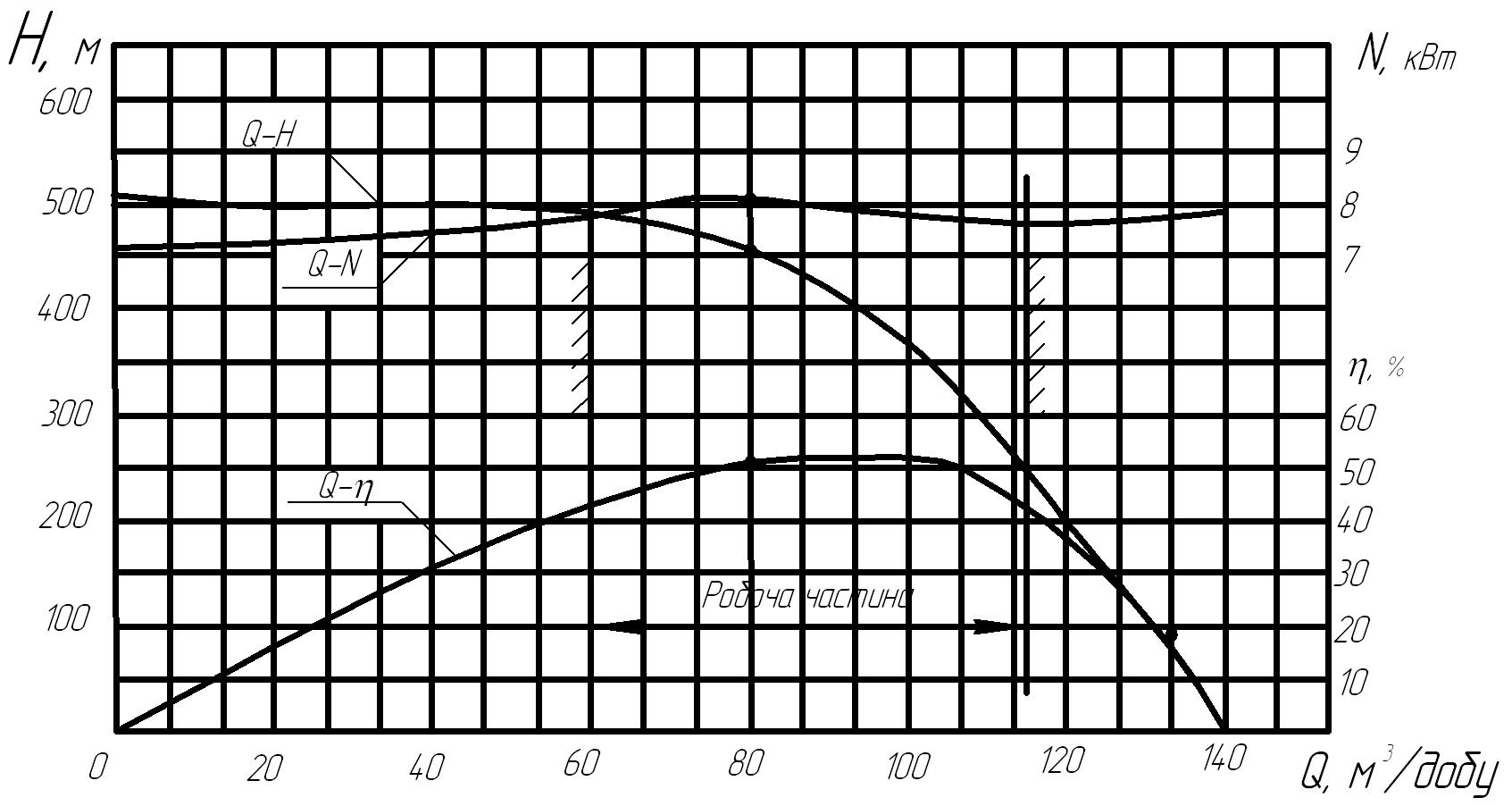

Рисунок 2.5 - Характеристика насосів ЭЦНМ5, ЭЦНМК5 на подачу 125 м3/добу на воді густиною 1000 кг/м3.
Кількість ступеней –100.

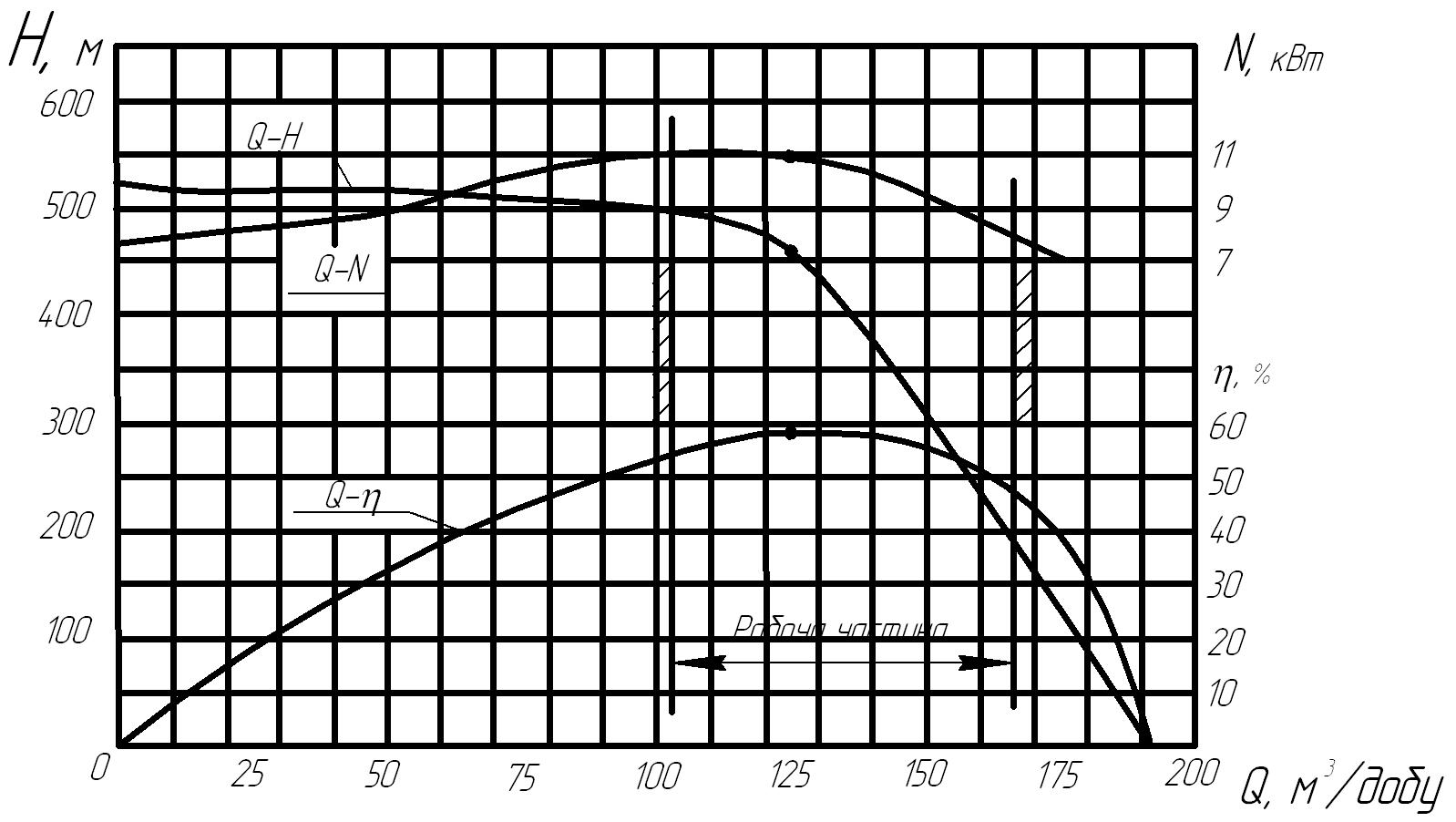

Рисунок 2.6 - Характеристика насосів ЭЦНМ5, ЭЦНМК5 на подачу 200 м3/добу на воді густиною 1000 кг/м3.
Кількість ступеней –100.
Рисунок 2.7 - Характеристика насосів ЭЦНМ5А, ЭЦНМК5А на подачу 160 м3/добу на воді густиною 1000 кг/м3. Кількість ступеней –100.

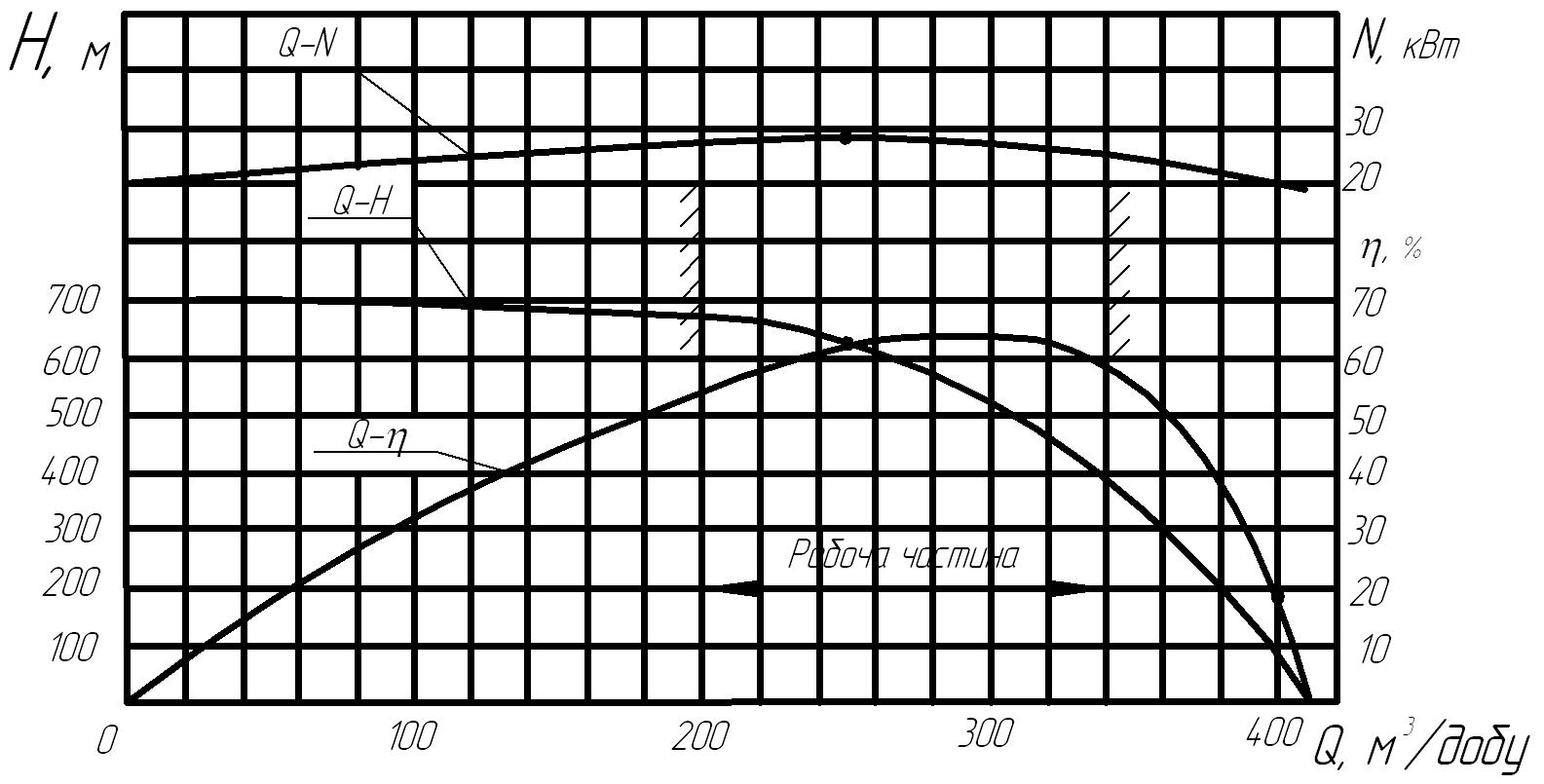

Рисунок 2.8 - Характеристика насосів ЭЦНМ5А, ЭЦНМК5А на подачу 250 м3/добу на воді густиною 1000 кг/м3. Кількість ступеней –100.

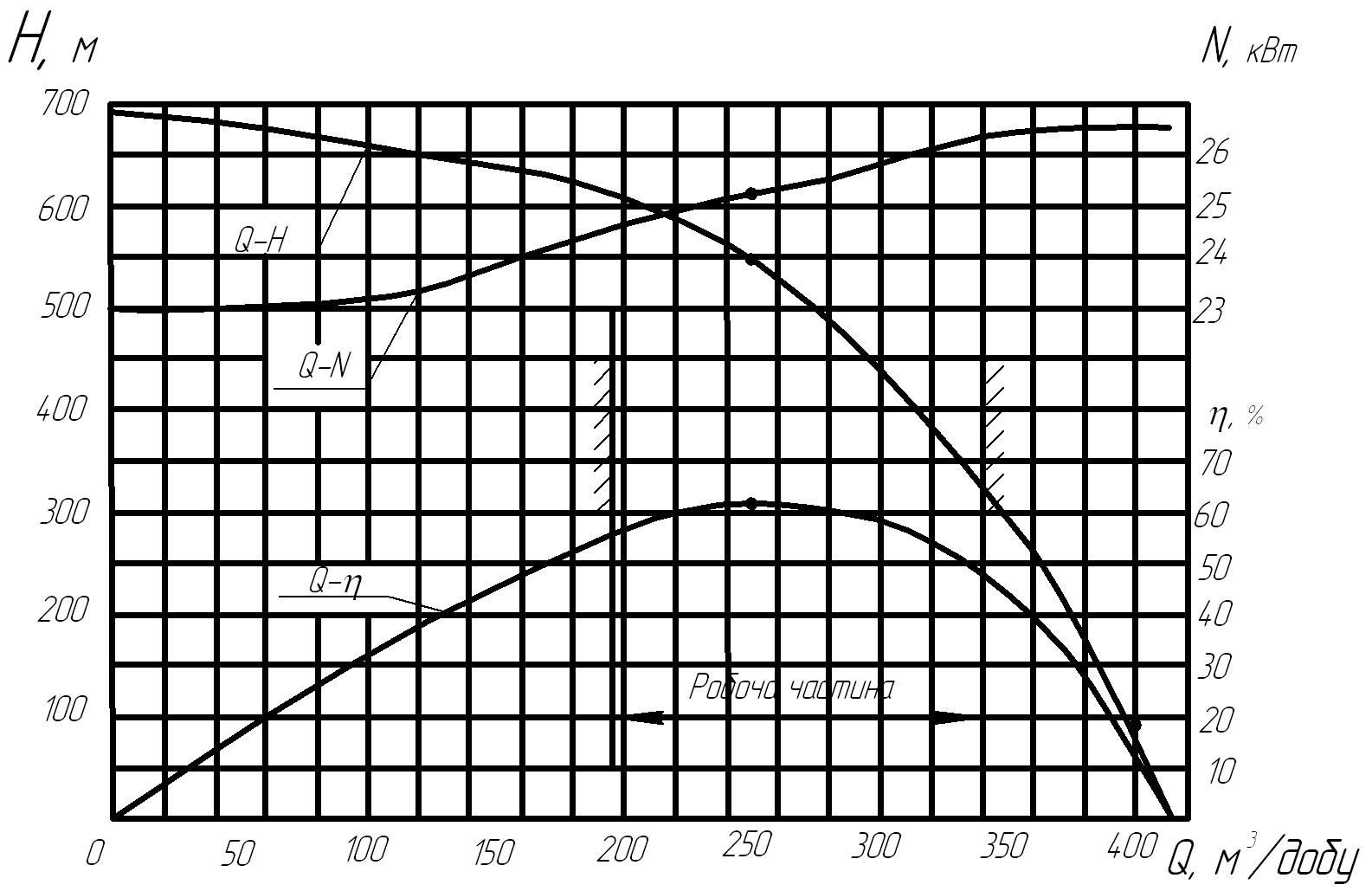

Рисунок 2.9 - Характеристика насосів ЭЦНМ6, ЭЦНМК6 на подачу 250 м3/добу на воді густиною 1000 кг/м3.
Кількість ступеней –100.
Практичне заняття № 3
