Оптические свойства полупроводников
При прохождении света через вещество, в том числе и через полупроводник, его интенсивность уменьшается, так как некоторая часть энергии излучения поглощается и идет на увеличение энергии электронов или теплового движения атомов кристаллической решетки.
В зависимости от энергии фотонов (квантов света) и ширины запрещенной зоны полупроводника, различают несколько видов поглощения. Наиболее распространенные из них приведены на рис. 7, где на энергетической диаграмме символически показаны различные переходы электронов с одного уровня на другой при облучении светом.
Собственное поглощение
Собственное поглощение
имеет место только при условии, что
энергия фотонов равна или больше ширины
запрещенной зоны полупроводника:
(рис. 7).

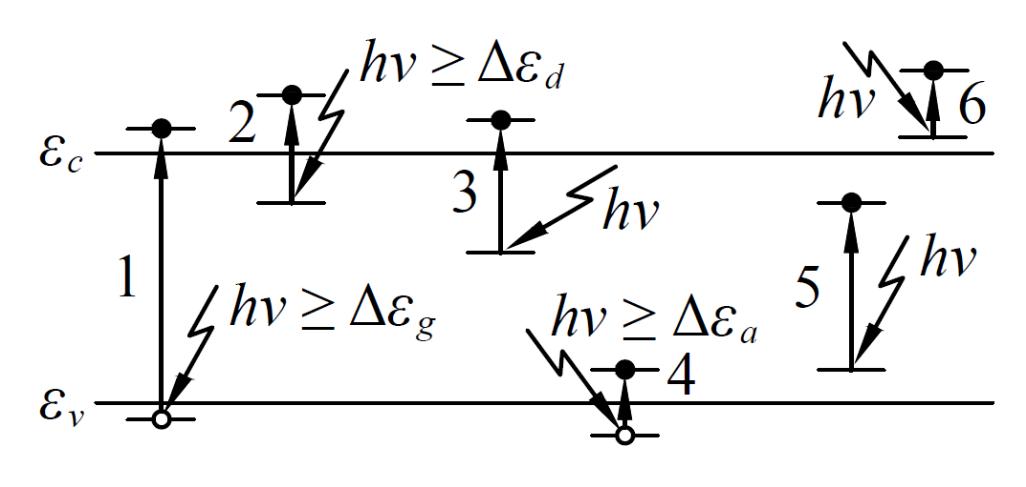

Рис. 7. Электронные переходы, иллюстрирующие процессы поглощения света в полупроводнике.
В этом случае при поглощении полупроводником квантов света их энергия передается электронам валентной зоны, которые, в свою очередь, преодолевают запрещенную зону и оказываются в зоне проводимости. В валентной зоне при этом появляется соответствующее количество дырок. На зонной модели (рис. 7) этот вид поглощения иллюстрирует переход 1. Энергия фотонов при этом идет на ионизацию собственных атомов полупроводника, а процесс, который при этом происходит, принято называть фотогенерацией.
Примесное поглощение
При энергии фотонов,
меньшей ширины запрещенной зоны
полупроводника, электроны смогут
осуществлять переходы с локальных
уровней примесей (
)
или с уровней дефектов кристаллической
решетки в зону проводимости (переходы
2, 3), или из валентной зоны на примесный
уровень в зоне проводимости (
,
переход 4). Во всех этих случаях в
разрешенных зонах полупроводника
появляется только по одному носителю
заряда – дырке или электрону. При этом
энергия фотонов идет на ионизацию или
возбуждение примесных атомов
кристаллической решетки.
Оба вида поглощения: и собственное, и примесное приводят к увеличению электропроводности полупроводника. Все другие виды поглощения не изменяют его электропроводности. Таковыми являются поглощение с переходом электронов с акцепторного уровня на донорный (переход 5), а также поглощения, приводящие к переходу свободных электронов зоны проводимости или электронов валентной зоны на более высокий энергетический уровень внутри зоны (например, переход 6).
Помимо перечисленных видов поглощения в полупроводниках могут происходить поглощения фотонов кристаллической решеткой и другие виды поглощения, которые не приводят к изменению электропроводности полупроводника.
Процессы поглощения света в полупроводнике характеризуются следующими основными параметрами:
– число фононов, падающих в секунду на
единицу площади полупроводника;
– квантовый выход, определяющий число
носителей заряда, образующихся при
поглощении одного фотона;
– коэффициент поглощения полупроводника
– величина, обратная толщине слоя
полупроводника, после прохождения
которого световой поток уменьшается в
раз (размерность см–1).
Для собственного
поглощения
см–1, для примесного поглощения
см–1.
