1.7. Создания слоев чертежа
В корневом меню Формат (Format) выбрать подменю Слои (Layer) либо набрать в командной строке Layer и нажать клавишу enter.

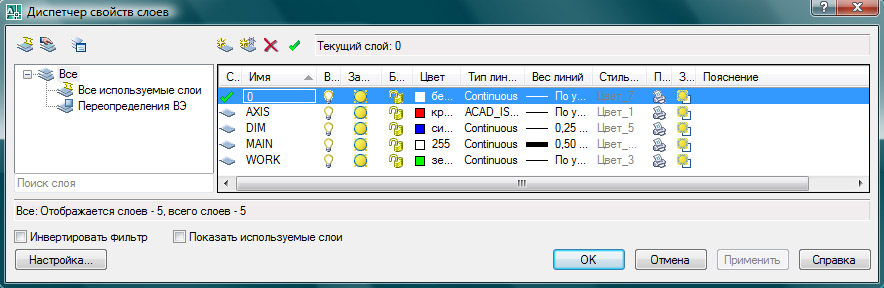

Появится диалоговое окно диспетчера свойств слоев (рис. 1.9).
|
Рис. 1.9 Создание и установка свойств новых слоев |
В диалоговом окне диспетчера по умолчанию имеется первый слой с именем 0 (рис.1.9).
Далее создать необходимые слои и установить их свойства в соответствии с таблицей 1.2:
Таблица 1.2 |
||||
Свойства слоев |
||||
Имя слоя |
Назначение слоя |
Цвет |
Тип линии |
Толщина |
AXIS |
Вычерчивание осевых линий |
Красный
|
Штрихпунктирная
|
0,25 |
WORK |
Вычерчивание вспомогательных построений |
Зеленый
|
Сплошная тонкая
|
0,25 |
MAIN |
Вычерчивание линий видимого контура детали |
Белый либо черный |
Сплошная основная
|
0,5-0,7 |
DIM |
Простановка размеров |
Белый либо черный |
Сплошная тонкая
|
0,25 |
2. Вычерчивание контура детали
Выполнение задания является построением несложного чертежа по традиционной 2D-технологии.

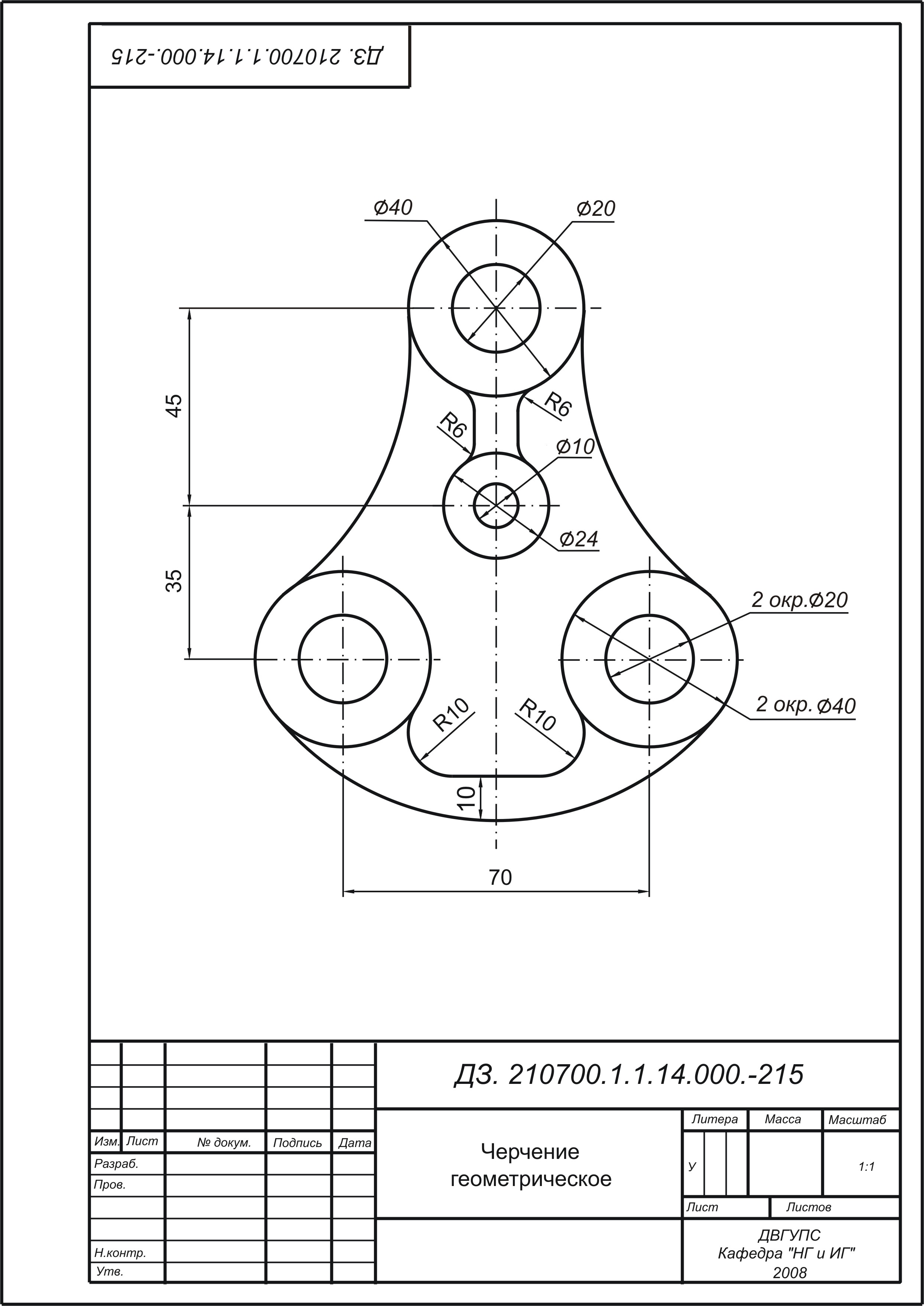

Рассмотрим этапы построения чертежа на примере контура «Коромысло» (рис. 2.1).
|
Рис. 2.1 Чертеж к заданию «Геометрическое черчение» |
2. 1. Разметка
Разметка предусматривает определение основных соотношений, проведение осей, вспомогательные построения и т.д.
1. Включить режимы ОРТО (ORTHO) и Привязка (OSNAP) в строке режимов чертежа либо нажать соответственно клавиши F3 и F8.

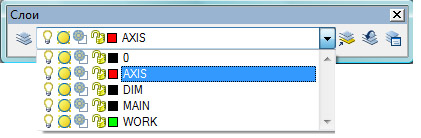

2. Установить слой «AXIS» в текущий как это показано на рисунке 2.2.
|
Рис. 2.2 Панель Слои (Layer) с текущим слоем AXIS |
3. Выполнить разметку на слое «AXIS» осевых линий (рис.2.3) любым способом, приведенным ниже.
|

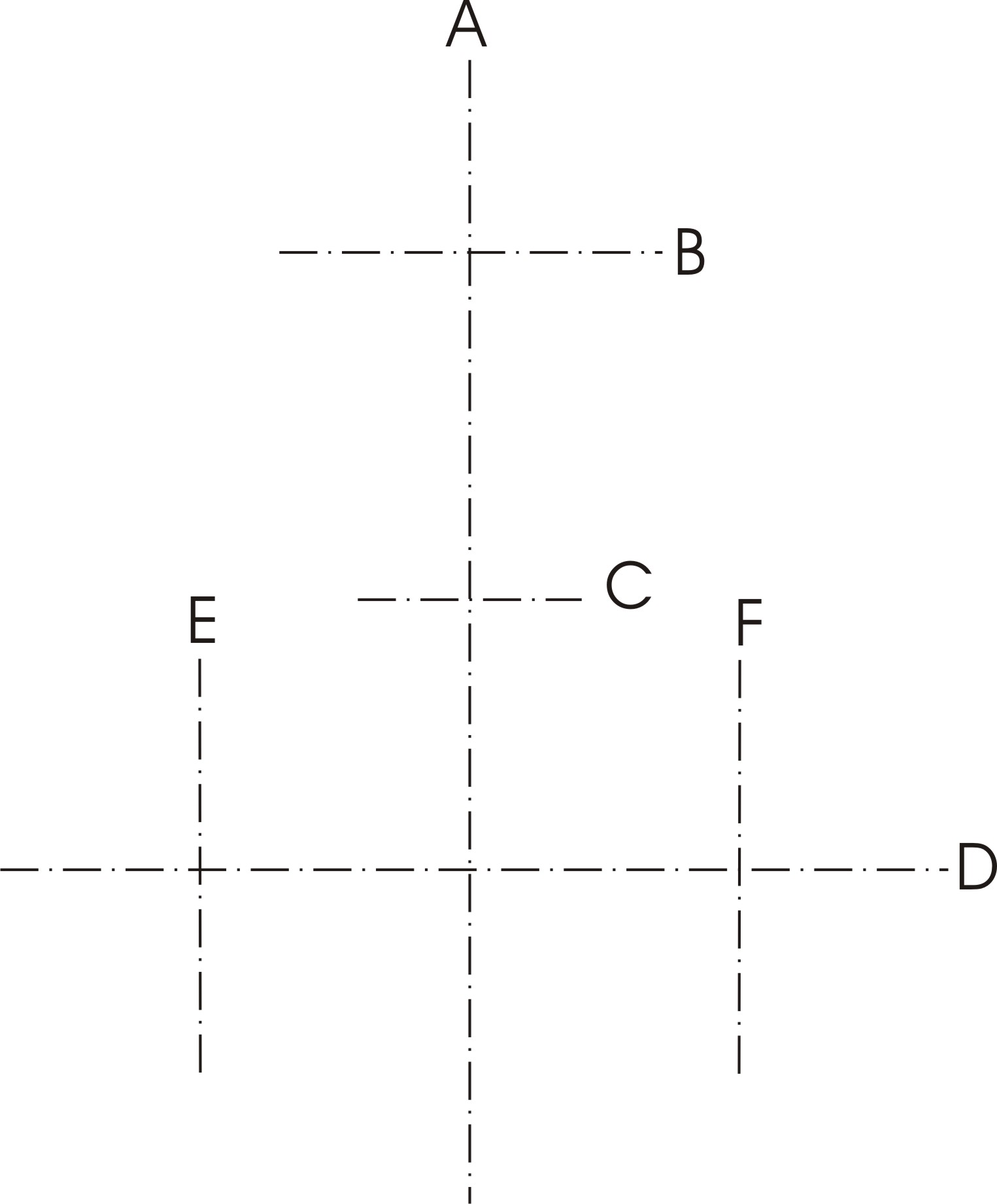

Рис. 2.3 Разметка осей чертежа |
Способ 1: Построение линий в относительных координатах:
1. Выбрать команду Отрезок (Line). Команды Отрезок (Line) следует выбирать для построения каждой линии отдельно.
2. На запрос AutoCAD в командной строке ввести координаты точек линий, так как это указано в таблице 2.1.
Таблица 2.1 |
|
Построение линий с помощью команды Отрезок (line) |
|
Командная строка AutoCAD |
Ответ |
Линия А Команда: _line первая точка: Command: Specify first point: |
110,80 enter |
Продолжение таблицы 2.1
Построение линий с помощью команды Отрезок (line)
Командная строка AutoCAD |
Ответ |
Следующая точка или [Отменить]: Command: Specify next point or [UNDO]: |
110,220 enter |
Линия B Команда: _line первая точка Command: Specify first point: |
80,190 enter |
Следующая точка или [Отменить]: Command: Specify next point or [UNDO]: |
140,90 enter |
Линия С Команда: _line первая точка: Command: Specify first point: |
80,145 enter |
Следующая точка или [Отменить]: Command: Specify next point or [UNDO]: |
140,145 enter |
Линия D Команда: _line первая точка: |
30,110 enter |
Следующая точка или [Отменить]: Command: Specify next point or [UNDO]: |
190,110 enter |
Линии E Команда: _line первая точка Command: Specify first point: |
75,80 enter |
Линия F Команда: _line первая точка: Command: Specify first point: |
75,140 enter |
Следующая точка или [Отменить]: Command: Specify next point or [UNDO]: |
145,80 enter |
Способ 2: Построения с помощью команд редактирования чертежа.
1. Включить режимы Привязка (Osnap) и Орто (Ortho).
2.Выбрать команду Отрезок (Line) и построить приблизительно по центру экрана (поля чертежа) вертикальную Линию А.
3. Перпендикулярно линии А, построить линию В. Длина отрезков прямых линий может быть произвольной.
4. Линии C, D, E и F можно построить с помощью команды Подобие (Offset)1. В таблице 2.2 показан пример построения линии С.
Команду Подобие (Offset) следует выбирать повторно, если расстояние между параллельными линиями необходимо изменить.
Таблица 2.2 |
|
Построение параллельных линий с помощью команды Подобие (Offset) |
|
Командная строка AutoCAD |
Ответ |
Команда:_offset: Command: :_offset: |
|
Укажите расстояние смещения [Через/Удалить/Слой] Specify offset distance or [Through]: |
45 enter |
Выберете объект для смещения [Выход/Отменить]: Select object to offset or <exit>: |
Указать линию |
Укажите точку, определяющую сторону смещения, или [Выход/Несколько/Отменить] <Выход>: Specify Through point: |
Указать точку смещения |
|
|
