10. Фитинги
Соединение труб на резьбе осуществляется посредством соединительных частей, так называемых фитингов. К ним относятся муфты, тройники, кресты, угольники прямые и переходные, которые могут быть изготовлены из ковкого чугуна или стали, с цилиндрической трубной резьбой и служат для соединения водо-газопроводных труб (рис. 10.1).

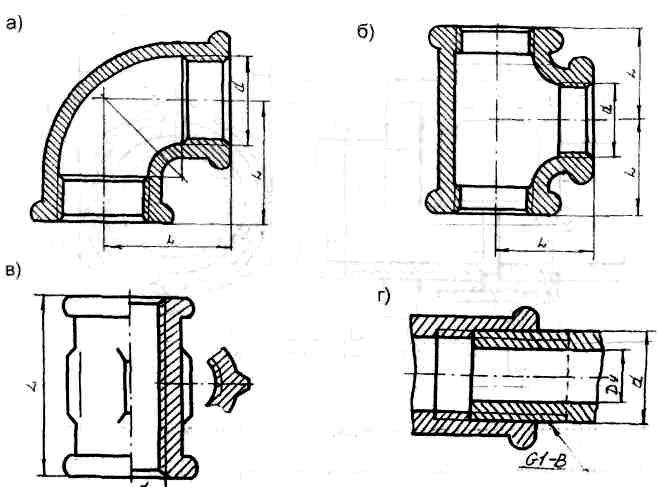

Рис. 10.1. Угольники прямые по ГОСТ 8946-75, тройники прямые по ГОСТ 8948-75, муфты прямые длинные по ГОСТ 8955-75, муфты короткие по ГОСТ 8954-75: а) угольник прямой; 6) тройник прямой, в) муфта прямая; г) фрагмент трубного соединения
Соединительные части для трубопровода и соединяемые трубы имеют цилиндрическую резьбу по ГОСТ 6357-81 (класс точности В). Обозначение размера резьбы на чертеже в дюймах соответствует размеру внутреннего диаметра трубы (т.е. размеру в «свету»), а не фактическому размеру наружного диаметра резьбы.
Это несоответствие наружного размера цилиндрической трубной резьбы, выполненной на фитингах, с ее размером, указанным на чертеже, объясняется установившимся в заводской практике правилом обозначать мелкую (газовую) резьбу диаметром условного прохода трубы (т.е. внутренним диаметром), выраженным в дюймах.
На чертеже детали размер трубной резьбы показывается на полочке с выносной стрелкой (см. рис. 4.3).
Соединение двух труб при помощи муфты показано на рис. 10.2.
Рис. 10.2. Соединение двух труб при помощи муфты
Общие конструктивные размеры задаются ГОСТ 8944-75 (табл.10.1). По вариантам в зависимости от условного прохода Ду из табл. 10.2 выбирают:
длину муфты L, позиция 3 (рис. 10.2);
высоту контргайки m, позиция 4 (рис. 10.3; табл. 10.3);
сбег резьбы I3 равен 2÷ЗР.
Уплотняющая прокладка позиции 5 (рис. 10.2) принимается величиной, равной двум толщинам основной линии.
В условном обозначении фитингов указываются:
Наименование соединительной части (муфта, угольник, тройник и др).
Знак покрытия (Ц - цинковое покрытие).
Условный проход.
Номер стандарта.
В2 |
3,5 3,5 4,0 4,0 4,0 5,0 5,0 6,0 |
||
B1 |
2,0 2,0 2,0 2,0 2,5 2,5 3,0 3.0 |
||
h |
2,0 2,0 2,0 2,5 2,5 3,0 3,0 3,5 |
||
В |
3,0 3,0 3,5 4,0 4,0 4,0 4,0 5,0 |
||
S3 |
3,5 3,5 4,2 4,2 4,8 4,8 4,8 5,4 |
||
S2 |
3,5 3,5 4,2 4,4 5,2 5,4 5,8 6,4 |
||
S1 |
3,0 3,0 3,5 3,5 4,0 4,0 4,0 4,5 |
||
S |
2,5 2,5 2,8 3,0 3,3 3,6 4,0 4,5 |
||
d2 |
12,5 16,0 20,5 25,5 32,0 40,5 46,6 58,5 |
||
d1 |
13,5 17,0 21,5 27,0 34,0 42,5 48,5 60,5 |
||
Резьба |
более |
7,0 8,0 9,0 10,5 11,0 13,0 15,0 17,0 |
|
I2 |
Не менее |
9,0 11,0 14,0 16,0 19,0 21,0 21,0 24,0 |
|
I1 |
9,0 10,0 12,0 13,5 15,0 17,0 19,0 21,0 |
||
d |
13,158 16,663 20,956 26,442 33,250 41,912 47,805 59,616 |
||
Обозначение, дюймы |
Труб 1/4 Труб 3/ 8 Труб 1/2 Труб 3/ 4 Труб 1 Труб 1 1/4 Труб 1 1/2 Труб 2 |
||
Условный диаметр Ду |
8 10 15 20 25 32 40 50 |

В2 |
3,5 3,5 4,0 4,0 4,0 5,0 5,0 6,0 |
||
B1 |
2,0 2,0 2,0 2,0 2,5 2,5 3,0 3,0 |
||
h |
2,0 2,0 2,0 2,5 2,5 3,0 3,0 3,5 |
||
В |
3,0 3,0 3,5 4,0 4,0 4,0 4,0 5,0 |
||
S3 |
3,5 3,5 4,2 4,2 4,8 4,8 4,8 5,4 |
||
S2 |
3,5 3,5 4,2 4,4 5,2 5,4 5,8 6,4 |
||
S1 |
3,0 3,0 3,5 3,5 4,0 4,0 4,0 4,5 |
||
S |
2,5 2,5 2,8 3,0 3,3 3,6 4,0 4,5 |
||
d2 |
12,5 16,0 20,5 25,5 32,0 40,5 46,6 58,5 |
||
d1 |
13,5 17,0 21,5 27,0 34,0 42,5 48,5 60,5 |
||
Резьба |
L2 не более |
7,0 8,0 9,0 10,5 11,0 13,0 15,0 17,0 |
|
I2 |
Не менее |
9,0 11,0 14,0 16,0 19,0 21,0 21,0 24,0 |
|
I1 |
9,0 10,0 12,0 13,5 15,0 17,0 19,0 21,0 |
||
d |
13,158 16,663 20,956 26,442 33,250 41,912 47,805 59,616 |
||
Обозначение, дюймы |
Труб 1/4 Труб 3/ 8 Труб 1/2 Труб 3/ 4 Труб 1 Труб 1 1/4 Труб 1 1/2 Труб 2 |
||
Условный диаметр Ду |
8 10 15 20 25 32 40 50 |
Таблица 10.2 Основные параметры фитингов
В2 |
3,5 3,5 4,0 4,0 4,0 5,0 5,0 6,0 |
||
B1 |
2,0 2,0 2,0 2,0 2,5 2,5 3,0 3.0 |
||
h |
2,0 2,0 2,0 2,5 2,5 3,0 3,0 3,5 |
||
В |
3,0 3,0 3,5 4,0 4,0 4,0 4,0 5,0 |
||
S3 |
3,5 3,5 4,2 4,2 4,8 4,8 4,8 5,4 |
||
S2 |
3,5 3,5 4,2 4,4 5,2 5,4 5,8 6,4 |
||
S1 |
3,0 3,0 3,5 3,5 4,0 4,0 4,0 4,5 |
||
S |
2,5 2,5 2,8 3,0 3,3 3,6 4,0 4,5 |
||
d2 |
12,5 16,0 20,5 25,5 32,0 40,5 46,6 58,5 |
||
d1 |
13,5 17,0 21,5 27,0 34,0 42,5 48,5 60,5 |
||
Резьба |
более |
7,0 8,0 9,0 10,5 11,0 13,0 15,0 17,0 |
|
I2 |
Не менее |
9,0 11,0 14,0 16,0 19,0 21,0 21,0 24,0 |
|
I1 |
9,0 10,0 12,0 13,5 15,0 17,0 19,0 21,0 |
||
d |
13,158 16,663 20,956 26,442 33,250 41,912 47,805 59,616 |
||
Обозначение, дюймы |
Труб 1/4 Труб 3/ 8 Труб 1/2 Труб 3/ 4 Труб 1 Труб 1 1/4 Труб 1 1/2 Труб 2 |
||
Условный диаметр Ду |
8 10 15 20 25 32 40 50 |
||
В2 |
3,5 3,5 4,0 4,0 4,0 5,0 5,0 6,0 |
||
B1 |
2,0 2,0 2,0 2,0 2,5 2,5 3,0 3.0 |
||
h |
2,0 2,0 2,0 2,5 2,5 3,0 3,0 3,5 |
||
В |
3,0 3,0 3,5 4,0 4,0 4,0 4,0 5,0 |
||
S3 |
3,5 3,5 4,2 4,2 4,8 4,8 4,8 5,4 |
||
S2 |
3,5 3,5 4,2 4,4 5,2 5,4 5,8 6,4 |
||
S1 |
3,0 3,0 3,5 3,5 4,0 4,0 4,0 4,5 |
||
S |
2,5 2,5 2,8 3,0 3,3 3,6 4,0 4,5 |
||
d2 |
12,5 16,0 20,5 25,5 32,0 40,5 46,6 58,5 |
||
d1 |
13,5 17,0 21,5 27,0 34,0 42,5 48,5 60,5 |
||
Резьба |
более |
7,0 8,0 9,0 10,5 11,0 13,0 15,0 17,0 |
|
I2 |
Не менее |
9,0 11,0 14,0 16,0 19,0 21,0 21,0 24,0 |
|
I1 |
9,0 10,0 12,0 13,5 15,0 17,0 19,0 21,0 |
||
d |
13,158 16,663 20,956 26,442 33,250 41,912 47,805 59,616 |
||
Обозначение, дюймы |
Труб 1/4 Труб 3/ 8 Труб 1/2 Труб 3/ 4 Труб 1 Труб 1 1/4 Труб 1 1/2 Труб 2 |
||
Условный диаметр Ду |
8 10 15 20 25 32 40 50 |
Примечание.
Размеры
болтов,
заключенные
в
скобках,
применять
не
рекомендуется.
Условный проход Dy |
8 |
10 |
15 20 |
20 |
25 |
32 |
40 |
50 |
Резьба трубная |
1/4 |
3/8 |
1/2 3/4 |
3/4 3/4 |
1 |
11/4 |
1 1/2 |
2 |
Угольник и тройник L, мм |
21 |
25 |
28 |
33 |
38 |
45 |
50 |
58 |
Муфта длинная L, мм |
27 |
30 |
36 |
39 |
45 |
50 |
55 |
65 |
Муфта короткая L, мм |
22 |
24 |
28 |
31 |
35 |
39 |
43 |
47 |
Число ребер |
2 |
2 |
2 |
2 |
4 |
4 |
4 |
6 |
Величина ребра t, мм |
16 |
16 |
17 |
22 |
22 |
24 |
26 |
26 |
Шаг резьбы Р |
1,337 |
1,814 |
2,309 |
Пример условного обозначения муфты прямой короткой с Dy- 40 мм.
М
уфта
короткая 40 ГОСТ 8954-75, тоже для муфты
короткой оцинкованной. Муфта короткая
С - 40 ГОСТ 8954-75.
ГОСТ 7805 - 70*
К
Рис. 10.3. Контргайка
Таблица 10.3 Основные размеры контргайки
Условный проход |
8 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
Высота m |
6 |
6 |
8 |
9 |
10 |
10 |
10 |
10 |
Размер «под ключ» S |
22 |
27 |
32 |
36 |
46 |
55 |
60 |
75 |
Диаметр описанной окружности е |
25,4 |
31.2 |
36,9 |
41,6 |
53.1 |
63,5 |
69,4 |
86,5 |
