7. Гайки

Гайкой называется резьбовое изделие, имеющее нарезанное отвер­стие для навинчивания на болт или шпильку и являющееся замыкающей деталью в силовой цепи: болт - скрепляемые детали - гайка.

По стандартам гайки изготовляются: шестигранные класса точности В по ГОСТ 5915-70* с уменьшенным размером «под ключ» по ГОСТ 15521-70*, шестигранные класса точности А по ГОСТ 5927-70*, шестигранные клас­са точности С по ГОСТ 15526-70* и т.д.

Резьба для стандартных гаек применяется метрическая с крупным и мелким шагами.

По конструкции шестигранные гайки разделяются:

а) на исполнение 1 - с двумя фасками;

б) исполнение 2-c одной фаской;

в) исполнение 3 - без фасок и с цилиндрическим или коническим вы­ступом с одного торца гайки.

По высоте гайки исполняются:

а) низкие, высота н = 0,6d (где d - номинальный диаметр резьбы);

б) нормальные, высота н = 0,8d;

в) высокие, высота н = 1,2d;

г) особо высокие, высота н = 1,5d.

По форме гайки выполняются:

а) шестигранные, с нормальным и уменьшенным размером "под ключ";

б) шестигранные с прорезью;

в) шестигранные с коронкой;

г) гайки круглые шлицевые;

д) гайки-барашки.

Для прорезных и корончатых гаек следует пользоваться ГОСТ 2528-73*, 5918-73*, 5919-73*, 5933-73*, 5935-73*.

Выбор типа гайки зависит от назначения и условий работы.

В машиностроении наиболее распространены обыкновенные шести­гранные гайки: низкие гайки применяются при незначительных осевых усилиях, высокие и особо высокие гайки применяются при наличии больших осевых усилий, а также в тех случаях, когда в процессе экс­плуатации приходится часто разбирать резьбовое соединение. В соеди­нениях, подверженных переменной нагрузке и вибрации, употребляются прорезные и корончатые гайки со шплинтами, или обыкновенные гайки с замками. Гайки-барашки применяются в тех случаях, когда гайка должна завинчиваться вручную, без помощи ключа.

Гайки выполняются из обычных конструкционных и легированных сталей. Гайки из цветных металлов и сплавов изготовляются в случае, если материал гаек должен обладать антимагнитными свойствам, или когда гайки должны быть токопроводящими. Для обоих условий работы гайки изготовляются с антикоррозийным покрытием.

Условное обозначение гайки, так же как и болта, и шпильки, содер­жит форму исполнения, размер резьбы, шаг резьбы и поле допуска резьбы, класс прочности материала, группу защитного покрытия и номер государственного стандарта.

Форма исполнения 1, шаг крупной резьбы и поле допуска резьбы 7Н в условном обозначении гайки не указывается.

На чертеже (рис. 7.1) гайка записывается условным обозначением, включающим все основные характеристики данного изделия.

Пример:

Шестигранная гайка исполнения 1 (с двумя фасками), с диаметром резьбы d= 16 мм, с крупным шагом резьбы, с полем допуска 7Н, класса прочности 5, без покрытия.

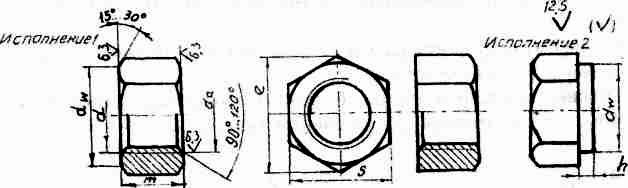

Рис. 7.1 Гайка. ГОСТ 5915–70*

Шестигранная гайка исполнения 2 (с одной фаской), с диаметром резь­бы d = 12 мм, с мелким шагом резьбы Р = 1,25, с полем допуска 6Н, класса прочности 12, из стали марки 40Х, с покрытием 01 толщиной 6 мкм.

Шеcтигранная гайка точности А по ГОСТ 2524-70*, диаметром резьбы d = 20 мм, с мелким шагом резьбы Р = 1,5, с полем допуска 6Н, класса прочности 10, из стали марки 35Х, без покрытия.

Шестигранная гайка, исполнения 2 (с двумя фасками), класса точно­сти С, ГОСТ 15526-70*, диаметром резьбы d = 24 мм, с крупным шагом резьбы, с полем допуска 7Н, класса прочности 4, без покрытия.

Резьба для гаек (также как и для болтов и шпилек) метрическая (с крупным и мелким шагами) по ГОСТ 9150-81, поле допусков резьбы по ГОСТ 16093-81.

Механические свойства, рекомендуемые марки материалов и покры­тия,-по ГОСТ 1759-70*.
