4. Изображение и обозначение резьбы
В соответствии с ГОСТ 2.311-68 резьба должна изображаться:
1. На стержне - сплошными основными линиями по наружному диаметру резьбы и сплошными тонкими линиями - по внутреннему (рис. 4.1).
Рис. 4.1. Изображение и обозначение резьбы на стержне
2. В отверстии - сплошными основными линиями по внутреннему диаметру резьбы и сплошными тонкими линиями - по наружному диаметру (рис. 4.2).
Рис. 4.2. Изображение и обозначение резьбы в отверстии
Сплошную тонкую линию при изображении резьбы наносят на расстояние не менее 0,8 мм от основной линии и не более величины шага резьбы.
Обозначение резьб указывают по соответствующим стандартам на размеры и предельные отклонения резьб и относят их для всех резьб, кроме конической и трубной цилиндрической, к наружному диаметру (рис. 4.3).
Рис. 4.3. Изображение и обозначение трубной резьбы
Таблица 4.1
Основные размеры метрической резьбы. ГОСТ 24705-81
Диаметр резьбы D |
Шаг Р |
Диаметр резьбы, мм |
|||
d = D |
d2=D2 |
d1 = D1 |
D3 |
||
6 |
1 |
6,000 |
5,350 |
4,917 |
4,773 |
7 |
1 |
7,000 |
6,350 |
5,917 |
5,773 |
8 |
1,25 |
8,000 |
7,188 |
6,647 |
6,466 |
9 |
1,25 |
9,000 |
8,188 |
7,647 |
7,466 |
10 |
1,5 |
10,000 |
9,026 |
8,376 |
8,160 |
11 |
1,5 |
11,00 |
10,026 |
9,376 |
9,160 |
12 |
1,75 |
12,000 |
10,863 |
10,106 |
9,853 |
14 |
2 |
14,000 |
12,701 |
11,835 |
11,546 |
16 |
2 |
16,000 |
14,701 |
13,835 |
13,546 |
18 |
2,5 |
18,000 |
16,376 |
15,294 |
14,933 |
20 |
2,5 |
20,000 |
18,376 |
17,294 |
16,933 |
22 |
2,5 |
22,000 |
20,376 |
19.294 |
18,933 |
24 |
3 |
24,000 |
22,051 |
20,752 |
20,319 |
25 |
2 |
25,000 |
23,701 |
22,835 |
22,546 |
27 |
3 |
27,000 |
25,051 |
23,752 |
23,319 |
28 |
2 |
28,000 |
26,701 |
25,835 |
25,546 |
30 |
3,5 |
30,000 |
27,727 |
26,211 |
25,706 |
32 |
2 |
32,000 |
30,701 |
29,835 |
29,546 |
35 |
1,5 |
35,000 |
34,026 |
33,376 |
33,160 |
36 |
4 |
36,000 |
33,402 |
31,670 |
31,093 |
39 |
4 |
39,000 |
36,402 |
34,670 |
34,093 |
42 |
4,5 |
42,000 |
39,077 |
37,129 |
36,479 |
45 |
4,5 |
45,000 |
42,077 |
40,129 |
39,479 |
48 |
5 |
48,000 |
44,475 |
42,587 |
41,866 |
50 |
3 |
50,000 |
48,051 |
46,752 |
46,319 |
55 |
4 |
55,000 |
52,402 |
50,670 |
50,093 |
Таблица 4.2

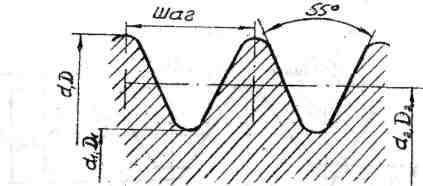

Резьба трубная цилиндрическая. ГОСТ 6357-87
Обозначение резьбы в дюймах |
|
Диаметр резьбы |
Шаг резьбы Р |
|
наружный d = D |
средний d2 = D2 |
внутренний d1 = D1 |
||
Труб (1/3") |
9,728 |
9,147 |
8,566 |
0,907 |
1/4" |
13,157 |
12,301 |
11,445 |
1,337 |
3/8" |
16,662 |
15,806 |
14,950 |
1,337 |
1/2" |
20,955 |
19,631 |
18,631 |
1,814 |
(5/ 8") |
22,911 |
21,749 |
20,587 |
1,814 |
3/4" |
26,441 |
25,279 |
24,117 |
1,814 |
(7/ 8") |
30,201 |
29,039 |
27,877 |
1,814 |
1" |
33,249 |
31,770 |
30,291 |
2,309 |
(1 1/8") |
37,897 |
36,418 |
34,939 |
2,309 |
(1 1/4") |
41,910 |
40,431 |
38,952 |
2,309 |
(1 3/ 8") |
44,323 |
42,944 |
41,365 |
2,309 |
1 1/2" |
47,803 |
46,324 |
44,845 |
2,309 |
(1 3/4") |
53,746 |
52,267 |
50,788 |
2,309 |
2" |
59,614 |
58,135 |
56,656 |
2,309 |
(2 1/4") |
65,710 |
64,231 |
62,752 |
2,309 |
2 1/2" |
75,184 |
73,705 |
72,226 |
2,309 |
(2 3/ 4") |
81,534 |
80,055 |
78,576 |
2,309 |
3" |
87,884 |
86,405 |
84,926 |
2,309 |
3 1/2" |
100,330 |
98,851 |
97,372 |
2,309 |
4" |
113,030 |
111,551 |
110,072 |
2,309 |
5" |
138,430 |
136,951 |
135,472 |
2,309 |
6" |
163,830 |
162,351 |
160,872 |
2,309 |
Диаметры резьбы, заключенные в скобках, по возможности не применять.
При обозначении трубной резьбы следует учесть, что номинальный диаметр ее условно отнесен к внутреннему диаметру трубы, т.е. наружный диаметр резьбы на трубе обозначается в дюймах размером внутреннего
прохода (просвета) трубы - Dy Например, труба с внутренним диаметром 25,4 мм (1") будет иметь обозначение наружной резьбы G1, хотя ее наружный диаметр равен 33,24 мм. Поэтому для нее установлено обозначение как на рис. 4.3. Размер Dy на чертеже не проставляется.
Допуски для метрической резьбы устанавливает ГОСТ 16093-81. Обозначение поля допуска состоит из цифры, показывающей степень точности резьбы, и буквы, обозначающей основное отклонение. Для резьбы болтов установлены 4, 6 и 8 степени точности, а для резьбы гаек - 5, 6 и 7.
Аналогично установлены и ряды основных отклонений, обозначаемые буквами латинского алфавита: h, q, e, d- для резьбы болтов и Н, G -для резьбы гаек.
Наибольшее распространение для резьбы болтов имеют поля допусков 6q и 8q, а для резьбы гаек - 6Н и 7Н.
