3 Задание на курсовую работу

Задание на курсовую работу выдает преподаватель в начале семестра согласно графику учебной работы. Индивидуальные исходные данные приведены в таблицах.

3.1 Задание на курсовую работу

При трехфазном КЗ в месте замыкания заданной схемы вычислить аналитически методом эквивалентных ЭДС:

а) величины периодической слагающей аварийного тока в начальный момент переходного процесса, мощности КЗ и ударного тока;

б) методом типовых кривых вычислить величину периодической слагающей тока КЗ для t;

в) построить кривые изменения аварийных фазных токов во времени.

Вариант задания выдает руководитель курсовой работы. Схемы электроэнергетических систем приведены в пункте 3.2. В пункте 3.3 представлены исходные данные для расчетов к схемам. В этом же пункте приведена справочная информация о параметрах отдельных элементов электроэнергетических систем. Методика решения задач, поставленных в данной курсовой работе, изложена в лекционных курсах по учебной дисциплине.

3.2 Схемы электроэнергетичеcких систем

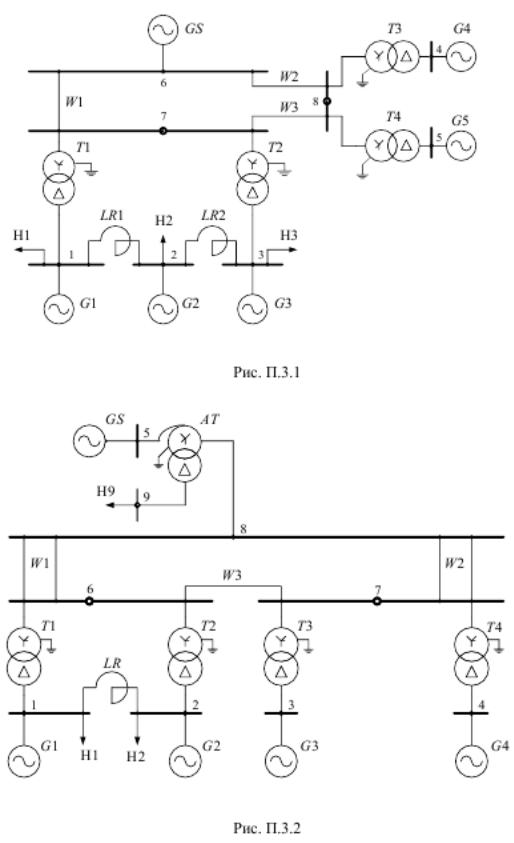

Рис. 3.1

Рис. 3.2

Рис. 3.3

Рис. 3.4

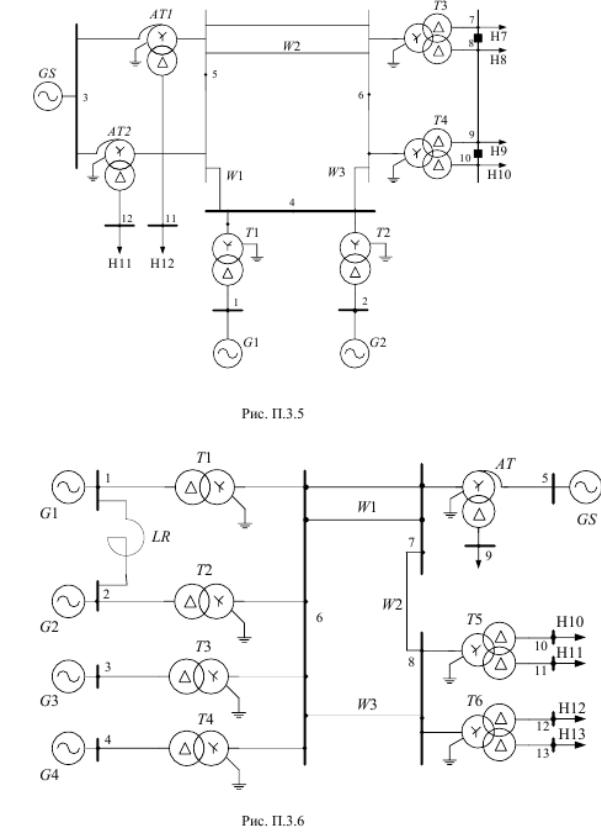

Рис. 3.5

Рис. 3.6

Рис. 3.7

Рис. 3.8

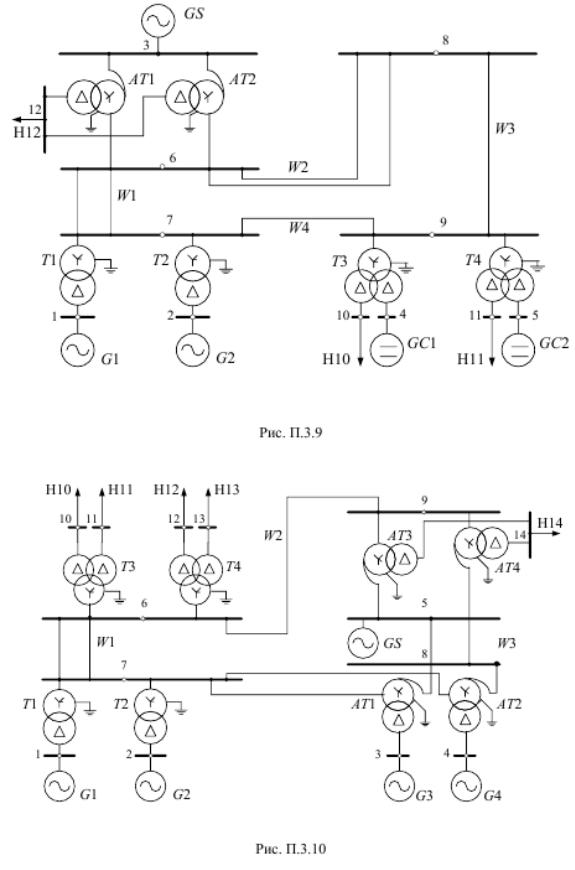

Рис. 3.9

Рис. 3.10

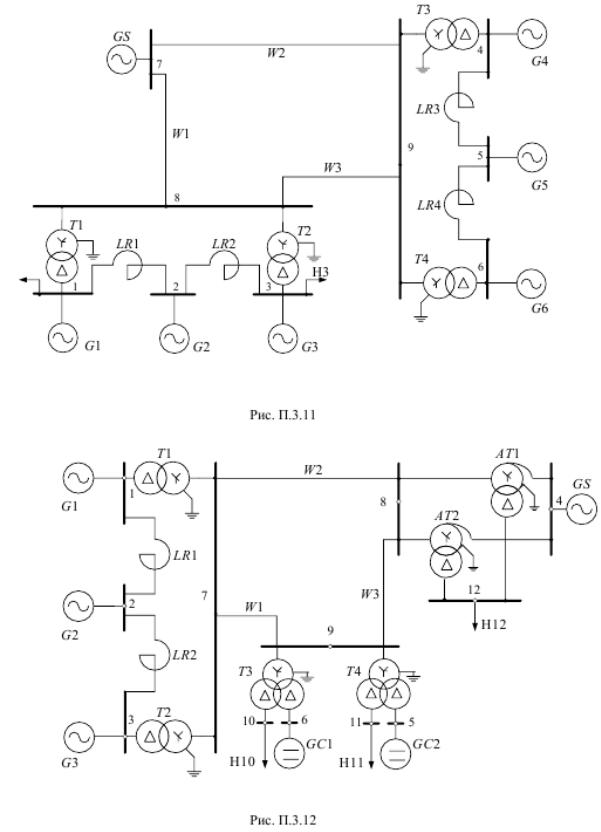

Рис. 3.11

Рис. 3.12

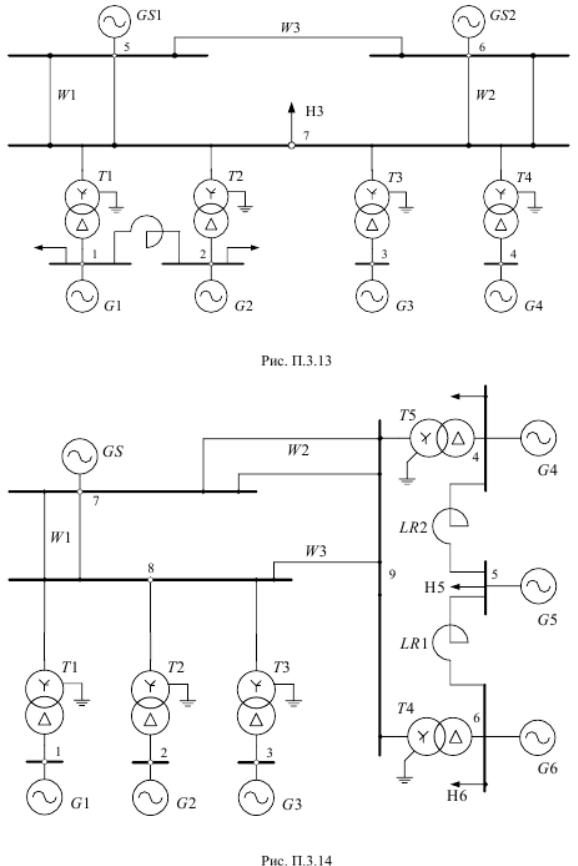

Рис. 3.13

Рис. 3.14

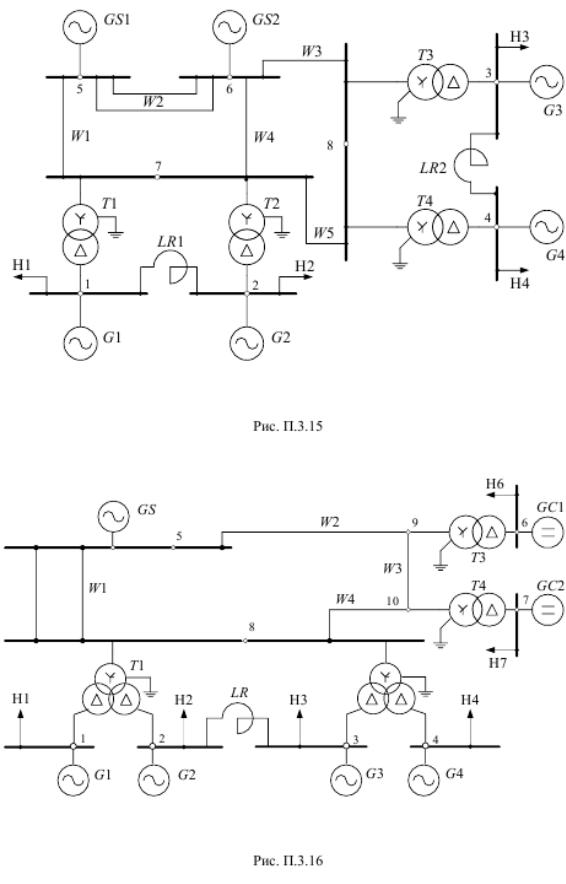

Рис. 3.15

Рис. 3.16

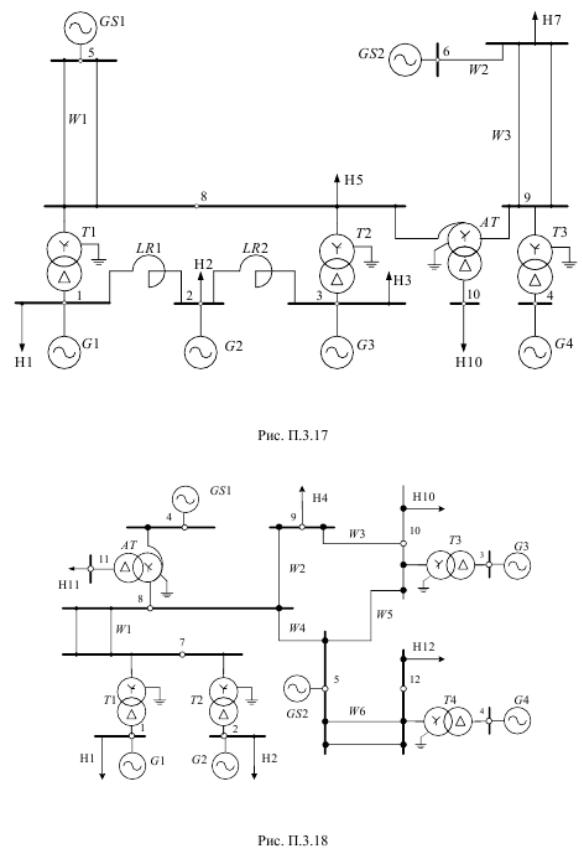

Рис. 3.17

Рис. 3.18

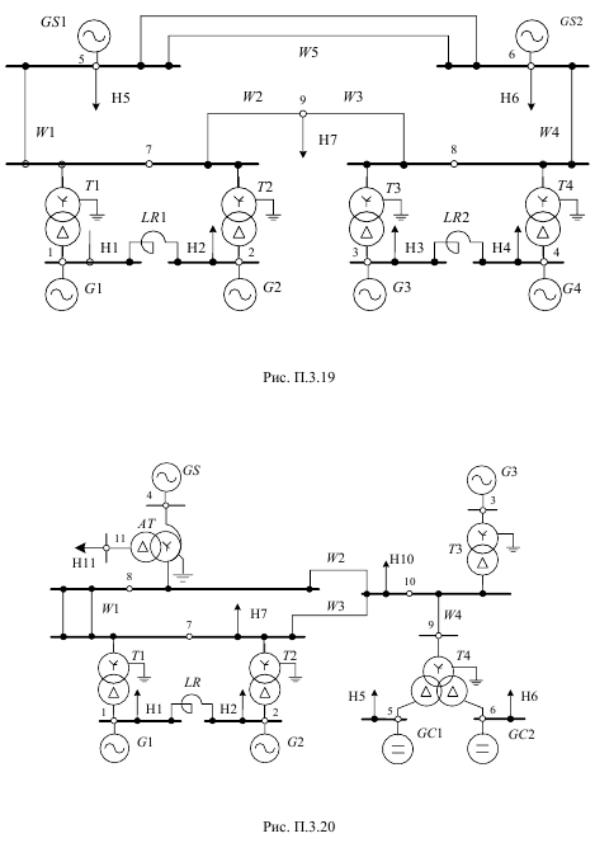

Рис. 3.19

Рис. 3.20

Рис. 3.21

Рис. 3.22

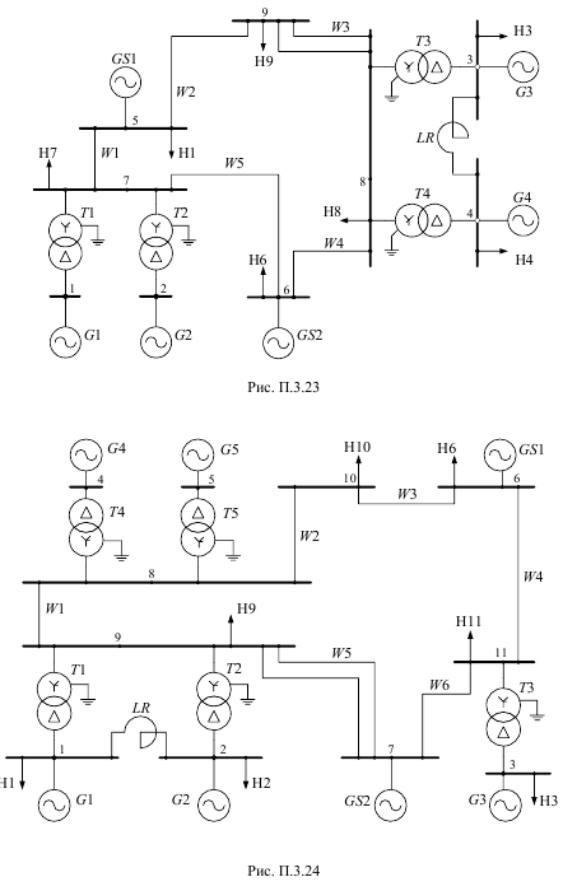

Рис. 3.23

Рис. 3.24

3.3 Исходные данные

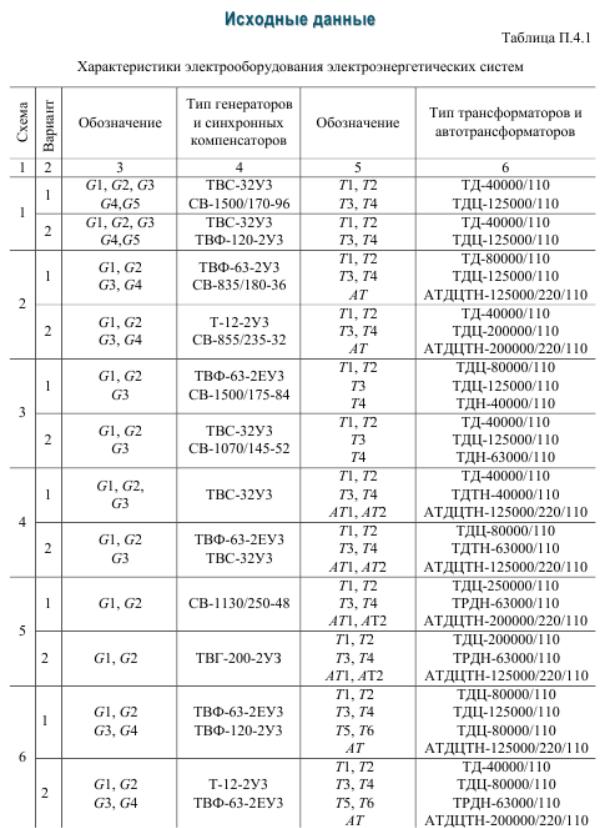

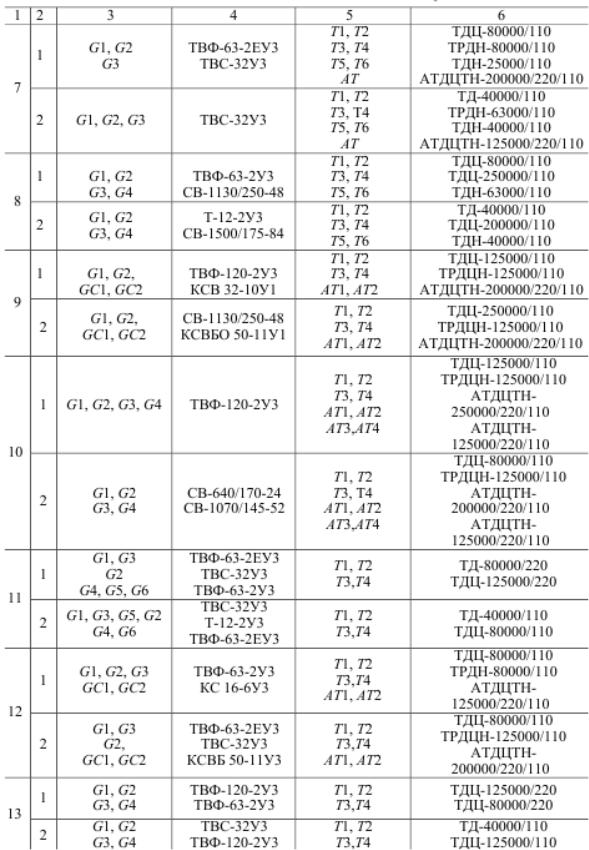

Таблица 3.1

Характеристики электрооборудования электроэнергетической системы

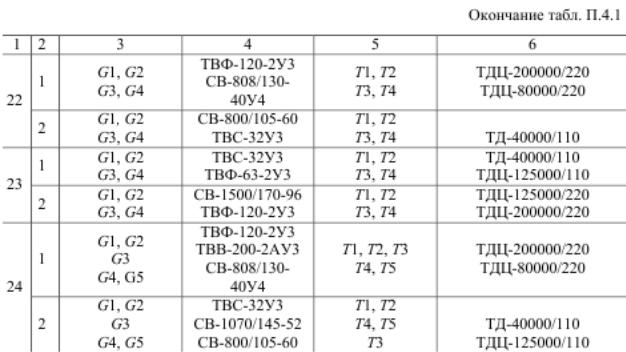

Продолжение таблицы 3.1

Продолжение таблицы 3.1

Продолжение таблицы 3.1

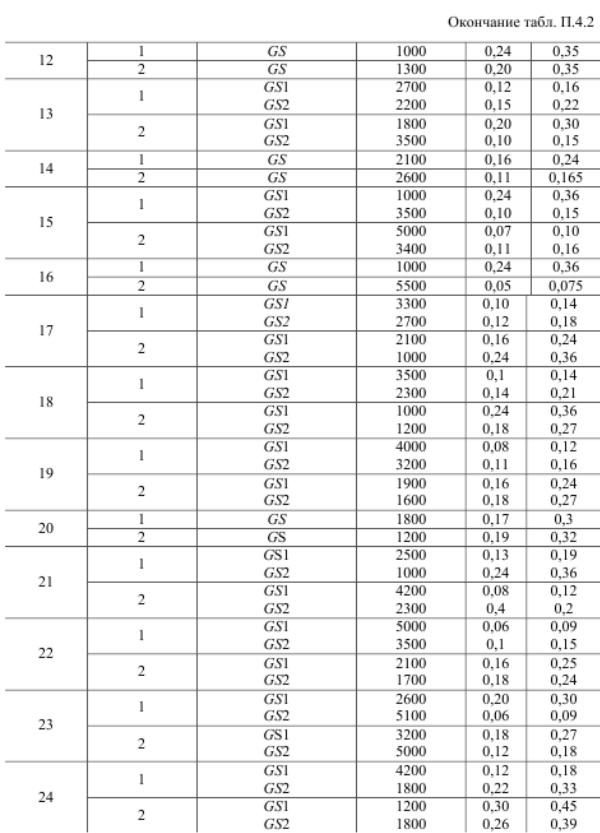

Таблица 3.2

Характеристика электроэнергетической системы

Продолжение таблицы 3.2

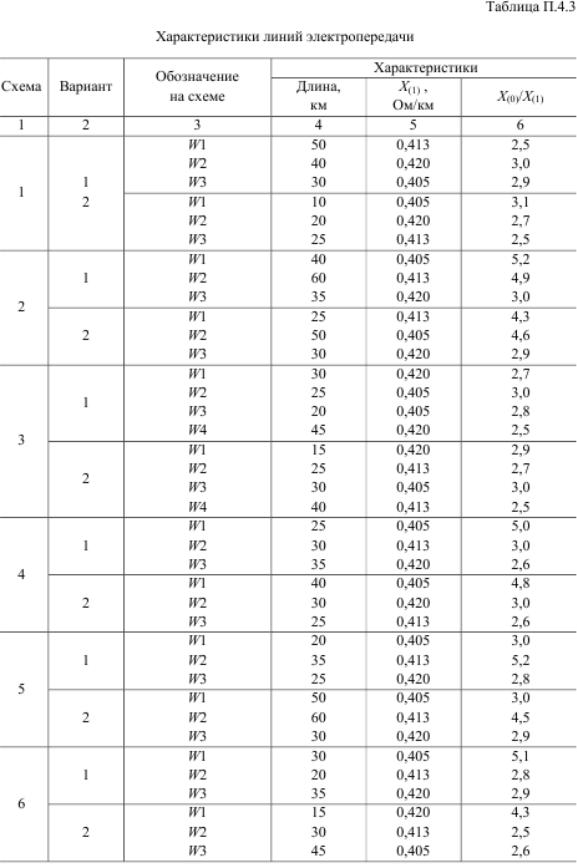

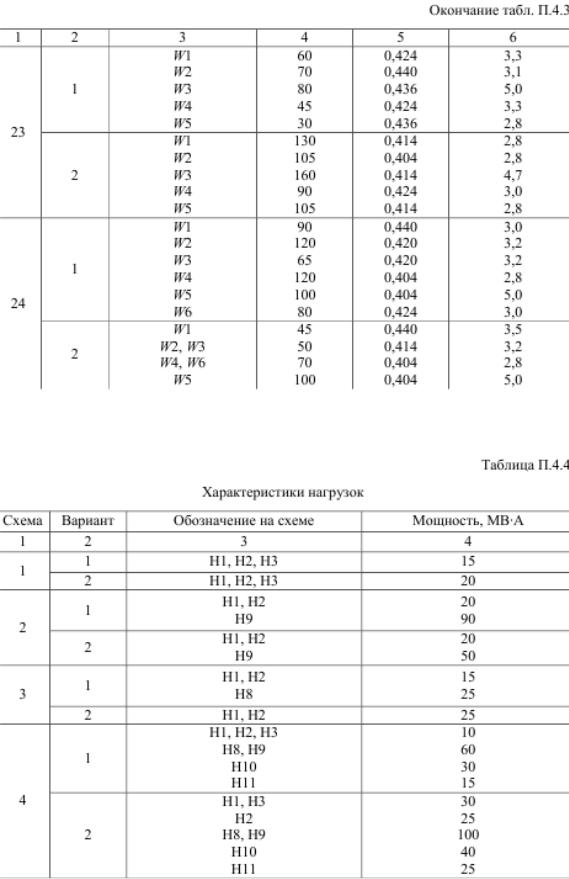

Таблица 3.3

Характеристика линий электропередачи

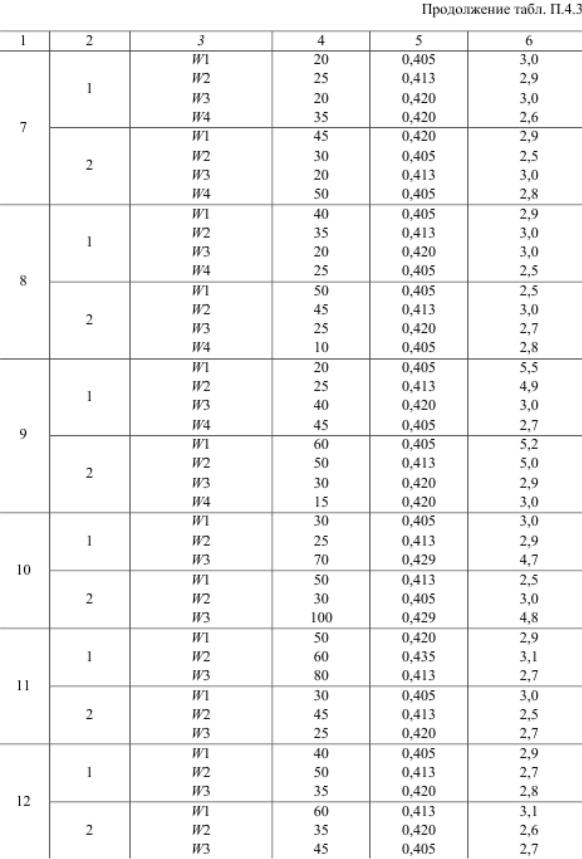

Продолжение таблицы 3.3

Продолжение таблицы 3.3

Продолжение таблицы 3.3

Продолжение таблицы 3.3

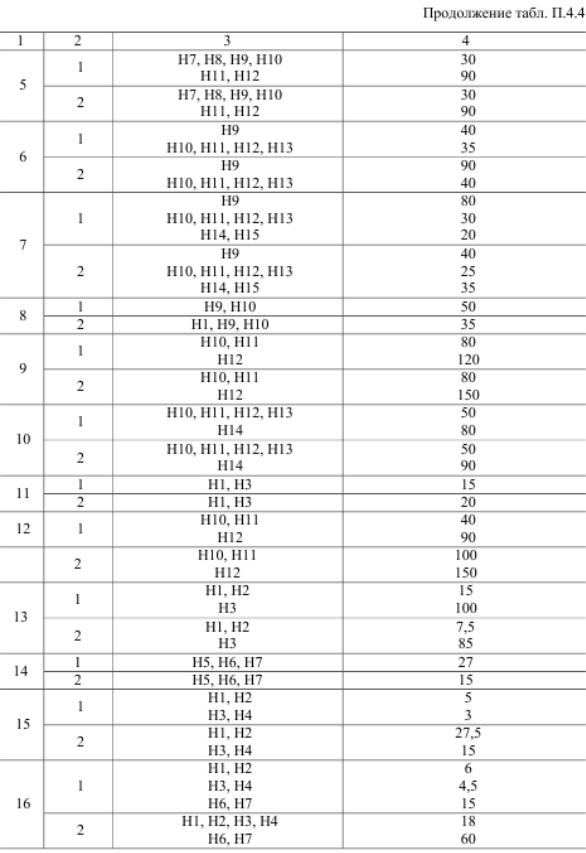

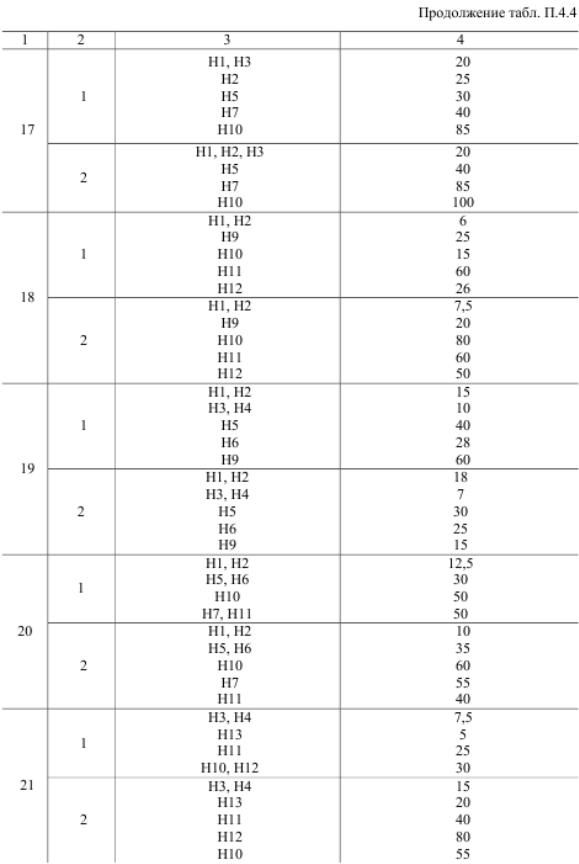

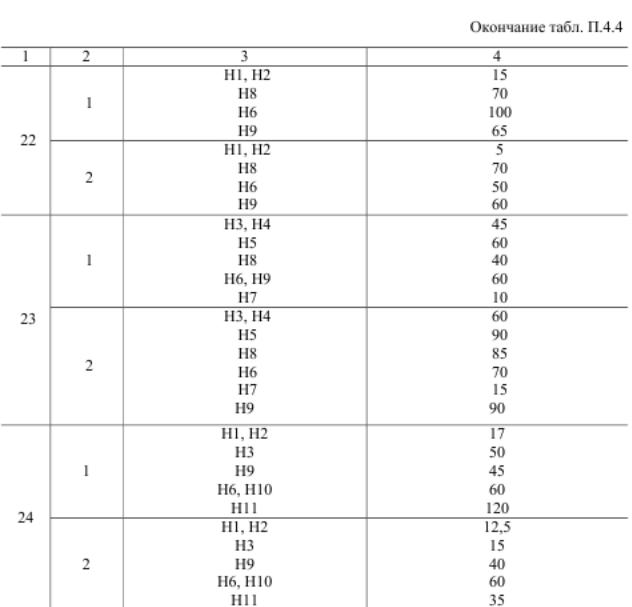

Таблица 3.4

Характеристика нагрузок

Продолжение таблицы 3.4

Продолжение таблицы 3.4

Продолжение таблицы 3.4

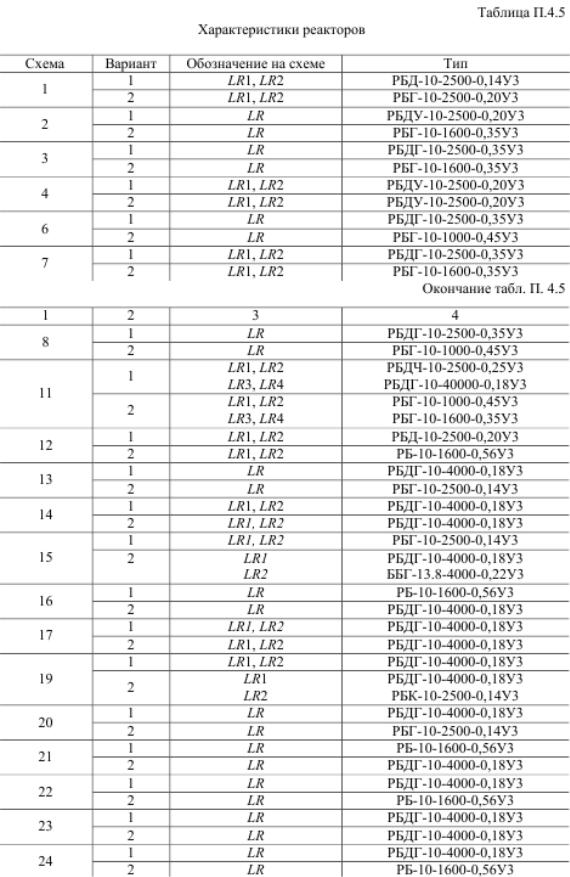

Таблица 3.5

Характеристика реакторов

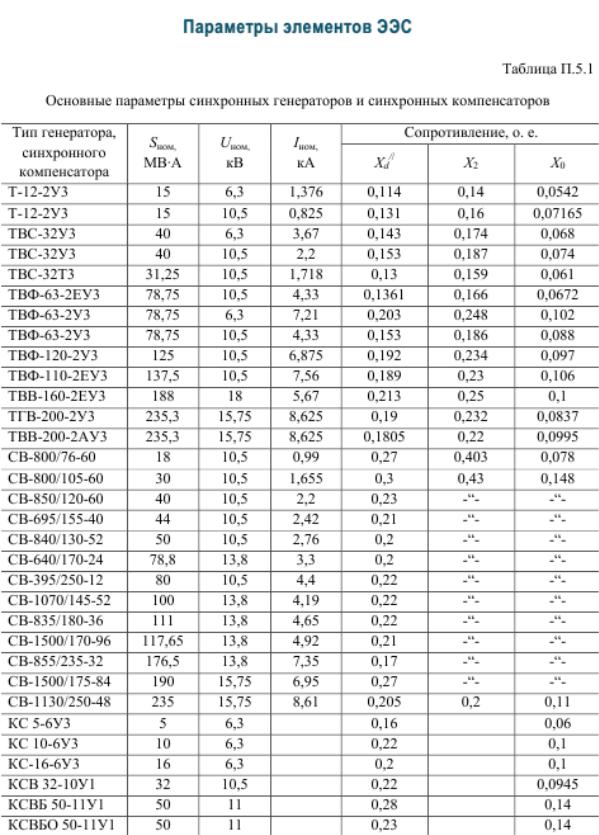

Таблица 3.6

Основные параметры синхронных генераторов и синхронных компенсаторов

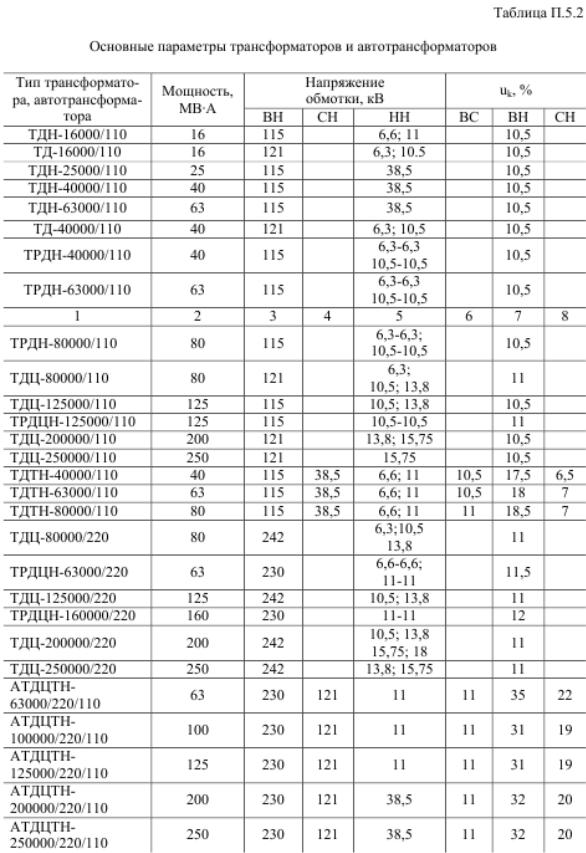

Таблица 3.7

Основные параметры трансформаторов и автотрансформаторов

4 Методика выполнения курсовой работы

Общие положения, принимаемые при анализе электромагнитных переходных процессов

Из всего многообразия электромагнитных переходных процессов в электроэнергетической системе наиболее распространенными являются процессы, вызванные:

а) коротким замыканием в системе, а также повторным включением и отключением (одновременным или каскадным) короткозамкнутой цепи;

б) включением и отключением двигателей и других приемников электроэнергии;

в) возникновением местной несимметрии в системе (например, отключение одной фазы линии электропередачи);

г) действием форсировки возбуждения синхронных машин, а также их развозбуждением (т. е. гашением их магнитного поля);

д) несинхронным включением синхронных машин.

В данной курсовой работе рассматриваются вопросы, посвященные определению токов трехфазного короткого замыкания. Общие сведения о токах короткого замыкания, их расчет, допущения, принятые при решении большинства практических задач, достаточно подробно изложены в [1], кроме того, там же рассмотрены вопросы составления схемы замещения и приведен расчет ее параметров, даны средние значения электродвижущих сил (ЭДС) для различных источников питания, а также рекомендации по приведению исходной схемы замещения к простейшей эквивалентной схеме.
