§ 11 Полевая опорная гравиметрическая сеть
Опорная сеть служит для приведения результатов съемки к абсолютному уровню поля силы тяжести, а также для учёта дрейфа нуль - пункта гравиметра при выполнении съемки на рядовых пунктах. Для этой цели создаются опорная сеть III класса и полевая опорная сеть. Погрешность определения значений силы тяжести на опорных пунктах должна быть в 1,5 - 2 раза меньше погрешности измерений на рядовых полевых пунктах. Повышение точности достигается за счёт использования лучших гравиметров и более совершенной методики наблюдений. Для создания опорной сети применяют метод многократно - групповых_измерений, сокращают продолжительность рейсов за счёт использования более быстроходного транспорта. Сеть полевых опорных гравиметрических пунктов создается непосредственно перед началом наблюдений на пунктах рядовой сети или одновременно с ними. Наблюдения на пунктах опорной сети выполняются по центральной, двухступенчатой и полигональной системам, а также по методике узловых пунктов. При создании опорной сети по центральной системе все пункты опорной сети непосредственно связывают с центральным исходным опорным пунктом. Для повышения точности пункты опорной сети связывают между собой и по периферии.
к
пункту
государственной опорной сети.

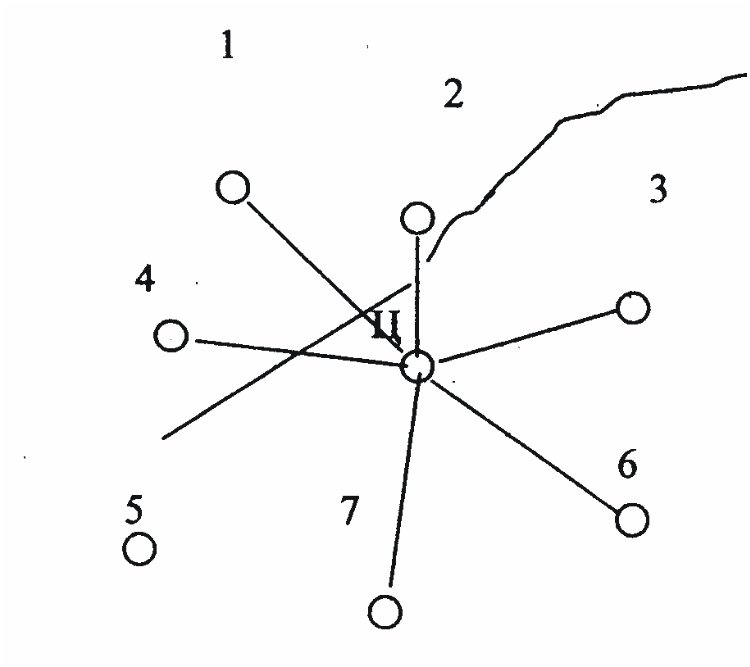

Пример центральной системы лучевой формы.
к
пункту государственной опорной сети

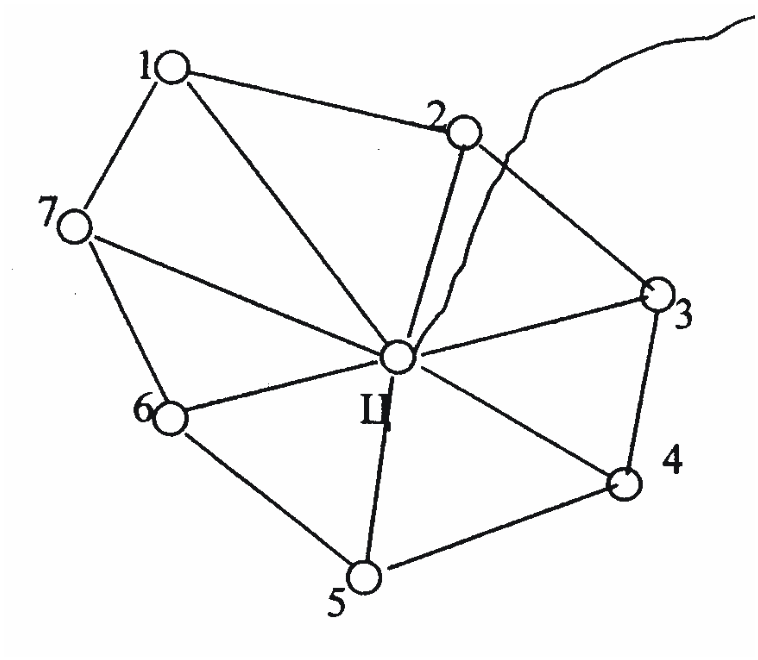

Пример центральной системы с периферическими связями.
Пример полигональной системы.
В центральной системе гравиметрические связи между пунктами отрабатываются по схеме: Ц – 1 – Ц – 2 – Ц - 3 - Ц- и т. д.
В полигональной системе связи отрабатываются по схеме : 1 – 2 – 3 – 4 – 5 -....и т. д.
Двухступенчатая сеть создается в два этапа. Сначала создается редкая каркасная опорная сеть, а затем на основе этого каркаса густая заполняющая сеть.
Наблюдения на пунктах заполняющей сети делаются в звеньях, концами которых служат пункты каркасной сети.
Точность опорных сетей, созданных по центральной системе, оценивается по формуле:
εоп
= ±
;
где ε - средняя квадратическая погрешность единичного наблюдения; Ncp = N/n - среднее число наблюдений на одном пункте; N - общее число измерений; n - число пунктов опорной сети.
Значение ε вычисляется по формуле:
ε
= ±
;
где δ - отклонение измеренного значения ∆g от среднего.
В полигональной системе опорная сеть увязывается в сомкнутые трех-четырех угольные полигоны. Качество полигонов оценивается по допустимой невязке:
wдоп
= ±2μ
;
где μ - средняя квадратическая погрешность определения единичного приращения ∆g; k - число сторон в полигоне ; m - среднее для данного полигона число наблюдений между двумя смежными пунктами.
Значение μ вычисляется по формуле:
μ
= ±
;
где S - число сторон полигонов опорной сети.
Погрешность значений силы тяжести на пунктах полигональной сети вычисляют по следующей эмпирической формуле:
εоп
= ±
,
где М - среднее число приращений при передаче значения силы тяжести в данный пункт из ближайшего исходного.
Густоту опорной сети определяют исходя из необходимости обеспечения линейности нуль - пункта гравиметров в рядовом рейсе, опирающемся на два соседних опорных пункта.
Опорные пункты необходимо надежно закреплять на местности, они должны иметь удобные подъезды и подлёты.
