Нивелирование трассы

Методические рекомендации по выполнению раздела учебной геодезической практики для студентов специальностей 270105, 270109, 270112.

Курск 2008

УДК 528.48 (075.8)

Составитель В.К. Капустин

Нивелирование трассы[Текст]: методические рекомендации по выполнению расчётно-графической работы / Курск гос. техн. ун-т; сост.: В.К. Капустин. Курск, 2008, 15 с.: ил. 4,табл. 1.

Рассмотрена последовательность обработки материалов нивелирования трассы. Приведена методика проектирования продольного профиля автомобильной дороги.

Методические рекомендации соответствуют Государственному образовательному стандарту РФ по направлению «Строительство».

Предназначены для студентов специальностей 270105, 270109,270112 дневной формы обучения.

Текст печатается в авторской редакции

Подписано в печать ______. Формат 60х 84 1/16

Усл. печ. л __. Уч.- изд. л. __. Тираж 50 экз. Заказ __. Бесплатно.

Курский государственный технический университет.

Издательско-полиграфический центр Курского государственного технического университета. 305040 Курск, ул.50 лет Октября, 94.

Оглавление

1. Целевая установка…………………………………………….4

2. Обработка пикетажного журнала……………………………4

3. Обработка журнала геометрического нивелирования……...8

4. Построение продольного профиля трассы…………………..9

5. Построение поперечного профиля……………………….....11

6. Нанесение на профиль проектной линии…………………...14

7. Оформление технического отчёта……………………..……15

1. Целевая установка.

Для успешного проведения работ полевого трассирования автомобильной дороги необходима специальная подготовка звена студентов. Системное представление цели трассирования может быть сформировано в результате выполнения каждым студентом отдельного варианта учебной расчётно-графической работы. Такая работа охватывает отдельные стороны, как полевой, так и камеральной составляющей трассирования, порядок составления и обработки документов.

После завершения и защиты учебной РГР формируются отдельные звенья в составе 3-х или 4-х студентов для получения задания на местности учебного геодезического полигона.

2. Обработка пикетажного журнала

Пикетажный журнал составляется в полевых условиях в виде эскиза, выполненного от руки и карандашом (см. рис.1).

Ось трассы представляется в журнале в спрямлённом виде, с указанием углов поворота короткими стрелками от вершин этих углов. Углы поворота могут быть как левыми, так и правыми. Значения углов поворота определяются инструментально, с помощью теодолита и приводятся в пикетажном журнале. Углы поворота измеряются способом приёмов с оформлением соответствующего журнала.

Разбивочные работы далее угла поворота производятся только после расчёта соответствующей кривой. Радиусы кривых назначаются руководителем практики.

При полевом трассировании производится горизонтальная съёмка полосы местности в 40 метров: по 20 метров влево и вправо от оси трассы. Плановая привязка реперов к оси трассы производится не зависимо от их удаления.

Высотная съёмка поперечников, с необходимой густотой точек производится в местах пересечения трассы существующими дорогами, а так же на участках со сложным рельефом.

При выполнении расчётно-графической работы студенту необходимо в пикетажном журнале (рис.1) выполнить только расчёт второй круговой кривой в соответствии с заданием.

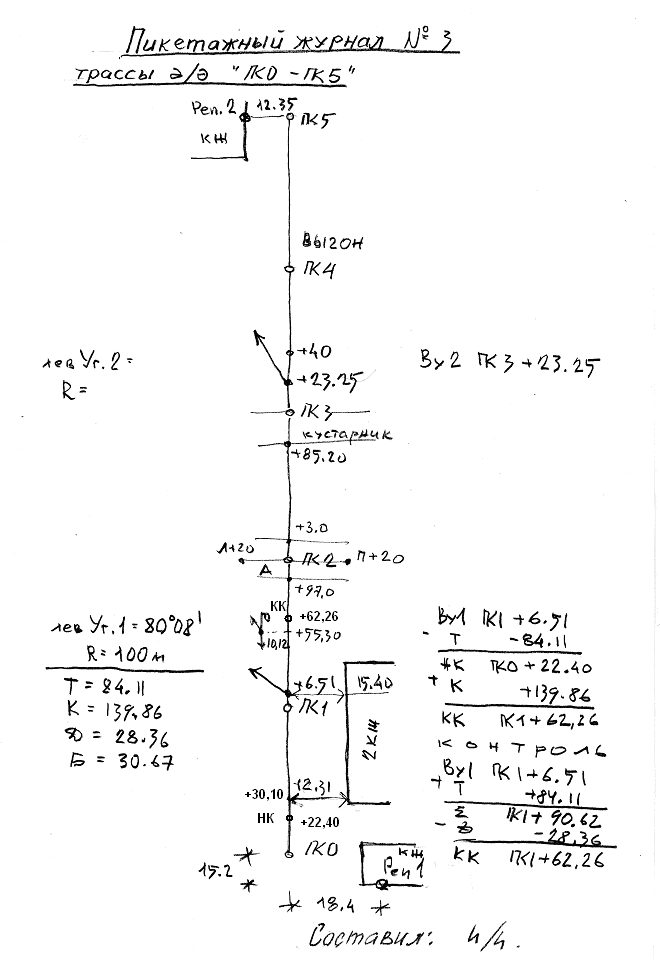

Рис. 1. Пикетажный журнал

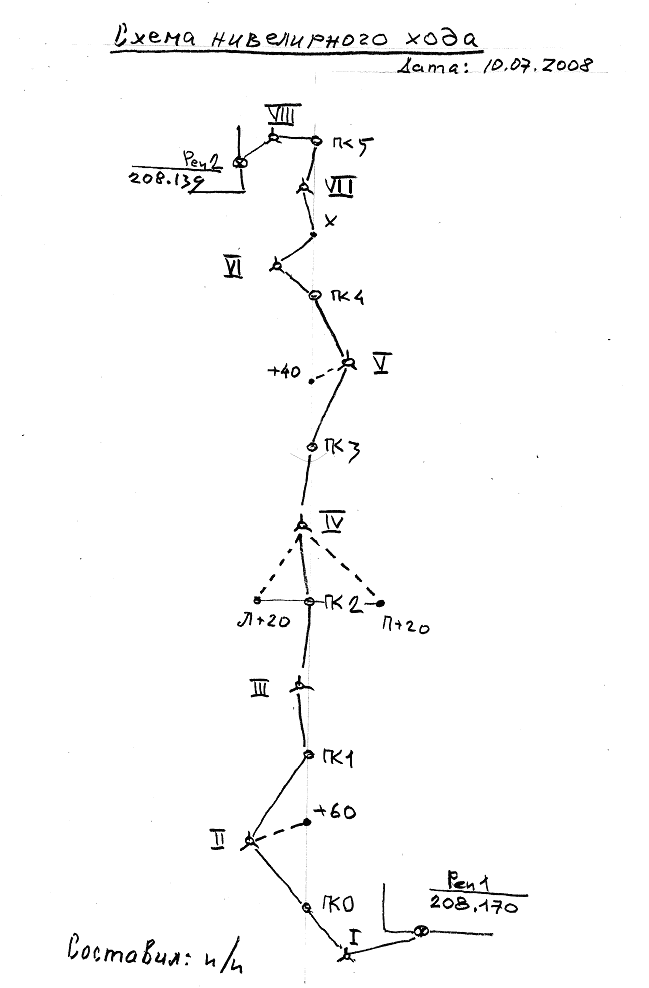

Рис. 2 . Схема нивелирного хода

ЖУРНАЛ ГЕОМЕТРИЧЕСКОГО НИВЕЛИРОВАНИЯ ТРАССЫ (Таблица 1)

Составил: ФИО Дата 10.07.2007 г

Ст.	Набл. точки	Отсчёты по рейке			Превышения		Гор. истр.,м	Абс. отм.,м
		Задние	Передн.	Промеж.	Выч	Ср/Ув
1	2	3	4	5	6	7	8	9
I	Рер1 ПК0	2584 7268	1569 6254		1015 1014	+1 1014 1015		208.170 209.185
II	ПК0 +60 ПК1	2773 7456	0420 5104	0318	2353 2352	+1 2352 2353	211.958	209.185 211.640 211.538
III	ПК1 ПК2	2876 7564	0522 5207		2354 2357	+1 2356 2357		211.538 213.895
IV	ПК2 П+20 Л+20 ПК3	1784 6488	0419 5125	0523 2112	1365 1363	+1 1364 1365	215.679	213.895 215.156 213.567 215.260
V	ПК3 +40 ПК4	0683 5370	2596 7284	2601	-1913 -1914	+1 -1914 -1913	215.943	215.260 213.342 213.347
VI	ПК4 х	0613 5298	2312 6999		-1699 -1701	+1 -1700 -1699		213.347 211.648
VII	Х ПК5	0341 5028	2788 7476		-2447 -2448	+1 -2448 -2447		211.648 209.201
VIII	ПК5 Реп2	1382 6067	2445 7132		-1063 -1065	+2 -1064 -1062		209.201 208.139
		63575	63652			+7086 -7126

f_h=-0,040-(208.139-208.170) =+0,009
