4.3.9Основные надписи
Содержание, расположение и размеры граф основных надписей на чертежах, схемах и текстовых документах установлены ГОСТ 2.104—2006. Основные надписи располагают в правом нижнем углу конструкторских документов. На листах формата А4 основные надписи располагают вдоль короткой стороны листа.

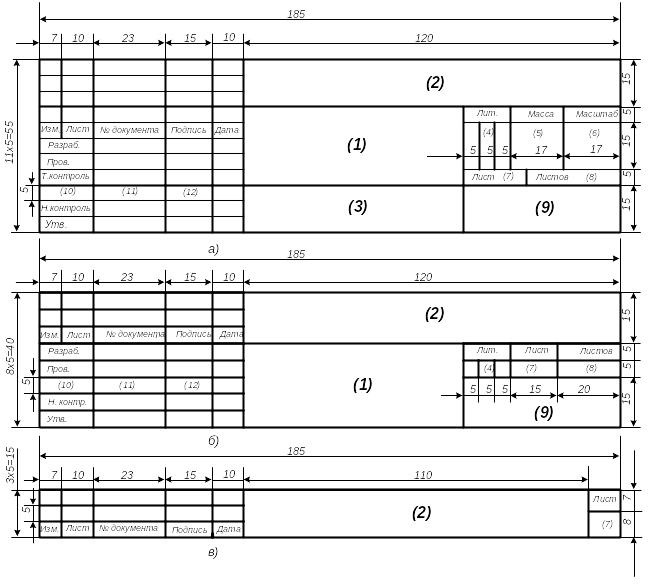

Основную надпись на чертежах и схемах выполняют по форме 1,как на рисунке 4.8,а, на первом и заглавном листе текстовых конструкторских документов — по форме 2 (см. рисунок 4.8,б), на последующих листах текстовых конструкторских документов — по форме 2,а (см. рисунок 4.8,в).
В графах основной надписи (номера граф на формах заключены в скобки) указывают:
в графе 1 — наименование изделия (детали, сборочной единицы и т.д.). В наименовании на первом месте – имя существительное (ВИП стабилизированный). Также указывается наименование документа в именительном падеже единственного числа (Схема электрическая принципиальная);
в графе 2 — обозначение документа по ГОСТ 2.201—80 (заполнение в документах ВКР определяет кафедра);
в графе 3 — обозначение материала детали (графу заполняют только на чертежах деталей);
в графе 4 — литеру документа (см. 2.2);
в графе 6 — масштаб;
в графе 7 — порядковый номер листа;
в графе 8 — общее количество листов документа (графу заполняют только на первом листе);
Рисунок 4.11 – Основные надписи
в графе 9 — наименование или различительный индекс предприятия, выпускающего документ (указывают шифр учебной группы, аббревиатуры факультета и вуза);
в графе 10 — характер работы, выполняемой лицом, подписывающим документ (студент — разработал, руководитель — проверил);
в графе 11 — фамилии лиц, подписавших документ (фамилии студента и руководителя проекта);
в графе 12 — подписи лиц, фамилии которых указаны в графе 11.
В графе «Дата» студент проставляет дату завершения работы над проектом, а руководитель — дату его приемки.
Остальные графы при разработке ВКР не заполняют.
5Выполнение отдельных элементов вкр
5.1Титульный лист
Титульный лист является первым листом пояснительной записки, на котором помещаются наименование Федерального государственного бюджетного образовательного учреждения высшего профессионального образования, вуза, кафедры, название работы, обозначение ВКР, информация об исполнителях. На титульном листе должны быть предусмотрены места для подписей исполнителя, руководителя, консультантов и указаны даты подписания работы.
Титульный лист заполняют в соответствии с формой, приведенной в приложении В. Форма в виде шаблона Microsoft Word выдается каждому студенту в электронном виде.
Наименование должно быть кратким, соответствовать принятой терминологии и записываться в именительном падеже (как сформулировано в приказе на дипломное проектирование); в наименованиях, состоящих из нескольких слов, на первом месте помещают имя существительное; перенос слов не допускается; должна соблюдаться симметрия слов.
Название документа «Пояснительная записка» следует писать строчными буквами, кроме первой прописной.
Обозначение (шифр) документа (пояснительной записки ВКР) рекомендуется составлять следующим образом: буквенная часть должна состоять из начальных букв названия темы проекта (работы), например: САУФ — система автоматизированного управления физической установкой. Количество букв, входящих в группу, не должно быть более четырех. После буквенной части обозначения ставят номер специальности дипломника (группа из шести цифр – 140306). Далее при помощи двух групп нулей резервируются место для специальных обозначений: в первой группе проставляется номер текстового документа, во второй - номер схемы, сборочной единицы, детали и т.п. Обозначение (шифр) документа заканчивают буквами, определяющими вид документа (ПЗ - пояснительная записка).
Пример ‑ САУФ.140306.001.00 ПЗ
Следует иметь ввиду, что назначенное обозначение (САУФ.140306.) сохраняется для всех документов данной ВКР. Изменению подлежит только последний код, отражающий вид документа. Например, схема электрическая принципиальная имеет обозначение (шифр): САУФ.140306.000.05 Э3 (для пятой схемы).
