Статический расчет фермы.
Собственный вес фермы находим по формуле:
Где Ксм – коэффициент собственной массы (принимается в пределах 3-5).
Расчетная нагрузка на ферму:
Узловая нагрузка:
Постоянная Q=q∙Fгр=61.88∙18=1114 кгс.
Где Fгр=4.5∙4=18 м2 – грузовая площадь.
Снеговая G=S∙Fгр=180∙18=3240 кгс.

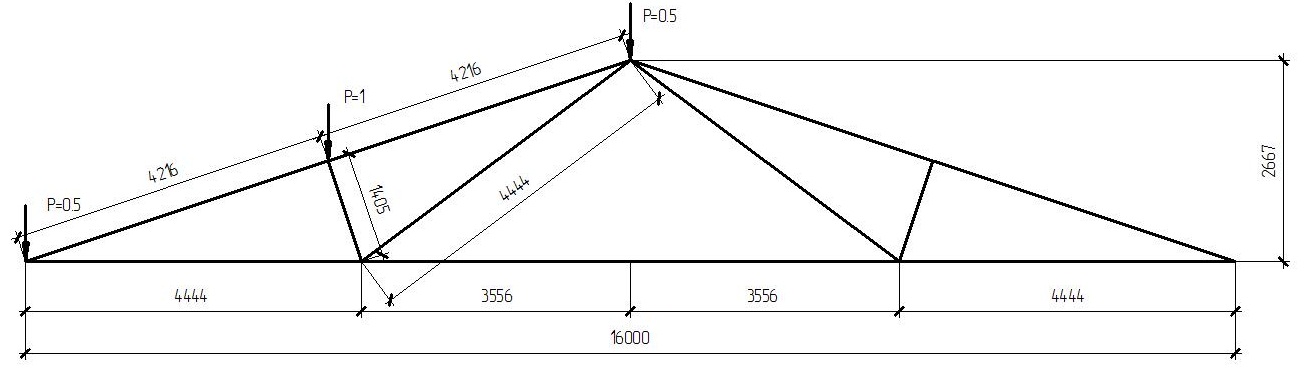

Рисунок 6
Определяем усилия в элементах фермы.
Таблица 4 – расчетные усилия в стержнях фермы
Элементы фермы |
Усилия от единичной нагрузки |
Усилия от постоянной нагрузки Q=1114 кгс |
Усилия от снега G=3240 кгс |
Расчетное усилие, кгс |
|||||||
Слева |
Справа |
На всей |
Слева |
Справа |
На всей |
||||||
Верхний пояс |
б-1 |
-3.1 |
-1.55 |
-4.65 |
-5180.1 |
-10044 |
-5022 |
-15066 |
-20246.1 |
||
в-2 |
-2.8 |
-1.55 |
-4.35 |
-4845.9 |
-9072 |
-5022 |
-14094 |
-18939.9 |
|||
д-4 |
-1.55 |
-2.8 |
-4.35 |
-4845.9 |
-5022 |
-9072 |
-14094 |
-18939.9 |
|||
д-5 |
-1.55 |
-3.1 |
-4.65 |
-5180.1 |
-5022 |
-10044 |
-15066 |
-20246.1 |
|||
Нижний пояс |
1-к |
+2.95 |
+1.45 |
+4.4 |
+4901.6 |
+9558 |
+4698 |
+14256 |
+19157.6 |
||
3-к |
+1.45 |
+1.45 |
+2.9 |
+3230.6 |
+4698 |
+4698 |
+9396 |
+12626.6 |
|||
5-к |
+1.45 |
+2.95 |
+4.4 |
+4901.6 |
+4698 |
+9558 |
+14256 |
+19157.6 |
|||
Раскосы |
1-2 |
-0.95 |
0 |
-0.95 |
-1058.3 |
-3078 |
0 |
-3078 |
-4136.3 |
||
2-3 |
+1.5 |
0 |
+1.5 |
+1671.0 |
+4860 |
0 |
+4860 |
+6531.0 |
|||
3-4 |
0 |
+1.5 |
+1.5 |
+1671.0 |
0 |
+4860 |
+4860 |
+6531.0 |
|||
4-5 |
0 |
-0.95 |
-0.95 |
-1058.3 |
0 |
-3078 |
-3078 |
-4136.3 |
Подбор элементов сечения фермы.
Подбор сечений стержней производится с учетом предельно допускаемых гибкостей λ:
Для сжатых стержней верхнего пояса 120;
Для сжатых стержней решетки 150;
Для растянутых стержней решетки 200.
Верхний пояс.
Верхний пояс по длине одного ската проектируем разрезным.

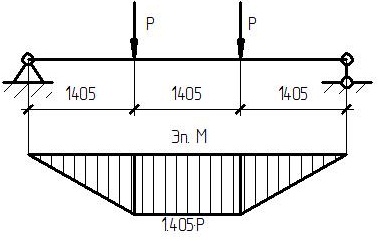

Рисунок 7 – расчетная схема
Определяем расчетную нагрузку от покрытия на верхний пояс фермы:
Назначаем сечение бруса b*h=140*21.5 мм после острожки.
Рисунок 8 – сечение верхнего пояса
Находим изгибающий момент по формуле:
Где е – эксцентриситет опирания концов бруса в узлах, принимаемый равным 4 см.
Гибкость равна:
Момент сопротивления сечения:
Проверяем сечение пояса по прочности:
Недонапряжение составит:
Нижний пояс.
Стержень N1-к, 5-к.
Принимаем металлическим из двух равнополочных уголков. Максимальное усилие в стержне нижнего пояса N1-к, 5-к=19157.6 кгс. Требуемая площадь сечения для растянутого пояса:
Принимаем сечение из двух равнополочных уголков 56*5 ГОСТ8509-72 с общей площадью А=10.82 см2.
Масса одного погонного метра уголка Р=4.25 кг, радиус инерции ix=1.72 см. I=2∙16=32 см4, z0=1.57 см.
Гибкость пояса в вертикальной плоскости:
Минимальный момент сопротивления сечения:
Собственный вес пояса qп≌8.6 кгс/м
Изгибающий момент от собственного веса пояса:
Напряжение в поясе:
Не превышает допустимую для растянутых элементов величину.
Стержень N 3-к.
Принимаем металлическим из двух равнополочных уголков. Максимальное усилие в стержне нижнего пояса N3-к=12626.6кгс. Требуемая площадь сечения для растянутого пояса:
Принимаем сечение из двух равнополочных уголков 40*5 ГОСТ8509-72 с общей площадью А=7.58 см2.
Масса одного погонного метра уголка Р=2.98 кг, радиус инерции ix=1.21 см. I=2∙5.53=11.06 см4, z0=1.17 см.
Гибкость пояса в вертикальной плоскости:
Минимальный момент сопротивления сечения:
Собственный вес пояса qп≌6 кгс/м
Изгибающий момент от собственного веса пояса:
Напряжение в поясе:
Не превышает допустимую для растянутых элементов величину.
Раскосы.
Принимаем сечение раскоса 95*70 мм после острожки. Площадь сечения А=9.5∙7=66.5 см2.
Рисунок 9 – сечение раскоса
Сжатый раскос.
Расчет на прочность:
Расчет на устойчивость.
Расчетная гибкость находится по формуле:
При данной гибкости коэффициент продольного изгиба находим по формуле:
Где а=0.8 для древесины.
Растянутый раскос.
Принимаем металлическим из двух равнополочных уголков. Максимальное усилие в стержне растянутого раскоса N2-3,3-4 =6531 кгс. Требуемая площадь сечения для растянутого пояса:
Принимаем сечение из двух равнополочных уголков 40*4 ГОСТ8509-72 с общей площадью А=6.16 см2.
Масса одного погонного метра уголка м=2.42 кг. Радиус инерции ix=1.22 см.
Гибкость раскоса в вертикальной плоскости:
Не превышает допустимую для растянутых элементов величину.
