Федеральное агентство по образованию

Государственное образовательное учреждение

высшего профессионального образования

Тверской государственный технический университет

Кафедра «Конструкции и сооружения»

Курсовая работа

по дисциплине «Конструкции из дерева и пластмассы»

на тему: «Однопролетный инструментальный цех»

Выполнил: студент ИДПО группы ПГС-30-08

Шифр 004

Принял: Сизов Ю.В.

Тверь 2011

Содержание:

Задание на проектирование однопролетного здания. 3

1. Определение геометрических характеристик фермы. 3

2. Расчет рабочего настила. 3

2.1. Сбор нагрузок. 3

2.2. Проверка рабочего настила по прогибу. 7

3. Расчет неразрезного прогона. 7

3.1. Сбор нагрузок. 7

3.2. Подбор поперечного сечения прогона. 8

3.3. Проверка прогона по прогибу. 9

4. Статический расчет фермы. 10

5. Подбор элементов сечения фермы. 11

6. Конструирование и расчет узловых соединений. 15

6.1. Опорный узел. 16

6.2. Коньковый узел. 18

7. Расчет колонны. 19

7.1. Усилия в стойках рамы. 21

7.2. Конструктивный расчет стойки. 21

7.3. Проверка клеевого шва. 22

7.4. Расчет анкерных болтов. 22

Список используемой литературы: 24

Задание на проектирование однопролетного здания.

Вариант №38-4.

Таблица 1 – исходные данные

Место строительства

Тюмень

Нормативная снеговая нагрузка

S0=180 кг/м2

Нормативная ветровая нагрузка

W0=30 кг/м2

Назначение здания

Инструментальный цех

Покрытие

Дощатое по прогонам

Стропильные конструкции

Фермы

Пролет

lф=16 м

Шаг колонн

b=4.5 м

Длина здания

L=32 м

  1. Определение геометрических характеристик фермы.

Перед тем, как приступить к расчету настила, необходимо определить геометрические характеристики всех элементов фермы (рис. 1). Определяем графическим способом с учетом того, что ферма будет экономичной при выполнении соотношения h=lф/6=16/6=2667 мм.

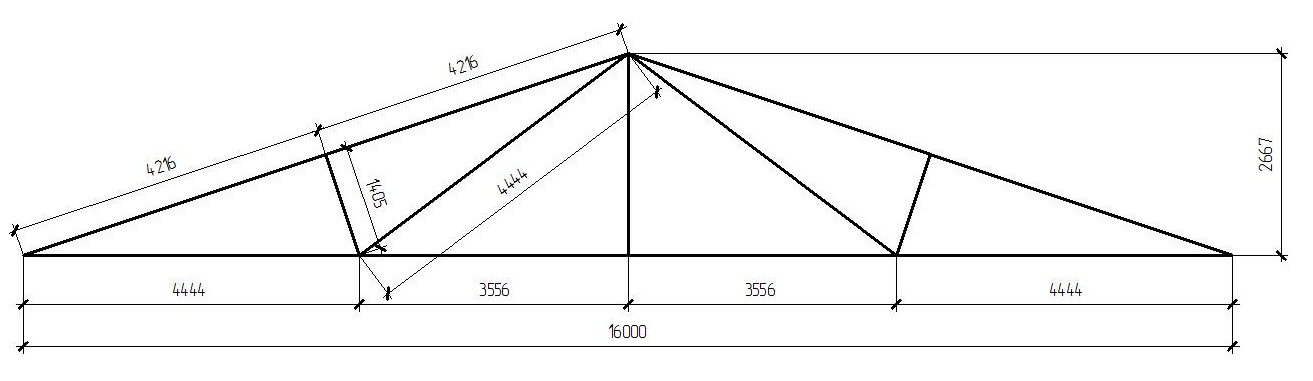

Рисунок 1 – геометрические характеристики фермы

  1. Расчет рабочего настила.

Деревянные элементы являются несущими элементами деревянных ограждающих покрытий. Дощатые настилы изготовляют из досок на гвоздях и укладывают на прогоны. Рабочие доски должны иметь длину, достаточную для опирания их не менее чем на три опоры, с целью увеличения их изгибной жесткости по сравнению с однопролетным опиранием.

Расчет производится по прочности и прогибам при изгибе, при действии нормативных и расчетных значений линейных распределенных и сосредоточенных нагрузок.

    1. Сбор нагрузок.

Нагрузку на настил собираем в табличной форме (см. табл. 2).

Таблица 2 – сбор нагрузок

№ п/п

Вид нагрузки

Толщина элемента, мм

Нормативная нагрузка, кгс/м2

Коэффициент надежности по нагрузке, γt

Расчетная нагрузка, кгс/м2

Постоянная нагрузка

1

Покрытие 3 слоя рубероида

-

9

1.3

11.7

2

Доски защитного настила (ρ=500 кгс/м3)

19

9.5

1.1

10.45

3

Утеплитель (минвата) (ρ=60 кгс/м3)

100

6

1.1

6.6

4

Пароизоляция

-

1.2

1.1

1.32

5

Доски рабочего настила(ρ=500 кгс/м3)

25

12.5

1.1

13.75

Итого

38.2

43.82

Временная нагрузка

6

Снеговая

-

126

1.4

180

Итого

164.2

223.82

7

Вес человека

-

100

1.2

120

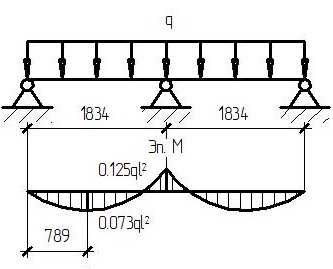

Рисунок 2

Нагрузка на 1 п.м. условной полосы:

  • Нормативная qn=(Gн+Sн)∙1=164.2 кгс/м

  • Расчетная q=(G+S)∙1=223.82 кгс/м

Определяем изгибающий момент М и толщину досок рабочего настила δ.

  • Для первого случая загружения (расчетная нагрузка + снеговая нагрузка):

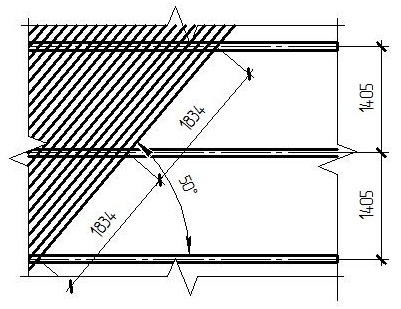

Р исунок 3

Где l=1.405/sin50°=1.834 м.

Где Rи – расчетное сопротивление изгибу; b- условная ширина настила.

  • Для второго случая загружения (расчетная нагрузка + человек):

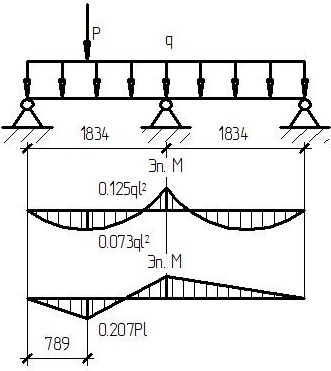

Р исунок 4

Принимаем максимальное значение δ=1.94 см. Принимаем доски рабочего настила толщиной 25 мм. Их толщина после острожки составит 22 мм.
