2.2 Разрезы

Для выявления внутренней (невидимой) конфигурации предмета применяют условные изображения - сечения и разрезы.

Разрезом называется изображение предмета, мысленно рассеченного одной или несколькими плоскостями. На разрезе показывают то, что получается в секущей плоскости и что расположено за ней (рис. 31, 32).

Положение секущей плоскости указываются на чертеже линией сечения. Для линии сечения применяется разомкнутая линия.

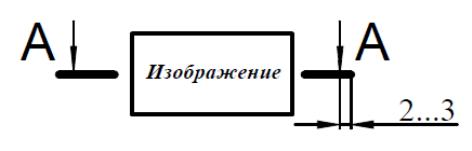

Рис. 29

Перпендикулярно начальному и конечному штрихам наносят стрелки, указывающие направление взгляда. Стрелки отстоят на 2…3 мм от конца штриха (рис.29). У начала и конца ставят одну и ту же прописную букву русского алфавита. Буквы наносят около стрелок, указывающих направление взгляда с внешней стороны. Над разрезом располагают надпись по типу А-А (рис. 31). Размер шрифта буквенных обозначений должен быть больше размера цифр размерных чисел приблизительно в два раза. Буквенное обозначение располагают параллельно основной надписи, независимо от положения секущей плоскости.

В зависимости от определенных условий разрезы подразделяют, как показано на рис. 30.

В зависимости от числа секущих плоскостей разрезы разделяются на:

а) простые - при одной секущей плоскости;

б) сложные - при нескольких секущих плоскостях.

В зависимости от положения секущей плоскости относительно горизонтальной плоскости проекций разрезы разделяются на:

а) горизонтальные - секущая плоскость параллельна горизонтальной плоскости проекций;

б) вертикальные - секущая плоскость перпендикулярна горизонтальной плоскости проекций;

в) наклонные - секущая плоскость составляет с горизонтальной плоскостью проекций угол, отличный от прямого.

Рис. 30

Вертикальные разрезы называются:

а) фронтальными, если секущая плоскость параллельна фронтальной плоскости проекций;

б) профильными, если секущая плоскость параллельна профильной плоскости проекций.

Сложные разрезы разделяются на:

а) ступенчатые, если секущие плоскости параллельны (ступенчатые горизонтальные, ступенчатые фронтальные);

б) ломаные, если секущие плоскости пересекаются.

2.2.1 Простые разрезы

Простой разрез на чертеже не обозначается, если выполняются одновременно два следующих условия:

1) секущая плоскость совпадает с плоскостью симметрии детали;

2) в проекционной связи на месте основного вида горизонтальный разрез – на месте вида сверху, фронтальный – вида спереди, профильный – вида слева (рис. 32). Если не выполняется хотя бы одно из этих условий, то разрез обозначается, как показано на рис. 31.

Рис. 31 Рис. 32

Наклонный разрез должен строиться и располагаться в соответствии с направлением, указанным стрелками. Такой разрез допускается располагать на любом месте чертежа, с поворотом и добавлением к надписи А-А знака (рис. 33).

Разрезы, служащие для выяснения устройства предмета лишь в отдельных, ограниченных местах, называются местными (рис. 34). Местные разрезы выделяются на виде сплошными волнистыми линиями.

Часть вида и часть соответствующего разреза допускается соединять, разделяя их сплошной волнистой линией. Она не должна совпадать с какими-либо другими линиями изображения. Если при этом соединяются половина вида и половина разреза, каждый из которых является симметричной фигурой, то разделяющей линией служит ось симметрии (рис. 35). Нельзя соединять половину вида с половиной разреза, если какая-либо линия изображения совпадает с осевой (например, ребро). В этом случае соединяют большую часть вида с меньшей частью разреза (рис. 37) или большую часть разреза с меньшей частью вида (рис. 36).

Рис. 33

Рис. 34

Рис. 35 Рис. 36 Рис. 37
