4.14. Itv ndc-f18 – универсальные контроллеры ndc-f18
|

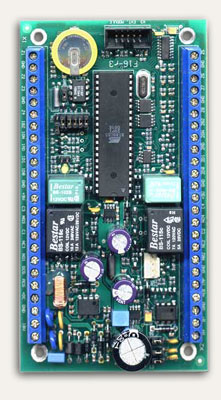

Рис. 4.15. Универсальный контроллер NDC-F18 |
Основные параметры контроллера:
два порта для подключения двух считывателей с интерфейсом Wiegand;
последовательный порт для подключения модулей входов и релейных выходов;
функция антидубль;
часы реального времени;
энергонезависимая память;
идентификаторы 4096;
буфер событий 8064;
тайм-зон 250;
недельных расписаний 250;
праздников 250;
Восемь входов с контролем по току для подключения:
кнопок запроса на выход;
кнопок дистанционного открывания двери;
дверных контактов;
охранной/пожарной сигнализации;
два реле (NO, COM, NC) 5 А, +24 В;
два реле (NO, COM) 1 А, +24 В;
входы для сигналов контроля сети питания и уровня заряда аккумулятора;
вход "ТМР" для контроля вскрытия прибора;
расширенный диапазон напряжений вторичного электропитания;
питание от источника переменного или постоянного тока;
защита всех входов от переполюсовки и перенапряжения;
защита всех выходов питания от короткого замыкания.
порт RS232/RS485;
4- проводная защита от статического электричества до 3000 В;
длина шины RS485 1200 м, длина кабеля RS232 3 м;
количество контроллеров до 32;
работа в режимах опроса и оповещения.
Подключение контроллера к компьютеру непосредственно по RS232 или по RS485 через транспортные контроллеры NTC LNET и LNET Lite производства ITV(r) Ltd. Входы и выходы контроллера защищены:
от перенапряжения, до 24 В;
от переполюсовок, до 24 В;
от подачи напряжения на входы с контролем по току, до 24 В;
напряжение питания от источника постоянного тока +10,8...+40 В;
напряжение питания от источника переменного тока 11...28;
пульсации питающего напряжения при +12 В, 500 мВ.
4.15. Сетевой контроллер компании Lenel для систем контроля доступа
Сетевой контроллер LNL-3300 компании Lenel Systems10 управляет работой считывателей и электрозамков системы контроля доступа (СКД) через модули входов/выходов и модули считывателей. Встроенные два порта для связи с сервером обеспечивают эффективную и надежную работу СКД. Обмен данными с сервером может осуществляться через сеть Ethernet (1 Мбит/с), через интерфейсы RS-485 и RS-232 или через модем. Энергонезависимая память LNL-3300 емкостью 15 МБ позволяет хранить информацию о 650 000 пользователях карт доступа и 50 000 событий в СКД, а также продолжать работу системы в автономном режиме при прерывании или отсутствии связи с сервером.
LNL-3300 оснащен двумя двухпроводными портами RS-485, к которым можно подключить до 32 устройств СКД, а управление ими сетевой контроллер будет осуществлять в режиме реального времени. При необходимости контроллер может поддерживать работу и 64 устройств СКД, половина из которых должна быть модулями входов/выходов, а остальные – модулями считывателей. В общей сложности такая сетевая система контроля доступа способна объединять и обслуживать до 64 считывателей карт доступа.
Для связи с сервером системы контроля доступа LNL-3300 имеет два сетевых порта. Один является интерфейсом стандарта 10/100 Base-T и обеспечивает передачу данных по сети Ethernet со скоростью 1 Мбит/с и поддерживает протоколы DNS и DHCP. Второй порт может являться двухпроводным интерфейсом RS-232 или RS-485 и предназначен для прямого подключения контроллера к ПК. Используя оба порта, сетевой контроллер поддерживает в СКД резервную линию связи с сервером, что повышает надежность системы в целом.
При первой идентификации пользователя в системе контроллер сравнивает его данные с информацией на сервере и при их совпадении записывает в свою память. Такой способ обработки, записи и хранения данных позволяет LNL-3300 осуществлять контроль доступа в автономном режиме. LNL-3300 поддерживает и другие существенные функции: он позволяет назначить до 32 000 уровней доступа в системе, до 255 праздничных дней с функцией группировки и до 255 временных зон по 6 временных интервалов в каждой. При необходимости сетевой контроллер может хранить в памяти биометрические шаблоны, позволяет настраивать интервалы разблокировки для каждой двери и управлять работой лифтов в зданиях до 128 этажей. При передаче данных на сетевые устройства LNL-3300 используют стандарт шифрования AES с 128-разрядными алгоритмами.
Для защиты от несанкционированного вскрытия корпуса сетевой контроллер оснащен двумя тревожными выходами, к которым можно подключить датчик вскрытия корпуса и датчик уровня напряжения электропитания. Данные входы являются нормально замкнутыми, и если при инсталляции контроллера они не используются, достаточно установить на них закорачивающие перемычки.
LNL-3300 поддерживает считыватели, работающие с 8 наиболее популярными форматами карт доступа и 8 идентификаторами имущества, включая форматы iClass, Proximity, Mifare, Wiegand и др. Благодаря наличию энергонезависимой памяти объемом 15 МБ, сетевой контроллер может хранить информацию о 50 000 событий в системе контроля доступа. Стабильность работы памяти обеспечивается резервным питанием от встроенной литиевой батареи.
В состав платформы OnGuard входят: сетевые контроллеры СКД, модули считывателей и входов/выходов, видеорегистраторы, DVR и NVR, а также ПО для системы контроля и управления доступом, видеонаблюдения, учета рабочего времени, охранной сигнализации, биометрической системы СКД и др. Интегрированные системы безопасности Lenel отличаются надежностью, эффективностью, масштабируемостью.
