3.1.2 Расчёт нагрузочных парабол, построение графика согласования работы системы двс-гдт и определение точек совместной работы.
На основе теории гидродинамического
подобия момент M1насосного
колеса пропорционален плотности
рабочего
тела (масла), частоте вращения
во второй степени, активному диаметру
в пятой степени и коэффициенту
пропорциональности ,
называемому коэффициентом насосного
колеса, который может быть постоянным
(=const)
и переменным (=var).
Тогда момент насосного колеса может
быть рассчитан по формуле:
(3.1)
При =const ГДТ называется непрозрачным, а при =var- прозрачным. В зависимости от назначения транспортных и технологических машин прозрачность ГДТ может быть падающей (с увеличением передаточного отношения уменьшается- ,например легковые автомобили см. рис. 3.1), смешанной (с увеличением передаточного отношения сначало увеличивается, достигает максимума, а затем уменьшается –например, грузовые автомобили см. рис. 3.1) и возрастающей для технологических машин определённого назначения.
Из формулы (3.1)
активный диаметр (диаметр проточной
части)
должен быть определён при значении
(частота
):
(3.2)
Для построения графика согласования работы “системы ДВС-ГДТ” выполняются расчёты моментов нагрузочных парабол для каждого значения коэффициента крутящего момента насосного колеса (для непрозрачного ГДТ – парабола будет одна) результаты расчётов заносятся в таблицу 3.2. По данным таблицы 3.2 строится график согласования работы “системы ДВС-ГДТ” (см. рис. 3.2).
Таблица 3.2
№№ п.п. расчётн. параболы |
Передаточное отношение i=n2/n1 |
Коэффициент крутящего момента, .103, мин.2/об.2 |
Расчётные значения моментов нагрузочной параболы, М1, Н.м |
|||
nmin=900 |
nx1=2200 |
nM=3500 |
nN=5600 |
|||
1 |
i =0 |
2,1 |
6,206 |
32,08 |
93,86 |
240,20 |
2 |
i =0,4 |
2,7 |
7,97 |
47,67 |
120,66 |
308,89 |
3 |
i =0,6 |
2,5 |
7,38 |
44,14 |
111,72 |
286,00 |
4 |
i =0,8 |
1,3 |
3,84 |
22,94 |
58,06 |
148,64 |
5 |
i =0,9 |
1,0 |
2,95 |
17,66 |
44,69 |
114,42 |
|
|
|
113,49 |
123,8 |
123,4 |
100,00 |
Рис.3.2. График согласования работы «системы ДВС–ГДТ»
По графику согласования
(см. рис. 3.2) в точках пересечения
кривой
крутящего момента двигателя с кривыми
нагрузочных парабол определяются
рабочие частоты
и соответствующие им рабочие крутящие
моменты
.

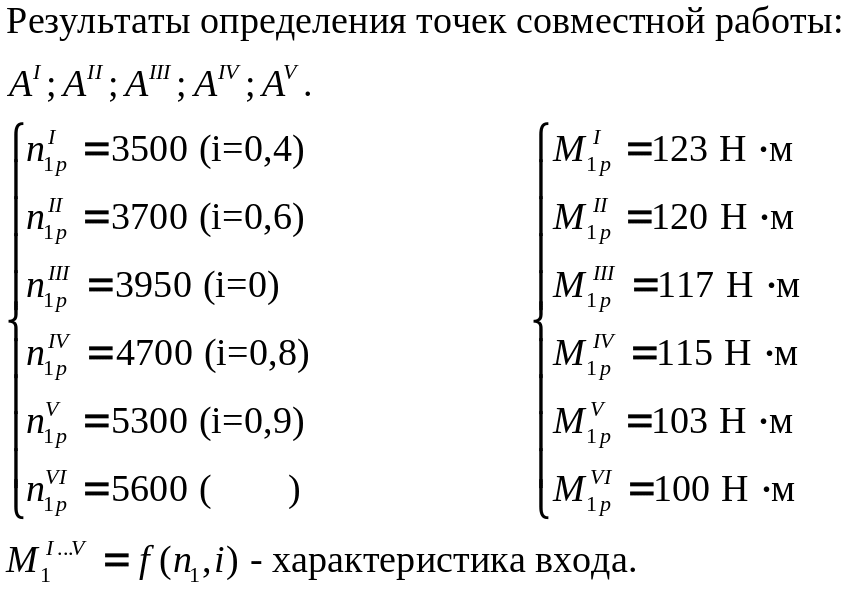

Результаты графических расчётов величин
заносятся в таблицу 3.3 и являются
исходными данными для дальнейших
расчётов.
