Вопросы для самопроверки

1. Что такое операция выдавливания? В чем она заключается и для чего применяется?

2. Тензор деформации. Компоненты тензора деформации.

3. Условие постоянства объема деформируемого металла.

4. Что такое интенсивность деформаций, как она вычисляется?

5. Как определяется деформация методом делительных сеток?

6. Схематизация деформации при выдавливании путем представления тензора деформации в виде суммы двух тензоров, описывающих более простые виды деформации: растяжение и неоднородны осесимметричный сдвиг.

7. Определение компонента тензора деформации и интенсивности деформаций при выдавливании.

8. Как рассчитывается удельная работа деформации? От каких факторов она зависит при выдавливании?

9. Из какого условия и по какой формуле рассчитывается сила деформирования?

Отчет по лабораторной работе № 2 Изучение операций объемной штамповки на примере осадки и выдавливания

Цель работы: ________________________________________

Исходные данные.

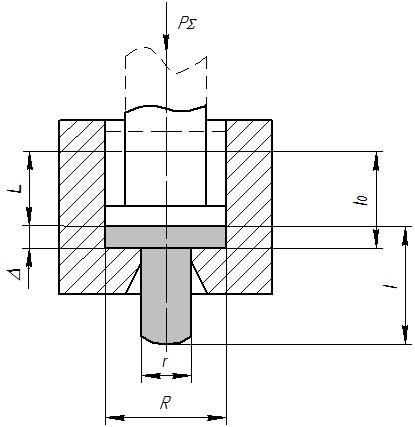

1. Эскиз технологической наладки выдавливания.

2. Таблица исходных данных.

Таблица 2.1

№	σТ,	R,	r,	R/r	l,	l0,	,	B,	A,
образца	МПа	мм	мм		мм	мм	мм	мм	мм
1
2
3

3. Экспериментальное исследование и расчет деформаций и сил при выдавливании

Сила деформирования (расчетная):

Р_д =_____________, кН.

Сила трения:

Р_тр = ___________, кН.

Суммарная сила выдавливания:

Р_Σ = ____________, кН.

Мощность деформирования:

N_д = _____________, кВт.

Скорость движения пуансона:

v_П = _____________, мм/сек.

Вытяжка металла:

λ = ____________.

4. Расчет компонентов деформации.

Относительная деформация по оси Z:

ε_z = ____________.

Истинные деформации по оси Z (истинные удлинения):

ε_Zи = ___________.

Линейная деформация по ширине образца:

ε_Zp = ___________ .

Интенсивность деформаций при выдавливании:

ε_i = ____________.

Удельная работа:

A_w = __________, Дж.

5. Построение графиков зависимости:

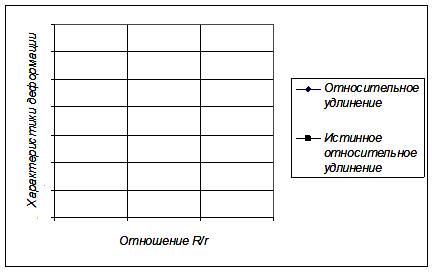

а) зависимость относительного удлинения от отношения R/r;

Таблица 2.2

№ образца	Время прессования, τ, сек	Максимальная сила деформирования (расчетная) РΣ, кН	Максимальная сила деформирования (экспериментальная), кН	Скорость движения пуансона, vп, мм/сек	Мощность деформирования, Nд, кВт	Вытяжка металла λ
1
2
3

Таблица 2.3

№ образца	Компоненты деформации		Значения εZp (ρ) при значениях отношения ρ/r					Значения εi(ρ) при значениях отношения ρ/r									Удельная работа,
	εZ	εZи	0	0,25	0,5	0,75	1	0	0,25		0,5		0,75		1		Aw, Дж
1
2
3

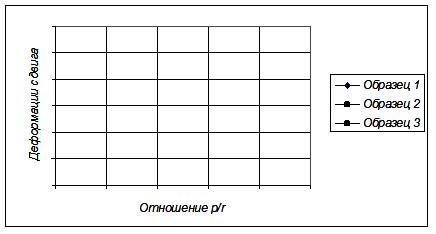

б) зависимость компоненты деформации сдвига ε_zρ от отношения ρ/r;

в) Зависимость интенсивности деформаций ε_i от отношения ρ/r;

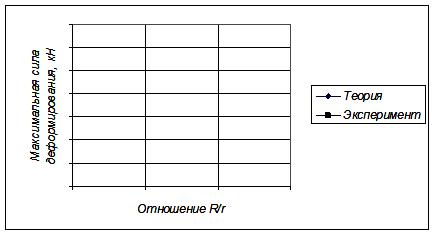

г) зависимость максимальной силы деформирования от отношения R/r.

6. Расчет мощности прессования при различных скоростях прессования.

Таблица 2.4

Скорость движения пуансона vп, мм/сек	Мощность деформирования Nд, кВт

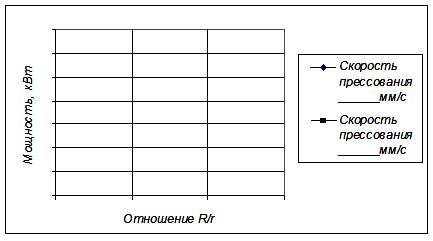

Зависимость мощности прессования от отношения R/r при различных скоростях прессования:

7. Выводы: _____________________________________________________

___________________________________________________________________

____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________

Подпись преподавателя _____________ Дата ______________
