Индуктивное сопротивление обмотки ротора.

2.9.11. Коэффициент магнитной прово­димости пазового рассеяния с учетом действия эффекта вытеснении тока λ_п2ξ:

;

	λп2ξ	h1, м	b1р, м	qc, м2	bш2, м	hш2, м	kД
Пример	2,521	1.9210-3	7,8·10-3	0,177·10-3	1,5·10-3	0,7·10-3	0,75
Расчет
Расчет

где k_д - коэффициент демпфирования, показывает, как уменьши­лась проводимость участка паза, занятого проводником с током, при действии эффекта вытеснении тока с проводимостью того же уча­стка, но при равномерной плотности тока в стержне.

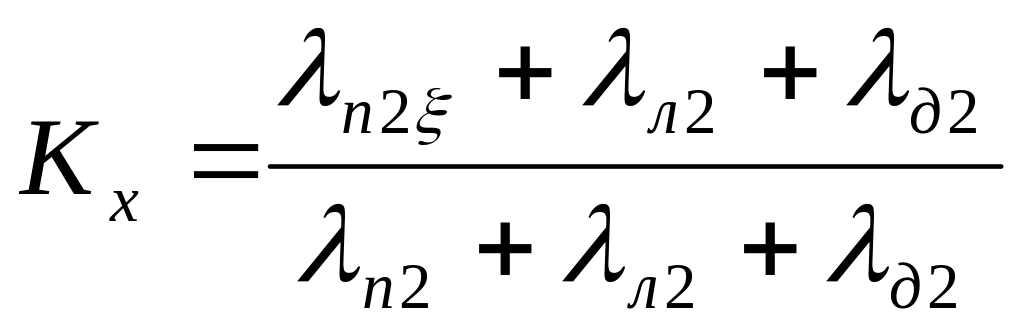

2.9.12. Изменение индуктивного сопротив­ления фазы обмотки ротора от действия эффекта вытеснения тока K_x:

;

	λп2ξ	λл2	λд2	λп2	Кх
Пример	2,521	0,6	2,084	2,781	0,952
Расчет
Расчет

где  _п2 - коэффициент магнитной проводимости пазового рас­сеяния обмотки короткозамкнутого ротора (п.2.6.20).

_л2 - коэф­фициент магнитной проводимости лобового рассеяния обмотки ко­роткозамкнутого ротора (п.2.6.21).

 _д2 - коэффициент магнитной проводимости дифференциального рассеяния обмотки короткозамк­нутого ротора (п.2.6.22.).

2.9.13. Приведенное индуктивное сопротивление фазы обмотки ротора от действия эффекта вытеснения тока:

;

	х´2ξ	Kх	х´2
Пример	0,967	0,952	1,016
Расчет
Расчет

где x`_2 - приведенное индуктивное сопротивление (п.2.6.25.).

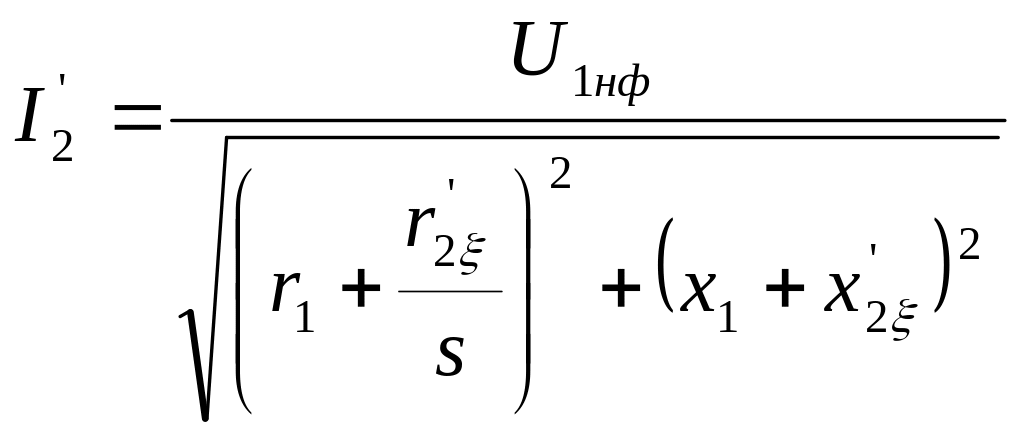

2.9.14. Ток ротора приближенно без учета влияния насыщения :

;

	I´2, A	U1нф, В	r1, Oм	r´2ξ, Oм	sн	x 1, Oм	x´ 2ξ, Oм
Пример	26.584	220	0,401	0,194	0,025	0,717	0,967
Расчет
Расчет

где r₁ - активное сопротивление обмотки статора (п.2.6.7.),

x₁=0.722Ом - индуктивное сопротивление фазы обмотки статора (п.2.6.18.).
