2.1. Гідравлічний підсилювач рульового керування тракторів мтз-80 і мтз-82
Гідравлічний підсилювач рульового керування тракторів МТЗ-80 і МТЗ-82 працює так. При повороті рульового колеса черв’як 15 (рис. 2.3), спираючись на зубці сектора 19, зміщує золотник 14 в осьовому напрямку, золотник своїми буртиками відкриває чи перекриває канали так, що в одну порожнину гідроциліндра 25 олива надходить під тиском, а іншої – витискається на злив. Поршень 1, переміщуючись в циліндрі під дією різниці тисків оливи у порожнинах А і Б, через шток 2 передає зусилля на рейку 24, сектор 19, поворотний вал 18, сошку 17 і далі на рульову трапецію напрямних коліс, що повертаються.
Коли оператор не обертає рульового колеса, осьова сила черв’яка на зубці сектора значно зменшується і золотник 14 під дією пружин 10 з повзунами 8 і 12 встановлюється у нейтральне положення. Подача оливи в гідроциліндр, а отже, і поворот напрямних коліс призупиняється.
Таким чином, зусилля, яке оператор прикладає до рульового колеса, фактично необхідне лише для вмикання в роботу гідропідсилювача. Проте, щоб оператор «відчував дорогу», потрібно, щоб гідропідсилювач забезпечував пропорційність зусилля на рульовому колесі умовам здійснення повороту. Останнє досягається так.
При збільшенні опору повороту коліс тиск оливи в гідро циліндрі також збільшується. Водночас тиск оливи у напірній лінії і між повзунами збільшується. При цьому повзуни з більшим зусиллям притискуються до опорних шайб 4 і для обертання черв’яка, а отже, і рульового колеса необхідне більше зусилля.На принципових схемах такі гідроприводи зображують так, як показано на рис. 2.4.

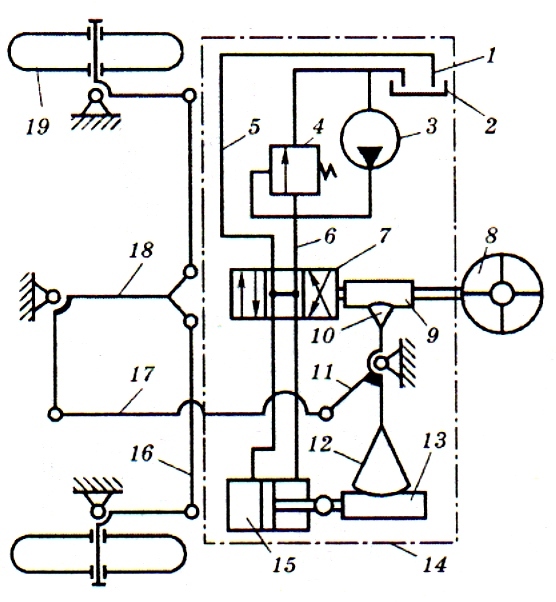

1 - зливний
трубопровід; 2
- бак;
3 - шестеренний
насос; 4 -
запобіжний
клапан гідроприводу; 5
і
6 -
трубопроводи;
7 -
розподільник
гідропідсилювача; 9
- черв'як; 10
- сектор
черв'ячного колеса; 11
- важіль
секторів; 13
- рейка;
14 -
гідропідсилювач
рульового керування трактора; 15
- гідроциліндр;
16 - поперечна
тяга; 17 -
поздовжня
тяга; 18 -
двоплечий
важіль; 19
- напірне колісо
Рисунок
2.4
- Принципова
схема гідроприводу рульового керування
тракторів МТЗ-80
і
МТЗ-82

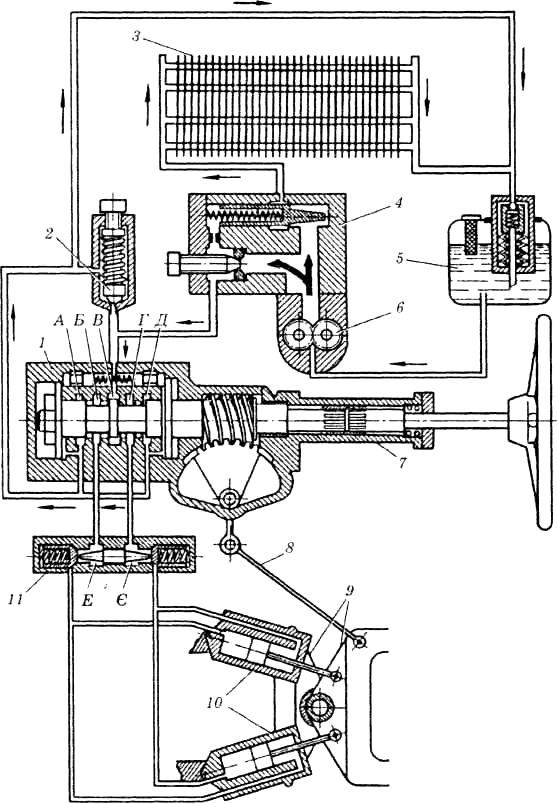

1 - гідророзподільник
з редуктором: черв`як-сектор;
2 - запобіжний
клапан; 3
- радіатор;
4 - регулятор
витрати; 5
- гідробак;
6 - насос;
7 - рульова
колонка; 8
- стежний
пристрій; 9
- напіврами
трактора ; 10
- гідроциліндри
повороту; 11
- гідрозамок;
А,Б,В,Г,Д,Е і Є - порожнини
Рисунок
2.5
- Схема
гідромеханічного рульового керування
трактора типу К-701
2.2. Гідравлічний підсилювач рульового керування трактора типу к-701
Гідравлічний підсилювач рульового керування трактора типу К-701 працює так. Під час прямолінійного руху трактора золотник розподільника 1 (рис. 2.5) займає нейтральне положення, при якому всі його порожнини сполучені між собою і зливом. Тому олива, що надходить від насоса, спрямовується в гідробак 5. При цьому запірні елементи гідро замка 11 запирають порожнини гідроциліндрів 10, які запобігають довільний зміні напрямку руху трактора. Тяга стежного пристрою 8 розвантажена від зовнішніх сил.
Поворот рульового колеса на деякий кут викликає осьове зміщення черв’яка і золотника розподільника, оскільки сектор в цей момент нерухомий внаслідок жорстокого його зв’язку через стежний пристрій із задньою напіврамою трактора. Осьове зміщення золотника призводить до стиску центрувальних пружин, в результаті чого до рульового колеса слід прикласти деяке зусилля.
При зміщенні золотника, наприклад вліво, порожнина Д перекрита, а олива із порожнини В надходить у порожнину Г і далі в порожнину Е гідро замка. Під тиском оливи правий запірний елемент гідро замка відходить від свого сідла і зміщується вправо, а штовхач відтискує лівий запірний елемент гідро замка. При цьому олива під тиском надходить у штокову порожнину одного циліндра і в без штокову – іншого, одночасно олива зливається із протилежних порожнин циліндрів в порожнину Є гідро замка, а далі через порожнини Б і А розподільника в гідробак. Внаслідок цього поршні циліндрів переміщуються (один вперед, а інший назад), напіврами зміщуються і відбувається поворот трактора. Стежний пристрій 8, діючи на сошку, повертає золотник розподільника в нейтральне положення. Кутове переміщення напіврами трактора автоматично призупиняється. Для подальшого повороту трактора необхідно продовжувати обертати робоче колесо.
При зміщенні золотника вправо поворот трактора здійснюється аналогічно, тільки у зворотному напрямку.
Гідропідсилювачі рульових керувань сприяють підвищенню безпеки руху, оскільки при вході із ладу шини підсилювач постійно утримає напрямні колеса в заданому напрямку руху. Крім цього підсилювачі мають здатність сприймати удари напрямних коліс об нерівності дороги і цим самим захищають рульові колеса і руки оператора від поштовхів.
