2.4. Расчет загрязнения воздуха на промплощадке с учетом влияния застройки.

Влияние застройки (зданий и сооружений) на загрязнение воздуха связано с изменением характера воздушных течений вблизи здания. При обтекании отдельных зданий и их групп могут образовываться ветровые тени (застойные зоны) с близкой к нулю средней скоростью ветра и интенсивным турбулентным перемешиванием. Данные формулы предназначены для расчета приземных концентраций в слое 0-2 м и вертикального распределения концентраций в приземном слое воздуха (включая расчет концентраций у стен и крыш зданий) с учетом влияния застройки.

Учет влияния застройки осуществляется для источников средней высоты и наземных источников. Расчет загрязнения воздуха от высоких источников, как правило производится без учета влияния застройки.

Для каждого из рассматриваемых источников перед выполнением расчетов с Расчет загрязнения воздуха с учетом влияния застройки производится в тех случаях, когда здание удалено от источника на расстояние менее х_М, или когда источник расположен на здании или в зонах возможного образования ветровых теней. При этом высота здания Н_з должна быть не менее 0,4 высоты источника Н (Н_з ). Если здание удалено от источника на расстояние большее, чем 0,5х_М, и основание источника не размещается в зоне возможного образования ветровой тени, то учет влияния застройки производится в случаях, когда высота здания превышает 0,7 высоты источника (Н_з>0,7Н).

Как правило, не подлежат учету здания и сооружения высотой менее 5 м, а также здания и сооружения, максимальный линейный размер которых по горизонтали не превосходит 10 м.

Рассматриваемое здание аппроксимируется параллелепипедом, высотой Н_з, длиной L’_д (размер наибольшей стороны основания) и шириной L’_ш. Высота Н_з определяется по формуле:

Н_з=

где V_з- фактический объем здания, S₀- фактическая площадь основания. Значения L’_д и L’_ш должны удовлетворять условию L’_дL’_ш =S₀, а положение боковых сторон аппроксимирующего параллелепипеда выбирается так, чтобы они были близки к стенам зданий.

а ) 11 111

1

Для каждого здания при заданном направлении ветра различают три основных типа ветровых теней (рис. а): подветренная (1), на крыше (11) и наветренная (зона подпора) (111). Максимальные значения Н₁, Н₁₁ , Н₁₁₁ высоты над уровнем земли ветровых теней указанных типов и их протяженности L₁, L₂, L₃ определяются формулами:

Н₁=Н_з, L₁=4L*

при L_д 2L*: H₁₁=H_з+0,4L_д, L₁₁=L_д

при L_д>2L*: H₁₁=H_з+0,4L*, L₁₁=2L*

H₁₁₁=0,5L*, L₁₁₁=L*

где

L*=H_з при H_з L_ш

L*=L_ш при H_з>L_ш

Границы ветровых теней устанавливаются по графикам, приведенным на рис. в-д, или по формулам:

при 0

при 0<x<L₁₁

при

где х – расстояние вдоль направления ветра от расчетной точки до стены здания. Если ветровые тени зданий, которые необходимо учесть в расчетах, пересекаются, то образуется объединенная тень. За границу объединенной зоны принимается огибающая границ зон отдельных зданий, а высота объединенной зоны в различных точках полагается равной максимальной из высот ветровых теней, участвующих в образовании объединенной тени.

К4 – Промышленная котельная

Н₁=Н_з=12м, L₁=4L*=4∙12=48м

при L_д>2L*: H₁₁=H_з+0,4∙L*=12+0,4∙12=16,8м, L₁₁=2L*=24м

H₁₁₁=0,5L*=6м, L₁₁₁=L*=12м,

где

L*=H_з при H_з L_ш

при 0

при 0<x<24

при

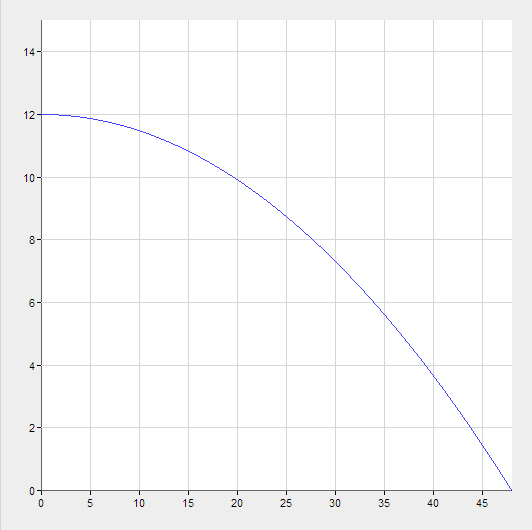

H_I(x)

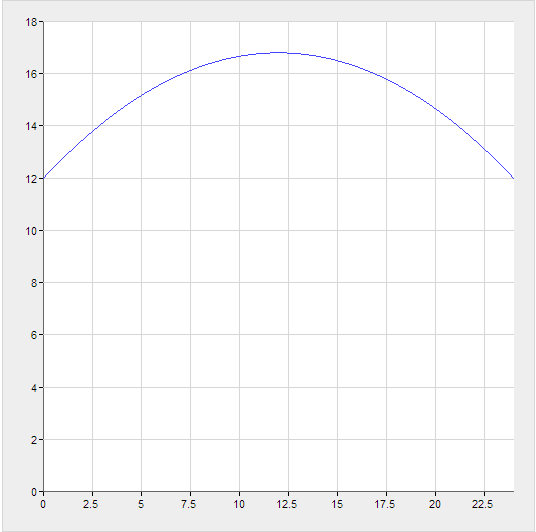

H_II(x)

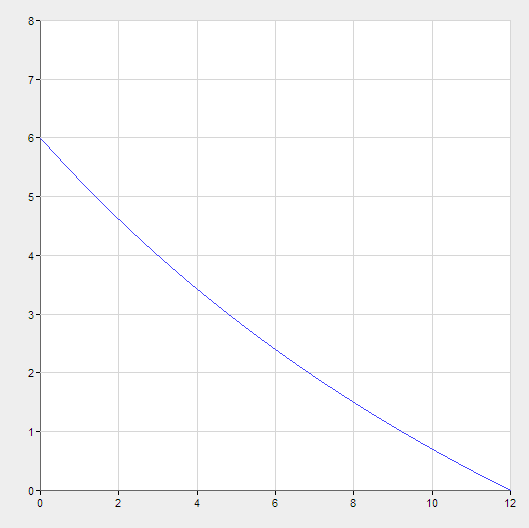

H_III(x)

Данное здание будет влиять на загрязнение воздуха, если рядом с ним расположить другое здание на расстоянии меньше 48м.

К5 – Администрация

Н₁=Н_з=5м, L₁=4L*=4∙5=20м

при L_д>2L*: H₁₁=H_з+0,4∙L*=5+0,4∙5=7м, L₁₁=2L*=10м

H₁₁₁=0,5L*=2,5м, L₁₁₁=L*=5м,

где

L*=H_з при H_з L_ш

при 0

при 0<x<10

при

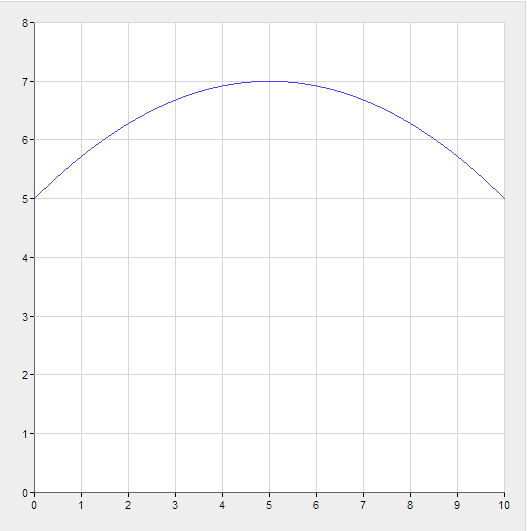

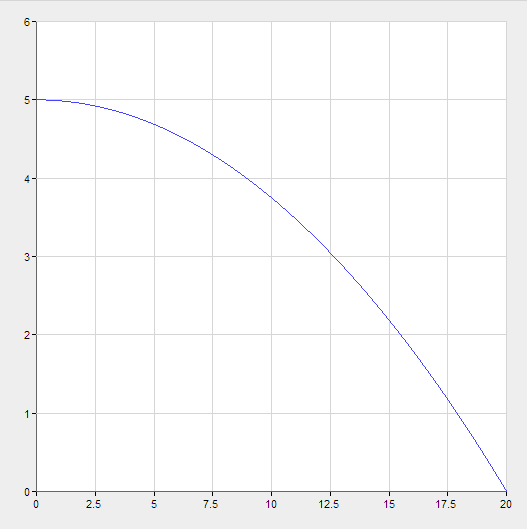

H_I(x)

H_II(x)

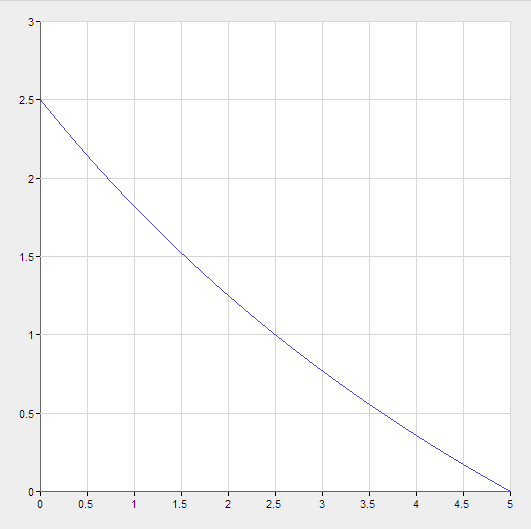

H_III(x)

Данное здание будет влиять на загрязнение воздуха, если рядом с ним расположить другое здание на расстоянии меньше 20м.

Вывод

В данном курсовом проекте была проведена экологическая экспертиза предприятия с привязкой к карте местности. Рассматривался расчёт валового максимально разового выбросов загрязняющих веществ, выделяющихся при сгорании мазута в котлоагрегатах котельной, расчёт максимальных концентраций ЗВ в приземном слое атмосферы и по оси факела выброса (так же при неблагоприятных погодных условиях), провели анализ возможности возникновения аэродинамических теней. В ходе расчётов выяснилось, что при отсутствии очистных установок СЗЗ больше установленной.

Список литературы:

1. Скибенко В.В. Контроль и защита ОС методическое пособие. – М.: Издательство МЭИ, 2005

2. Скибенко В.В. Регламентация ЗВ в биосфере: учебное пособие. – М.: Издательство МЭИ, 2003

3. ГН 2.1.6.1338-03
