НАЦИОНАЛЬНЫЙ ИССЛЕДОВАТЕЛЬСКИЙ УНИВЕРСИТЕТ

МОСКОВСКИЙ ЭНЕРГЕТИЧЕСКИЙ ИНСТИТУТ

Кафедра ИЭиОТ

РАСЧЕТНО-ПОЯСНИТЕЛЬНАЯ ЗАПИСКА

к курсовому проекту

МЕТОДЫ И ПРИБОРЫ КОНТРОЛЯ ОКРУЖАЮЩЕЙ СРЕДЫ И ЭКОЛОГИЧЕСКОГО МОНИТОРИНГА

Вариант 15

Группа Эл-18-09

Студент: Серёгина Д.С.

Преподаватель: Скибенко В.В.

Москва, 2013 год

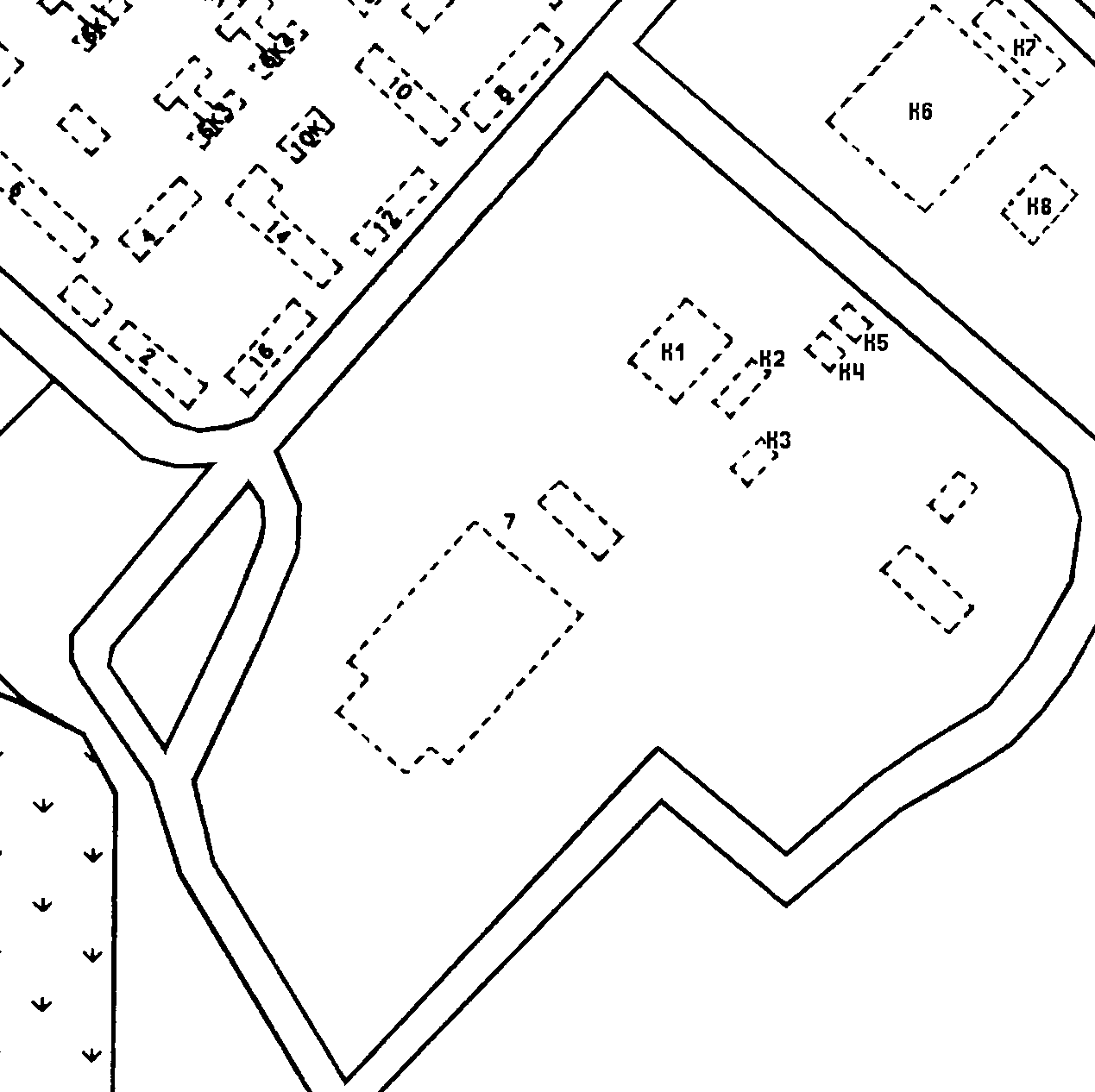

КАРТА – СХЕМА № 7

ПРОИЗВОДСТВЕННОГО ОБЪЕКТА

Основой для разработки данного курсового проекта является курс «Экологический мониторинг».

Исходными данными для выполнения курсового проекта являются:

1. Топографические характеристики:

• рельеф местности;

• привязка предприятия к карте;

• метеорологические характеристики района нахождения предприятия;

• скорость ветра, повторяемость превышения которой составляет 5%;

• среднегодовая роза ветров по восьми румбам;

• данные о фоновом загрязнении атмосферы.

2. Технологические характеристики производства:

• характер технологического процесса;

• типы источников и их расположение;

• высота трубы, диаметр устья источника, температура и скорость истечения газовоздушной смеси на выходе из источника.

Расчетная записка должна содержать:

1. Описание производственного объекта (состав корпусов, участков, источников загрязнения атмосферы и выделения загрязняющих веществ) на основании карты-схемы. Описание технологии процессов.

2. Для каждого производственного участка цеха описание источников выделения загрязняющих веществ и принципиальную схему процесса. Характеристику выделяющихся загрязняющих веществ, их качественный и количественный состав.

3. Расчет валовых и максимально разовых выбросов.

4. Расчет максимальной концентрации ЗВ в приземном слое атмосферы и по оси факела выброса, а также расчет максимальной концентрации в приземном слое атмосферы при неблагоприятных погодных условиях.

5. Анализ возможности возникновения аэродинамических теней.

Вари ант зада ния	Варкар ты	Номера корпу- сов	Наименов. участка	Размеры помещений, м			Вы сота ИЗА	Диаметр устья ист., м	Скор . сме си	T, °С
				Дли на	Ширина	Высота
15	7	К5	Администрация	25	14	5	-	-	-	-
		К4	Мех обработки	25	15	12	25	0,5	4,5	45

Справка № 15 о составе производства и оборудования.

Промышленная котельная

Тип топки	Вид топлива	Количество дней в самом холодном месяце года	Расход топлива, тыс тонн
			За год	В самый холодный месяц года
Камерная топка производительностью 6 т/ч	Мазут сернистый	31	28	0,6

1. Расчет выбросов загрязняющих веществ при сжигании в котлоагрегатах котельной

Котлоагрегаты котельных работают на различных видах топлива (твердом, жидком и газообразном). Выбросы загрязняющих веществ зависят как от количества и вида топлива, так и от типа котлоагрегата.

Учитываемыми загрязняющими веществами, выделяющимися при сгорании топлива, являются твердые частицы, оксид углерода, сернистый ангидрид, пятиокись ванадия.

Валовый выброс твердых частиц в дымовых газах котельных определяется по формуле, т/год:

т/год,

где q_Т=0,1% - зольность топлива , в %;

m – количество израсходованного топлива за год, т/год;

=0,010 - безразмерный коэффициент;

_т=0 (нет очистки) – эффективность золоуловителей.

Максимально разовый выброс определяется по формуле, г/с:

г/с,

где m’ - расход топлива за самый холодный месяц года, т;

n - количество дней в самом холодном месяце этого года.

Валовый выброс оксида углерода рассчитывается по формуле, т/год:

т/год,

где q_мех=0,5 - потери теплоты вследствие механической неполноты сгорания топлива, %;

m – количество израсходованного топлива за год, т/год, тыс. м³/год;

С_со – выход окиси углерода при сжигании топлива, кг/т, кг/тыс.м³.

кг/т,

где q_хим=0,5 – потери теплоты вследствие химической неполноты сгорания топлива , %;

R= 0,65 (для мазута) – коэффициент, учитывающий долю потерь теплоты вследствие химической неполноты сгорания топлива:

Q_i^r =39,85 МДж/кг – низшая теплота сгорания натурального топлива.

Максимально разовый выброс оксида углерода определяется по формуле, г/с:

г/с,

где m’ - расход топлива за самый холодный месяц года, т;

Валовый выброс оксидов азота определяется по формуле, т/год:

т/год,

где К_NO2=0,100 – параметр, определяющий количество окислов азота, образующихся на 1 ГДж тепла, кг/ГДж, для различных видов топлива в зависимости от производительности котлоагрегата;

 - коэффициент, зависящий от степени снижения выбросов окислов азота в результате применения технических решений. Для котлов производительностью до 30 т/час  = 0.

Максимально разовый выброс определяется по формуле, г/с:

г/с,

Валовый выброс оксидов серы определяется только для твердого и жидкого топлива по формуле, т/год:

т/год,

где S^r =1,9 – содержание серы в топливе, %;

- доля оксидов серы, связываемых летучей золой топлива. Для мазута 0,2;

- доля оксидов серы, улавливаемых в золоуловителе. Для сухих золоуловителей - принимается равной 0.

Максимально разовый выброс определяется по формуле, г/с:

г/с,

Расчет выбросов пятиокиси ванадия, поступающей в атмосферу с дымовыми газами при сжигании жидкого топлива, выполняется по формуле, кг/год:

т/год,

где В’ – количество мазута израсходованного за год, т;

– содержание ванадия в жидком топливе, г/т; (при отсутствии результатов анализа топлива, для мазута с S^r > 0,4 %) определяют по формуле:

г/т,

S –для сернистого мазута – 1,9;

_ос=0 – коэффициент оседания пятиокиси ванадия на поверхностях нагрева котлов;

_т=0 – доля твердых частиц в продуктах сгорания жидкого топлива (оценивается по средним показателям работы улавливающих устройств за год);

Расчет максимально разового выброса ванадия проводится по формуле, г/с:

г/с,

где В’’ – количество мазута, израсходованного в самый холодный месяц года, т;

n – количество дней в расчетном месяце.

Суммарный выброс:

т/год,

г/с.

2. РАСЧЕТ ЗАГРЯЗНЕНИЯ АТМОСФЕРЫ ВЫБРОСАМИ ОДИНОЧНОГО ИСТОЧНИКА.
