3. Порядок виконання роботи.

  1. Вивчити методику вимірювання питомих втрат ватметром методом (разд. 2 інструкції).

  2. Зібрати і перевірити роботу електричного ланцюга установки для визначення втрат (рис.2).

  3. Підготувати зразки електротехнічної сталі для вимірювання:

    1. зважити;

    2. розрахувати площу поперечного перетину по формулі:

, (1 – 20)

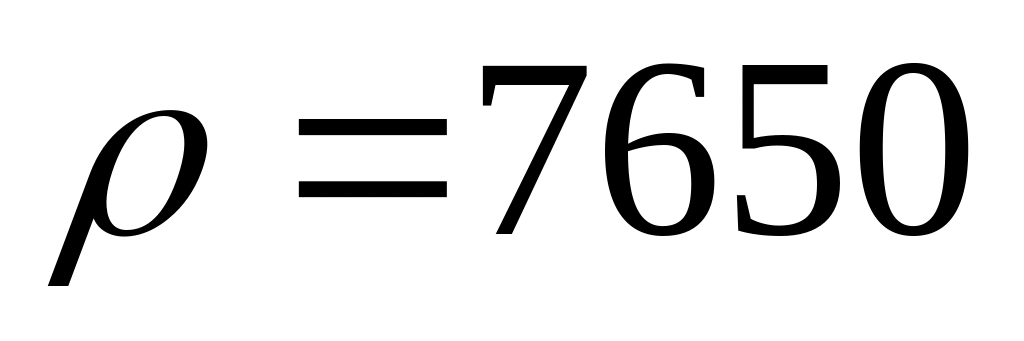

де: m – маса зразку, кг; – густина електротехнічної сталі, з якої зроблений зразок ( кг/м3); ln – довжина смуги, ( м);

    1. зібрати магнітний ланцюг у вигляді квадрата (упаковка смуг внахлестку).

  1. У присутності викладача включити установку, прогріти прилади.

  2. Вимірювання на апараті Епштейна полягають в наступному. Вибирають значення максимальної індукції при якій треба визначити величину втрат.

По формулі:

, (1 – 21)

розраховують величини є.р.с. у вторинній обмотці апарату і знаходять свідчення вольтметра, відповідні вибраним значенням індукції. Потім пропускають струм в первинній обмотці апарату; збільшуючи його зміни генератора збудження доти, поки вольтметр у вторинному колі не відхилиться до ділення, відповідного необхідному значенню є.р.с., і помічають при цьому відхилення ватметра . По свідченню ватметра і вольтметра обчислюють повні втрати згідно формулі (1 – 15), де .

  1. У формулі (1 – 15) входить є.р.с., індукована у вторинній обмотці апарату при зміні магнітного потоку в зразку. Проте повна є.р.с. у вторинній обмотці апарату визначається не тільки зміною магнітного потоку в зразку, але і потоку в повітряному зазорі між поверхнею зразка і вимірювальною обмоткою. Тому при підстановці в (1 – 15) величини є.р.с., визначеною за допомогою вольтметра рис. 2 виходить завищена величина індукції .

Для визначення дійсного значення індукції треба із зміряної величини відняти поправку:

, (1 – 22)

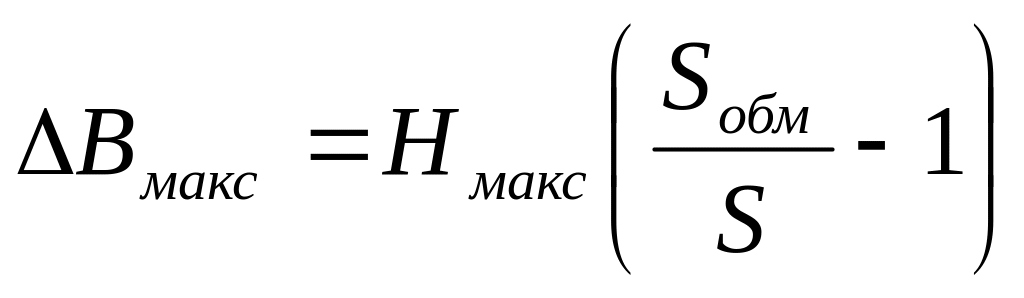

де – перетин вимірювальної обмотки; – перетин зразка; – максимальна напруженість поля, що намагнічує, відповідна даному значенню ; – індуктивність, ; – довжина магнітного шляху ( ).

4. Питання для самостійної роботи і контрольні завдання.

  1. Особливості поведінки феромагнітних матеріалів в змінних магнітних полях.

  2. Основні магнітні характеристики феромагнітних матеріалів, в змінних магнітних полях (згідно представленням В.К. Аркадьева):

  1. динамічна крива індукції;

  2. динамічна петля гістерезисну;

  3. амплітдная (повна) пружна і в'язка магнітна проникність;

  4. реальна динамічна петля гістерезису і еквівалентна їй за площею еліптична петля.

  1. Причини і механізми магнітного гістерезису. Зв'язок електромагнітних втрат енергії із статичною і динамічною петлями магнітного гістерезисну.

  2. Втрати на статичний гістерезис, вихрові і додаткові електромагнітні втрати енергії.

  3. Доменна структура і електромагнітні втрати енергії в трансформаторних сталях; природа додаткових втрат.
