Контрольные вопросы:

1. Какой фильтр называется ФНЧ?

2. Какой фильтр называется ФВЧ?

3. Какой фильтр называется ПФ?

4. Какой фильтр называется ЗФ?

Задание на срс и срсп

Решение задач из «Сборника задач и упражнений по курсу ТЭЦ», стр. 105-106

Глоссарий

№	На русском языке	На казахском языке	На английском языке
1	ФВЧ	ЖЖС	Filter of high freq
2	ФНЧ	ТЖС	Filter of low freq
3	ЗФ	БС
4	ПФ	ЖС

Свободные графы глоссария заполнить самостоятельно

Лекция 14 Электрические фильтры Чебышева. Нч, вч, пф, зф

Фильтры с характеристикой Чебышева отличаются от фильтров Баттерворта тем, что в ПП характеристика ослабления изменяется по колебательному закону, а ПЗ крутизна характеристики оказывается большей, чем у фильтров Баттерворта.

Фильтры Чебышева могут быть только нечетного порядка для сохранения равноволнового характера ослабления в ПП.

Фильтр получил название в честь известного русского математика XIX века Пафнутия Львовича Чебышёва, так как характеристики этого фильтра основываются на многочленах Чебышёва.

Фильтры Чебышёва обычно используются там, где требуется с помощью фильтра небольшого порядка обеспечить требуемые характеристики АЧХ, в частности, хорошее подавление частот из полосы запирания, и при этом гладкость АЧХ на частотах полос пропускания и запирания не столь важна.

Схемы фильтров Чебышева

1. Фнч Чебышева 3-го порядка

2. Фвч Чебышева 3-го порядка

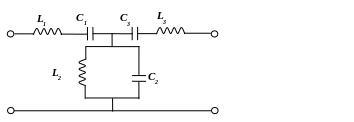

3. Пф Чебышева

Схемы фильтров Чебышева конструктивно ничем не отличаются от схем фильтров Баттерворта, но параметры L и C подобраны таким образом, что основными особенностями фильтров являются:

1.В ПП характеристика имеет равноволновый характер.

2. Крутизна характеристика фильтров Чебышева в ПЗ существенно больше, чем у фильтров Баттерворта того же порядка.

3. ПП фильтров Чебышева считается в диапазоне частот, рабочее затухание которых не больше величины ∆ а - неравномерности затухания. Эта величина не превышает 3 дБ и зависит от коэффициента сжатия ε.

Δа = 10 lg ( 1 + ε

Характеристики фильтров Чебышева

Контрольные вопросы:

1. Какой фильтр называется ФНЧ?

2. Какой фильтр называется ФВЧ?

3. Какой фильтр называется ПФ?

4. Какой фильтр называется ЗФ?

5. Как определяется число экстремумов?

Задание на срс и срсп

Выполнить рефераты в программе Power Point и защитить их по темам :

Выполнить презентации в программе Power Point и защитить их по темам :

1. «Принцип работы, достоинства и недостатки, область применения ФНЧ Чебышева»

2. «Принцип работы, достоинства и недостатки, область применения ФВЧ Чебышева»

3. «Принцип работы, достоинства и недостатки, область применения ПФ Чебышева»

[ОЛ 2, стр427-433.]

Используя Интернет ресурсы.

Глоссарий

№		На русском языке		На казахском языке	На английском языке
1		ФВЧ		ЖЖС
2		ФНЧ		ТЖС
3		ЗФ		БС
4		ПФ		ЖС
5		Экстремум		Экстремум
6	Центральная частота		Орталық жиілік

Свободные графы глоссария заполнить самостоятельно
