Описание лабораторной установки (Используемые приборы)
Конструктивно измеритель КСВН и ослабления типа Р2-61 выполнен в настольном варианте и состоит из следующих блоков и узлов:
Генератор качающейся частоты ГКЧ-52;
Индикаторный блок КСВН и ослабления Я2Р-67;
Измерительные СВЧ компоненты (короткозамыкатели и согласованные нагрузки).
Характеристика измерителя Р2-61 представлена в таблице
Тип прибора |
Параметр |
Значение параметра |
Измеритель КСВН и ослабления Р2-61 |
Диапазон частот |
От 8.15 до 12.05 ГГц |
Тип выходного тракта |
Коаксиальный |
|
Волновое сопротивление выходного тракта генератора |
50 Ом |
Индикаторный блок прибора является измерителем отношений двух напряжений для одной частоты рабочего сигнала. Отсчет измеряемых величин КСВ и ослабления осуществляется по экрану ЭЛТ и отсчетному устройству с переключаемыми шкалами. Чувствительность канала отраженной волны не хуже 1мкВ. Пределы входных напряжений 0.03-10 мВ; пределы измерения КСВ - 1.01-5.0; пределы измерения ослабления 0-30 дБ. В измерителе обеспечиваются следующие режимы перестройки частоты:
ручная перестройка частоты; ручное качание частоты;
разовое качание частоты с ручным запуском;
периодическое качание частоты;
перестройка частоты может осуществляться от внешнего источника напряжением от 0 до 10 В.
Длительность периодов автоматического качания частоты составляет 0.08; 1; 10; 40 с. Полоса качания частоты – максимальная - полный диапазон частот; минимальная – не более 1% от максимальной частоты рабочего диапазона.
Основная погрешность измерения частоты и граничных частот полосы качания не превышает 0.02f макс, где f макс – значение максимальной частоты рабочего диапазона.
На экране ЭЛТ индикатора наблюдаются две частотные метки. Амплитуда меток регулируется в пределах от 0 до 5 мм.
Измеритель обеспечивает свои технические характеристики, в пределах установленных норм, после времени установления рабочего режима, равного 15 минут.
Измеритель управляется органами управления на блоке ГКЧ и на блоке индикатора.
Основные органы управления ГКЧ размещены на лицевой стороне панели блока управления и блока СВЧ:
тумблер «Сеть» служит для включения сети питания;
ручка «F1,F0» служит для установки начальной частоты полосы качания в режиме «F1-F2» ручной перестройки частоты в режиме «Fo» и центральной частоты в режиме «F0» и центральной частоты в режиме «F»;
ручка «F2, F» служит для установки конечной частоты полосы качания в режиме «F1- F2» и девиации частоты в режиме «F»;
ручки «М1» и «М2» служат для установки отсчетных меток;
ручка «Руч.» служит для ручного качания частоты в режиме «F1-F2» в полосе, обусловленной положением ручек «F1,F0» и «F2,F»;
ручки «М1» и «М2 амплитуда» служат для регулировки амплитуды меток;
ручка «УРОВЕНЬ» служит для установления уровня СВЧ мощности на выходе ГКЧ при работе в режиме АРМ;
переключатель «АМ» служит для установления режима амплитудной модуляции;
переключатель «ВР. ПЕРЕСТРОЙКИ s» служит для установки периода автоматического качания частоты, разового запуска развертки 40 с при нажатии кнопки «Пуск», подключения режима ручного качания частоты при нажатии кнопки «Руч.»;
переключатель «Режим перестройки» служит для установления режима работы ГКЧ;
переключатель индикации «F0», «F1», «М1», «М2», «F2», «F» служит для включения цифровой индикации частоты, соответствующей положению ручек «F1,F0»; «М1»; «М2»; «F2, F» и переключателя «Режим перестройки»;
переключатель «Внешн.» Служит для установления системы «АРМ» в режим НГ или «АМ» от внешнего датчика АРМ;
разъем «АРМ» служит для подачи сигнала на вход усилителя АРМ от внешнего датчика при нажатой кнопке «НГ» или «АМ» переключателя «Внеш.»;
тумблер «СВЧ» служит для отключения СВЧ мощности на выходе ГКЧ при открытом разъеме «Выход»;
разъем «Выход» служит для подачи мощности во внешний тракт.

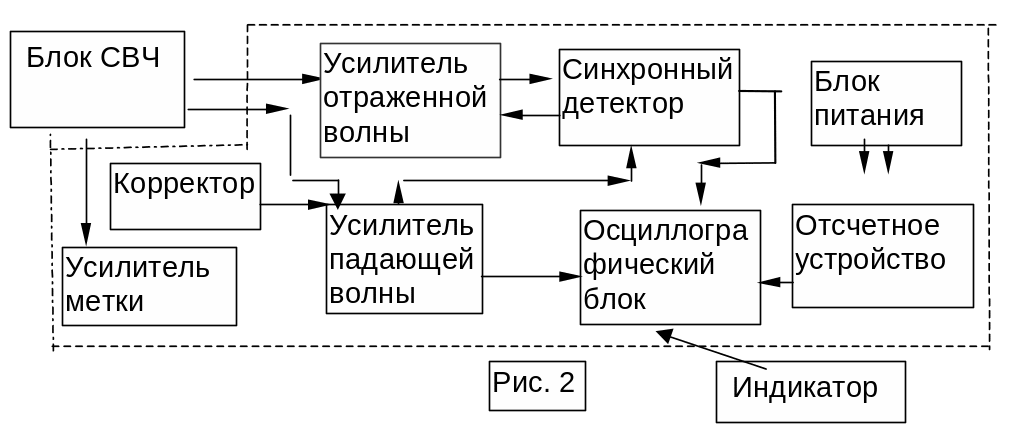

Структурная схема блока индикатора представлена на рис. 2.
