5Расчёт внешней скоростной характеристики дизеля

Расчётные точки скоростной характеристики. Принимаем: n_min = 600 об/мин; далее через каждые 300 об/мин и n_N = 2400 об/мин.

Все расчётные данные заносятся в табл. 5.1.

Мощность в расчётных точках:

кВт; (5.1)

Эффективный крутящий момент:

,

тогда: кВт; (5.2)

Среднее эффективное давление:

МПа; (5.3)

Средняя скорость поршня:

м/с; (5.4)

Среднее давление механических потерь:

; (5.5)

Среднее индикаторное давление:

р_ix = p_ex + p_Mx МПа; (5.6)

Индикаторный крутящий момент:

Н·м; (5.7)

Удельный эффективный расход топлива:

г / (кВт·ч); (5.8)

Часовой расход топлива:

В_тx = 10^-3 · b_ex · N_ex; (5.9)

Коэффициент избытка воздуха:

_{n min} = 0,74 · _N = 0,74 · 0,17 = 1,25. (5.10)

Соединяя точки _{n min} и _N прямой линией, получим значения _х для всех расчётных точек дизеля.

Коэффициент наполнения:

η_Vx = p_ex · l₀ · _x · g_ex / (3600 · _к); (5.11)

Таблица 4.3

Результаты расчета скоростных характеристик дизеля

Частота враще-ния колен-вала nx, об/мин	Параметры внешней скоростной характеристики
	Nex, кВт	Mex, Н*м	pex, Мпа	Cпх, м/с	рмх, Мпа	рiх, Мпа	Мiх, Н*м	bex, г/кВт*ч	Bтх, кг/ч	x	ηVx
600	52,76	840,13	1,135	2,28	0,116	1,251	926,30	293,53	15,49	1,11	0,905
900	83,73	888,85	1,200	3,42	0,129	1,329	984,05	265,83	22,26	1,175	0,917
1200	114,73	913,46	1,234	4,56	0,143	1,377	1019,59	245,61	28,18	1,24	0,920
1500	143,48	913,89	1,234	5,7	0,156	1,390	1029,22	232,88	33,41	1,305	0,918
1800	167,73	890,29	1,202	6,84	0,170	1,372	1015,89	227,64	38,18	1,37	0,918
2100	185,20	842,58	1,138	7,98	0,183	1,321	978,13	229,89	42,58	1,435	0,919
2400	193,63	770,82	1,041	9,12	0,197	1,238	916,67	239,62	46,40	1,5	0,916

По расчётным данным, приведённым в табл. 5.1, строим скоростные характеристики двигателя рис. 5.1.

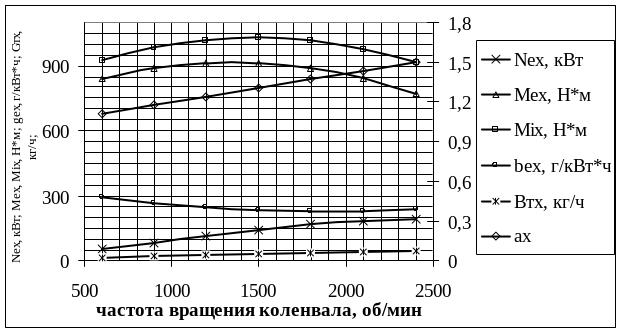

Рис. 5.1. Скоростные характеристики дизеля

Коэффициент приспособляемости:

К = М_emax / М_eN = 913,89 / 770,82 = 1,19. (5.12)

где: М_еmax определён по скоростной характеристике и равен 913,89 Н · м.
