Вопрос 7. Методы и приборы измерения расхода.
Существуют следующие методы измерения расхода:
Переменного перепада давления
Постоянного перепада давления
Скоростного напора
Объемные тахометрические
Электромагнитные
Ультрозвуковые
Тепловые
Инерциальные (кореолесовы)
Оптические
Вопрос 8. Метод переменного перепада давления.

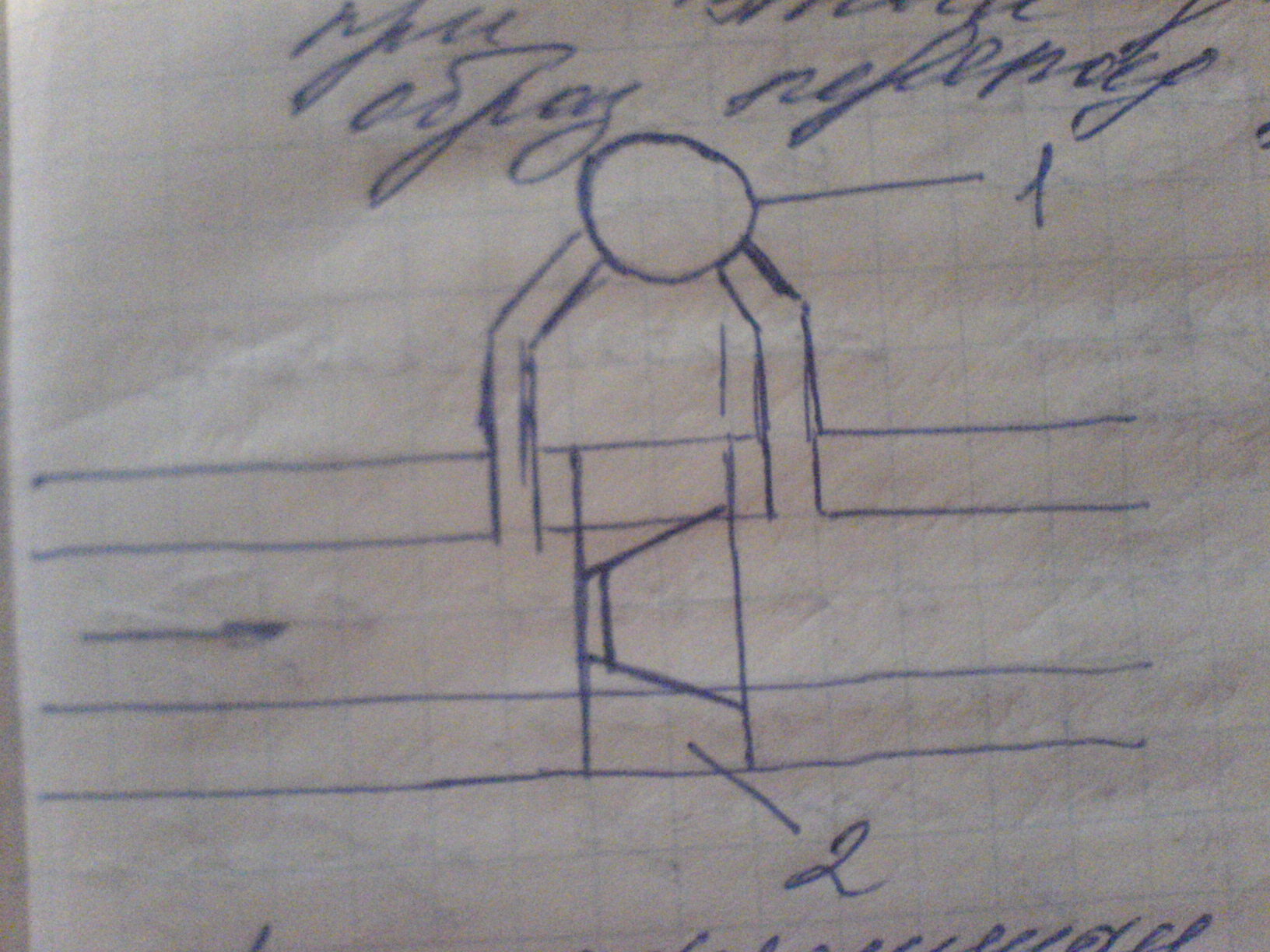

Является самым распространенным и достаточно точным. Физ. сущность заключается в следующем: в трубопроводе в котором необходимо измерить расход жидкости, газа, устанавливается диафрагма (сужающее устройство) , при этом до и после диафрагмы образуется перепад давления.
1-дифференциальный манометр
2-дифрагма

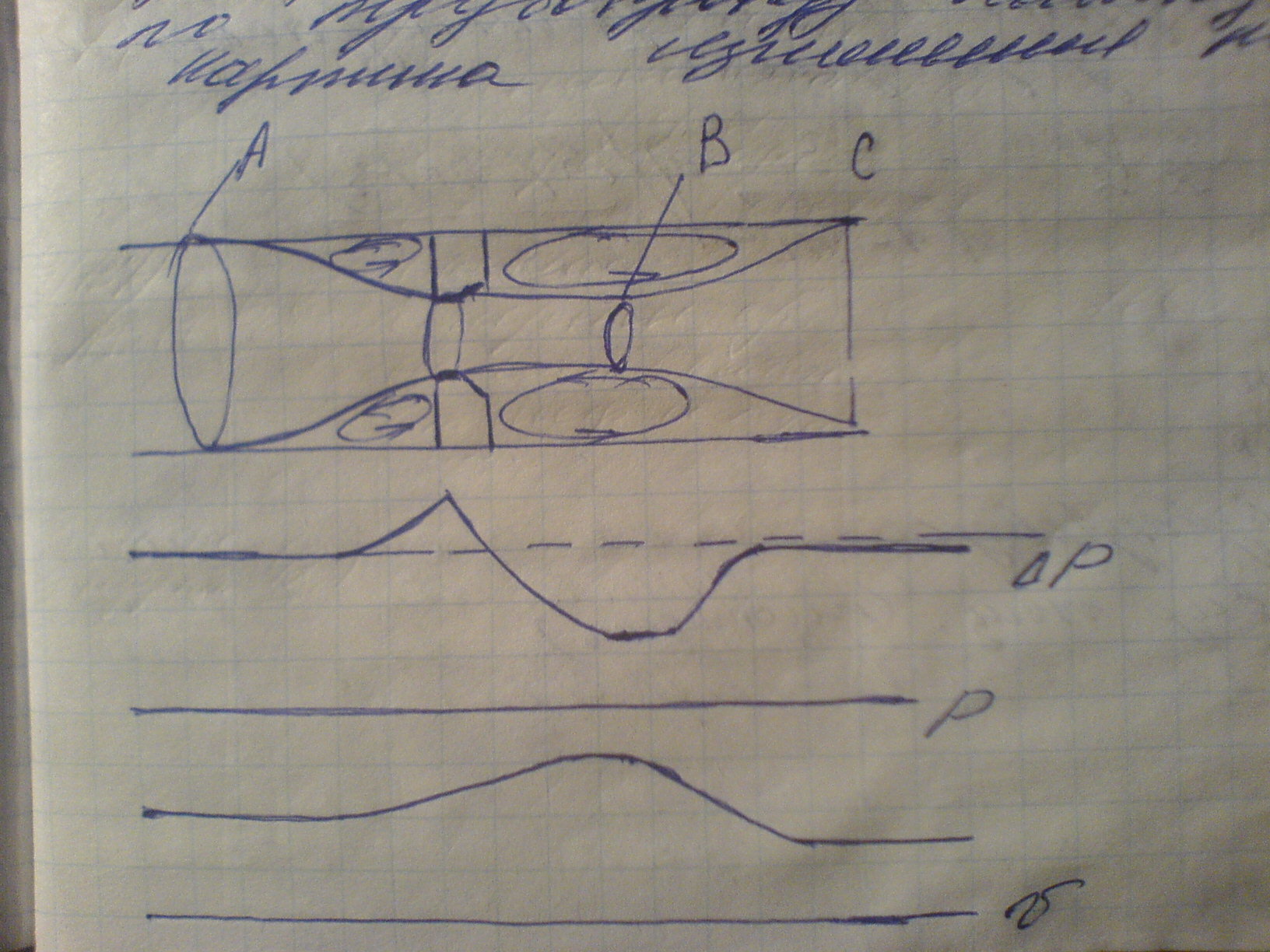

При переходе жидкости или газа по трубопроводу наблюдается следующая картина
эпюра давления
эпюра скорости
Рассмотрим 3 сечения A,B,C.
А - после него начинается сужение потока жидкости или газа
В – максимальное сужение потока жидкости или газа
С – сечение в котором восстанавливаются процессы течения
До диафрагмы и после образуются турбулентные завихрения жидкости или газа, которые приводят к потере давления Δр.

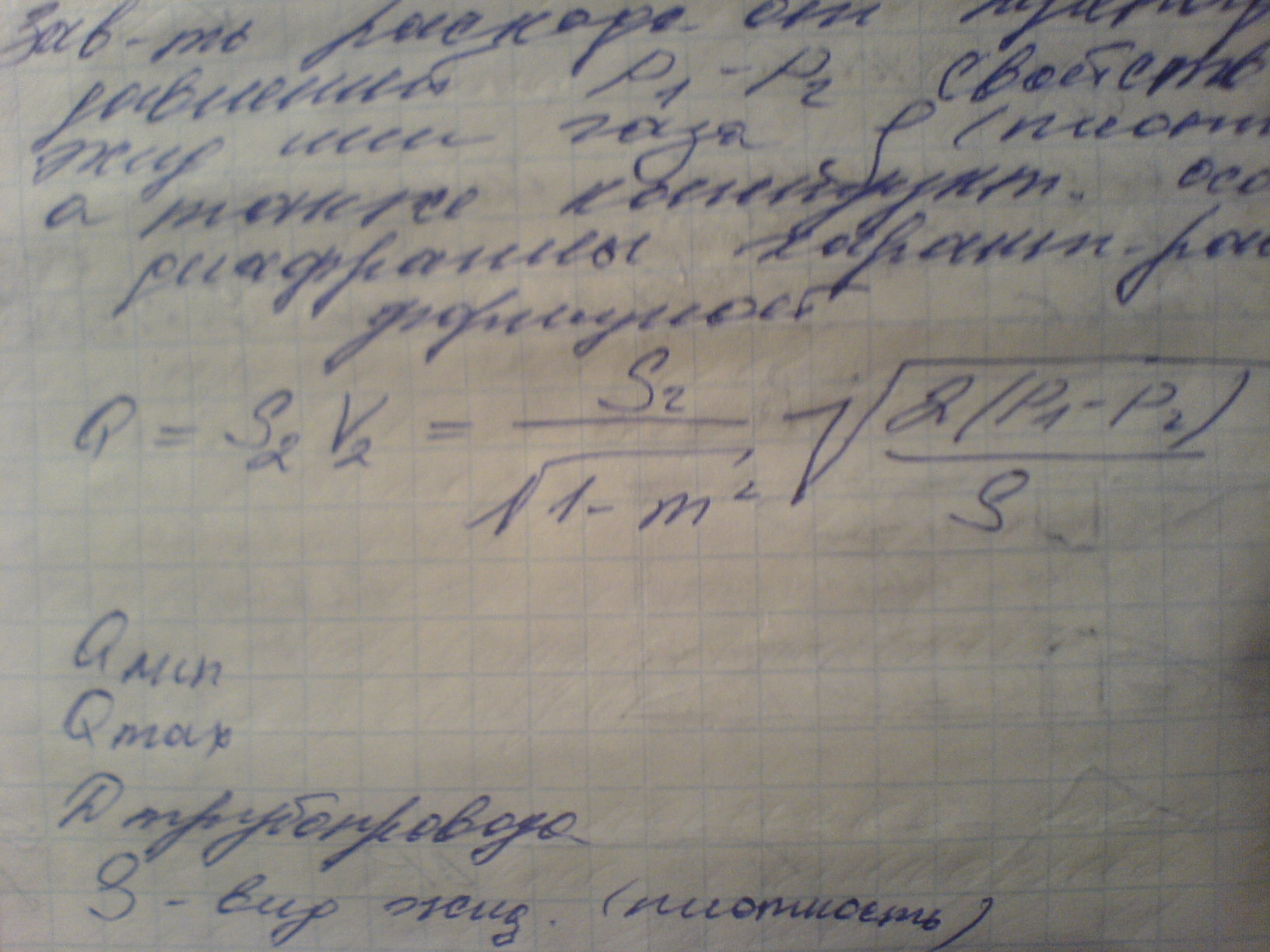

Зависимость расхода от перепада р1-р2, свойств жидкости или газа ρ (плотность) а так же конструкторской особенности диафрагмы характеризует след формулой
Вопрос 9. Основные типы сужающих устройств и особенности их применения. Назначение и схема подключения корректора объема газа.
Если при измерении расхода N изменяется давление то используют в этих случаях сопла и сопла Винтури
При измерении расхода газа для объективного расхода потребления газ приводят к нормальным условиям (760 мм рт.ст.; 20ºС)

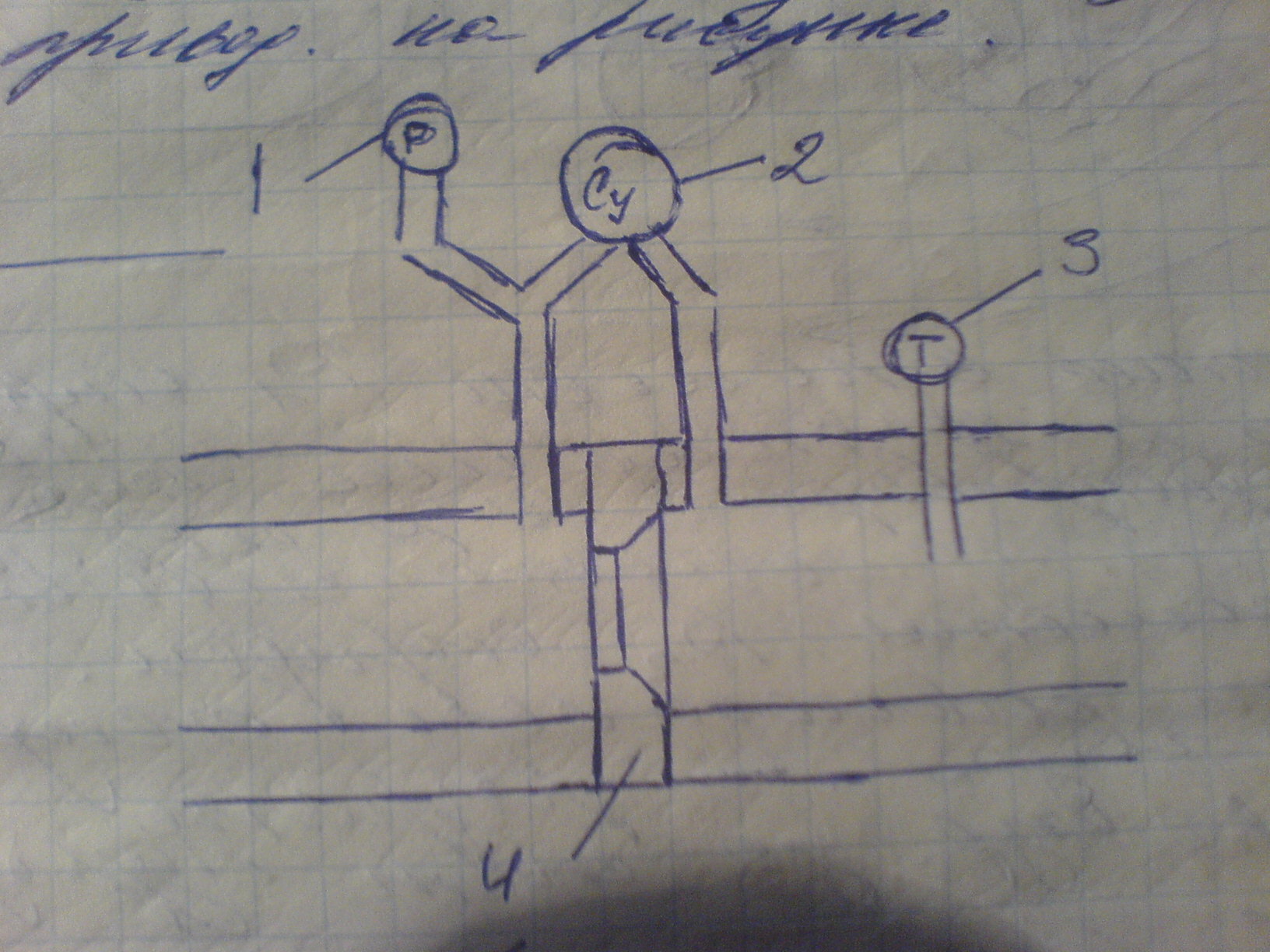

Для этого используют схему измерения приведенную на рисунке.
1-манометр
2-дифференциальный манометр
3-термометр
4-диафрагма
Устройство которое вычисляет расход газа называется корректором.
Схема включения приведена на рисунке.
P
ВУ
ИН
D
T
Vну = V1*(P1/Pну)
