2. Схеми ввімкнення бт. Параметри бт при різних схемах ввімкнення.

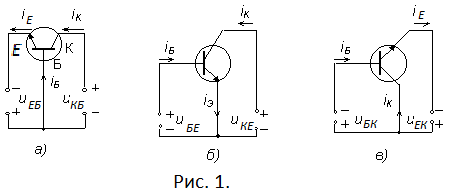

У більшості електричних схем транзистор використовується як чотириполюсник, тобто пристрій, що має два вхідних і два вихідних виводи. Очевидно, що, оскільки транзистор має тільки три виводи, для його використання як чотириполюсника необхідно один з виводів зробити спільним для вхідного і вихідного кола. Відповідно розрізняють три схеми включення транзистора, залежно від того, який з електродів підключається як до вхідних так і до вихідних клем: схема із спільною базою (СБ), спільним емітером (СЕ) і спільним колектором (СК). На рис. показані полярності напруг між електродами та напрямки струмів, відповідні активного режиму в зазначених схемах включення транзистора. Слід відзначити, що струми транзистора позначаються індексом електроду, у зовнішнє коло якого протікає даний струм, а напруги між електродами позначаються двома індексами, причому другим вказується індекс, однаковий з назвою спільного електрода рис.1.
У
схемі з спільною
базою рис.1
а) вхідним колом є коло емітера, а вихідним
- коло колектора. Напруга UЕБ
прикладається до емітерного переходу,
а напруга UКБ
- до колекторного. Наведені на малюнку
полярності напруг (UЕБ
<0; UКБ>
0)
забезпечують відкритий стан емітерного
переходу і закритий стан колекторного
переходу, що відповідає активному режиму
роботи транзистора.
У схемі з спільним емітером рис. 1 б) вхідне коло це коло бази, а вихідне - коло колектора. У схемі СЕ напруга UБЕ> 0 прикладається безпосередньо до емітерний переходу і відкриває його. Напруга UКЕ розподіляється між обома переходами: UКЕ = UКБ +UБЕ. Для того, щоб колекторний перехід був закритий, необхідно UКБ = UКЕ - UБЕ> 0, що забезпечується при UКЕ > UБЕ > 0.
У схемі з спільним колектором рис.1 в) вхідним колом є коло бази, а вихідним - коло емітера.
Порівняння підсилювальних властивостей БТ в різних схемах ввімкнення
Параметр |
СЕ |
СБ |
СК |
RВХ |
середній - сотні ом ... одиниці кілоом |
низький-одиниці...десятки ом |
високий - десятки ... сотні килоом |
KI |
β =(50...300) |
α =(0,98...0,998) |
β+1=(50...300) |
KU |
одиниці ... сотні (с інверсією вихідного сигналу) |
десятки ... сотні (без інверсії) |
менше одиниці (без інверсії) |
RВИХ |
середній - одиниці кілоом |
високий - десятки кілоом |
низький - десятки ом |
Співставляючи отримані результати, можна зробити висновки:
Схема с СЕ має високе підсиленя як за напругою, так і за стумом. У неї саме велике підсилення за потужністю. Фаза вихідної напруги інвертована на 180 по відношенню до вхідної. Це сама поширена підсилювальна схема.
Схема с СБ підсилює напругу (приблизно, як і схема СЕ), але не підсилює струм. Фаза вихідної напруги по відношеню до вхідної не змніюється. Схема знаходить застосування в підсилювачах високих и надвисоких частот.
Схема с СК (еміттерний повторювач) не підсилює напругу, але підсилює струм. Основне застосування - узгодження опорів джерела сигналу та низькоомного навантаження.
