2. Опис лабораторного пристрою

Для проведення дослідів використовуємо промислову установку У5052, яка призначена для наладки та перевірки простих релейних захистів та елементів електроавтоматики (реле, контактори, пускачі та ін.) на місці їх установки на електростанціях, підстанціях та промислових підприємствах, або в лабораторіях.

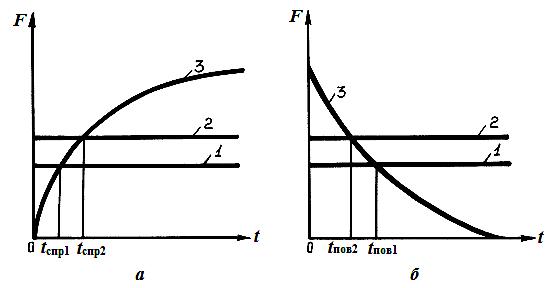

Рис. 1.6. Графіки зміни електромагнітної сили (3) та протидіючої сили (1 та 2, F_пр2 F_пр1) при включенні (а) та виключенні (б).

Установка У5052 складається з двох блоків (К513 - блок регулювальний та К514 - блок навантажувальний), які електрично зв’язані між собою за допомогою кабеля з роз’ємними з’єднаннями.

Установка забезпечує:

• отримання регульованих однофазного змінного та випрямленого постійного струму та напруги;

• вимірювання часових характеристик пристроїв, які піддаються перевірці.

Живлення установки здійснюється від мережі змінного струму частоти (500,5)Гц напругою 220В або 380В, потужністю не менше 6 кВА.

2.1. Застережні заходи при роботі з установкою

При використанні установки У5052 потрібно виконувати такі застережні заходи:

• перемикач «S10» повинен відключатися лише після того, як тумблер «S8» буде переведений в положення ВОЗВРАТ, тільки в цьому режимі допускається маніпулювати перемикачами «S7», «S6», «S12», «S16», «S17», «S19», «S18», «S11» для недопущення їх пошкодження;

• комутація електричних ланцюгів під навантаженням може проводитися тільки контактами магнітного пускача К1, який керується тумблером «S8» та перемикачем «S9»;

• перемикання мережі по струму на контактному містку «S15» дозволяється проводити під навантаженням тільки після установки другого штекера в гніздо ЗАКОРОЧЕНО;

• забороняється відключати постійний струм при навантаженні більшим від 1,5А при «S6» в положенні «U» перемикачами «S8» та «S10» для запобігання пошкодження вимірювача, для відключення ланцюга струм потрібно попередньо знизити до нуля;

• всі переключення на затискачах У5052 та підключення зовнішніх приладів до установки повинно проводитися при відключеному «S10»;

• при відключеному «S10» в розетках «X1»-«X2» (220V) зберігається напруга 220В (тільки при живленні установки від мережі 220В);

• перемикач «S2» нормально повинен бути установлений в положення «» для недопущення зайвих пусків електросекундоміра;

• до зажимів КОНТАКТИ РЕЛЕ можуть підключатися тільки повністю обезструмленні контакти реле, які перевіряються.

Перед подачею напруги на установку потрібно упевнитись в тому, що покажчики всіх вимірювальних приладів знаходяться на нульовій позначці, а перемикачі знаходяться в положенні у відповідності з табл. 2.1.

Коефіцієнт пульсації випрямлених напруги та струму на затискачах «U» у відповідності з табл. 2.2.

Таблиця 2.1.

Перемикач	Положення	Перемикач	Положення
«S2»	«»	«S6»,«S7», «S11»,«S12», «S18»	Відповідно до перевірки
«S8»,«S10», «S13»	ОТКЛ.	«S14»,«S22»	Установлена
«S4»	«5»	«S15»,«S16», «S17»,«S19»	Відповідно вибраному струму
«S5»	«450»	«S20»	Прямий
«S8»	ВОЗВРАТ	Ручка «T1»	Проти годинникової стрілки
«S9»	ОТКЛ.	«R6»	За годинниковою стрілкою (введено резистор)
«S21»	«0»

Таблиця 2.2.

Режим навантаження		Коефіцієнт пульсації на навантаженні, % не більше	Положення перемикача «S12» (мкФ)
Напруга, В	Струм, А
240	0,06	2	«100»
220	0,6	3	«500»
110	1,0	3	«1000»
110	4,5	20	«1000»

Подайте напругу на установку, включіть «S10» і переконайтесь в наявності напруги на схемі по загоранню сигнальною лампи Н1. Після цього відключіть «S10».
