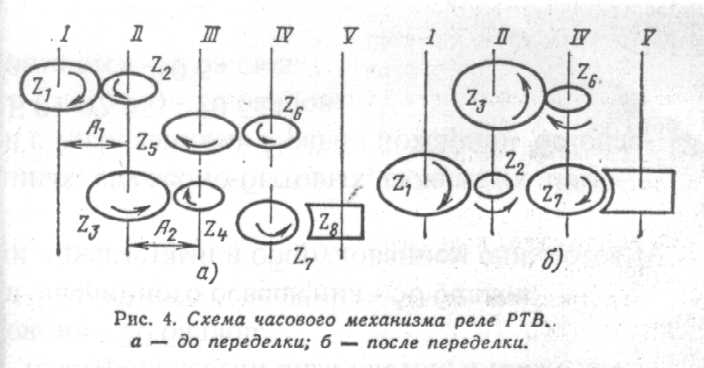

15.37.Возможны ли изменения в часовом механизме реле типа ртв, улучшающие его временные характеристики ?

В распределительных сетях 6-10 кВ для максимальной токовой защиты используются реле типа РТВ с зависимой характеристикой выдержки времени. Однако погрешность работы часового механизма составляет ± 0,3 с т.е. создать ступень селективности 0,5 с затруднительно. В связи с этим в Днепроэнерго была произведена модернизация реле РТВ с изменением передаточного числа шестерен часового механизма, для чего снимается ось ΙΙΙ с шестернями 4 и 5, а ось ΙΙ с шестернями 2 и 3 устанавливаются таким образом, чтобы шестерня 2 находилась в зацеплении с шестерней 1, а шестерня – с шестерней 6 (рис.15.2.). В связи с тем, что направление вращения храпового класс 7 изменяется. Необходимо на оси V поменять местами балансировочное кольцо и храповик, предварительно перевернув последний на оси. Испытания модернизированного реле РТВ-I показали, что реле обладает устойчивыми временными характеристиками с уставками 1; 0,5; и 0,35 с в независимой части.

15.38. Назовите требования технического обслуживания переключателей серии ПМО.

Переключатель состоит из 6 контактных пакетов и механизма переключения. Нумерация неподвижных контактов всех пакетов общая и начинается, если смотреть со стороны рукоятки, с верхнего контакта первого пакета и продолжается по спирали против хода часовой стрелки.

Для предохранения контактов и проводов от повреждений и случайных замыканий, переключатель закрывается кожухом. Электрический монтаж должен производиться медным проводом. Провода должны быть аккуратно уложены на поверхности пакетов, выведены в виде жгута через отверстие в кожухе. Провод к зажимам заземления под кожух не вводить. Контактные зажимы переключателя допускают присоединение: по одному проводу сечением 2,5 мм² или по два проводника, общим сечением 1,75 мм². Минимально допустимое сечение присоединенных проводников 0,75 мм². Многожильные проводники должны быть скручены и залужены.

Электрические соединения между контактами переключателя (перемычки) должны выполняться проводом в виде петли, выходящей за пределы кожуха и заделываемой в общий жгут.

15.39. В чем заключаются особенности регулировки реле РП-251 ?

Реле РП-251, применяемые в качестве выходных реле защит, наряду с необходимой задержкой на срабатывание имеют задержку на возврат 0,4-0,7 с, если не подвергаются специальной регулировке при наладке. По этой причине при застревании подвижной системы реле типа РТ-40/Р, применяемого в схемах УРОВ и в других устройствах, может иметь место ложная работа устройств.

Реле РП-251 регулируют следующим образом: с магнитопровода реле снимают все латунные шайбы, катушку реле закрепляют кольцом со стопорными винтами, регулировочный винт якоря ввинчивают и закрепляют контрогайкой таким образом, чтобы конечный воздушный зазор получить 0,3-0,5 мм, регулируют контактную систему и время срабатывания реле (в пределах 0,05-0,12 с) регулировочным винтом скобы якоря.

Время отпадания реле РП-251 после регулировки получают 0,05 – 0,1 с, что намного меньше уставки УРОВ, принимаемой в большинстве случаев 0,4 с.[72].

15.40. Как нумеруются выводы реле приведенные в справочниках ?

Все схемы внутренних соединений реле даны в справочниках для вида спереди.

У вертикально расположенных рядов нумерация выводов производится сверху вниз слева на право. Выводы, расположенные слева (если смотреть с лицевой стороны) - нечетные. [72].

15.41. Как устранить вибрацию контактов у реле с исполнительным механизмом типа РТ-40 ?

У некоторых экземпляров реле напряжения или тока с исполнительным органом типа РТ-40, включенным на выпрямленный ток, наблюдаются ненормальная вибрация подвижной системы на грани срабатывания и большой разброс параметра срабатывания. В случае исправности диодного моста вибрацию устраняют переменой мест проводников на выходе выпрямителя. Причиной вибрации является несогласованность поля обмоток с направлением остаточной намагниченности железа якоря.[72].

15.42. Как проверить короткозамкнутую обмотку реле серии РНТ-560 ?

Для реле РНТ производят проверку правильности выполнения короткозамкнутой обмотки. Следует убедиться, что изменении R_К в пределах 0 – 10 Ом и замкнутой цепи к.з. обмотки w_к м.д.с. срабатывания практически не изменяется, а при размыкании цепи w_к м.д.с. срабатывния на 20-30%.

Если указанный эффект не обнаружен, измеряют ток в цепи короткозамкнутой обмотки при первичном токе, близком к току срабатывния. При неверном включении секций к.з. обмотки ток в цепи практически отсутствует.[72].

15.43. От чего зависит величина сопротивления R_к в реле серии РНТ ?

Сопротивление R_к в цепи короткозамкнутой обмотки устанавливают:

- при использовании реле РНТ для защиты генераторов, синхронных компенсаторов, сборных шин R_к = 10 Ом;

- в схемах защиты трансформаторов, блоков генератор-трансформатор, реакторов, электродвигателей R_к = 2,5÷ 4 Ом;

- если ТТ дифференциальной защиты сильно загружены, рекомендуется установить R_к = 1 Ом.

Не следует оставлять разомкнутой цепь к.з. обмотки, т.к. в этом случае ухудшается отстройка от апериодической составляющих токов КЗ.[72].

15.44. От чего зависит количество витков первичной обмотки блока БПТ-1002 ?

Уставка – количество витков w₁ первичной обмотки трансформатора Т определяется в зависимости от коэффициента трансформации и типа трансформаторов тока. Для этого существуют таблицы (в частности табл.5-19.[72]) для выбора количества витков в зависимости от типа и коэффициента трансформации ТТ. Приведем наиболее используемые ТТ:

Тип трансформатора тока	Коэффициент трансформации или класс точности	Количество витков w1
ТВТ -35М	150/5 200/5 300/5 400/5 остальные	50 50 100 125 200
ТВТ-35/10	600/5 750/5 1000/5 1500/5	50 75 100 150
ТВТ-110 (исполнение 300 и 600 А)	100/5 150/5 200/5 300/5 400/5 600/5	50 75 100 175 200 200
ТВТ-220	200/5 остальные	125 200
ТВ-220/25 (исполнение 600, 1000 и 2000)	200/5 300/5 остальные	100 150 200
ТПЛ-10 кл. Р	1000/5 400/5 остальные	75 75 50
ТВЛМ- 10 кл. Р	Исполнение 600 А Исполнение 800 А Исполнение 1000 А Исполнение 1500 А	75 100 75 125
ТЛМ-10 кл. Р	Исполнение 300 А Исполнение 800 А Исполнение 1000 А Исполнение 1500 А	75 100 100 125
ТВ-110/20 и ТВ-110/50 (исполнение 200, 300, 600 и 1000 А)	100/5 150/5 200/5 300/ остальные	50 100 100 175 200
ТФНД (ТФМ) – 110М Исполнение 150-600 А Исполнение 400-800 А	Класс Р Класс 0,5 Класс Р Класс 0,5	150 50 200 75
ТФНД (ТФМ) – 110М -ỊỊ Класс 0,5	Класс Р 750/5 -1500/5 1000/5 – 2000/5 остальные	200 75 150 200
ТФНД (ТФМ) -220 -Ị и ТФНД (ТФМ) – 220 -ỊV		200

15.45. Обеспечивается ли защита цепей постоянного тока автоматом установленным на входе блока БПНС-2 ?

На входе блока установлен трехполюсный автоматический выключатель Q1 типа АП-50-3МТ (без максимального расцепителя), обеспечивающий отключение коротких замыканий на выходе блока с временем действия 1,5-2 с, но не менее 0,15 с. Это дает возможность выполнить защиту цепей постоянного тока, питаемых от блока БПНС-2, селективной.[72].

15.46. Как правильно включить БПНС-2 на параллельную работу ?

Особенности параллельной работы нескольких блоков БПНС-2 и загрузка трансформаторов напряжения заключаются в следующим:

- при включении параллельно двух иболее БПНС-2 можно регулировкой резисторов R3, R4 изменять степень загрузки каждого блока (увеличение R3 и R4 ведет к уменьшению загрузки блока);

- при наличии блоков БПНС-2, питающихся от трансформаторов собственных нужд и трансформаторов напряжения, целесообразно в нормальном режиме уменьшить нагрузку блоков, питающихся от ТН, за счет увеличения нагрузки блоков, питающихся от трансформаторов СН.

Измеряется пофазно ток нагрузки трансформатора напряжения при включенных блоках в нормальном режиме. Для трансформатора напряжения НКФ-110 нагрузка должна быть не более 500 В∙А на фазу в классе точности 1 и не более1000 В∙А на фазу в классе точности 3. [72].

15.47. Как производится синхронизация ЛЭП на подстанциях ?

Приборы синхронизации (ручной, автоматической или полуавтоматической) служат для включения на пераллельную работу каких-либо двух участков энергосистемы при помощи выключателя, разделяющего эти участки. Схема цепей синхронизации дает возможность подвести к специальным шинкам синхронизации питание от трансформаторов напряжения соответствующих участков при помощи переключателя синхронизации ПСХ, расположенного на панели, где имеется ключ управления выключателем, выбранным для включения на параллельную работу синхронизируемых участков энергосистемы.

Для всех переключателей ПСХ,установленных на панели управления должна быть одна съемная рукоятка. Таким образом, только один из этих переключателей может находиться во включенном положении, что исключает ошибки при синхронизации. Переключатель ПСХ во включенном положении одним из своих контактов подготовляет цепь включения выключателя, при помощи которого разделяются синхронизированные участки энергосистемы а другими контактами подводит к шинкам синхронизации напряжение от этих участков.

Синхронизация осуществляется с помощью колонки синхронизации, которая подключается к шинкам к шинкам синхронизации переключателем ПРС, имеющим три положения:

«грубо» - грубый контроль по вольтметрам и частотомерам;

«отключено»

«точно» - точный контроль по синхроноскопу, с подключением реле контроля синхронизма, контакты которого находятся в цепи включения выключателя.

Для предотвращения несинхронного включения вводится блокировка ключем ПБ, она так и называется «Блокировка от несинхронных включений»

Для синхронного включения выключателя на колонку синхронизации должно быть:

- подано напряжение от ТН синхронизируемых частей энергосистемы;

- подключена цепь включения выключателя. Для этого необходимо:

а) установить ключ ПРС в положение «точно»;

б) включить ключ ПСХ включаемого выключателя, при этом на приборах колонки синхронизации появятся показания вольтметров и частотомеров;

- синхроноскоп начнет вращаться если оба напряжения несинхронны или займет неподвижное положение в зависимости от разности фаз. При совпадении напряжений по фазе и частоте синхроноскоп устанавливается в положение – «12 часов». Этот режим является наиболее благоприятным для замыкания транзита, т.к. уравнительный ток будет минимальным. При совпадении напряжений только по частоте синхроноскоп устанавливается в положение отличное от «12 часов». При этом разность фаз может быть определена как угол между «12 часами» и положением стрелки синхроноскопа. Например: стрелка устанавилась в положение «10 часов» значит угол будет равен:

Y = 360/12 х(12 – n)⁰

Y = 360/12х (12 – 10) = 60⁰

Включение выключателя допускается при угле меньшим чем 40⁰. Следует иметь ввиду, что чем меньше угол, тем меньше уравнительный ток.

При несовпадении напряжений по фазе и частоте стрелка синхроноскопа будет вращаться. Скорость вращения стрелки определяется разностью частот синхронизируемых частей энергосистемы. Наиболее благоприятным временем для замыкания транзита является момент прохождения стрелки синхроноскопа через положение «12 часов». Но при этом нужно делать поправку на время включения выключателя. Импульс на включение подается только до момента прохождения стрелки через «12 часов». Держать ключ на включение после перехода стрелки через положение «12 часов» - запрещается. [37].

15.48. Как выбирают плавкие вставки предохранителей в цепях управления и цепи соленоида включения выключателя?

Плавкие вставки для цепей управления, сигнализации и трансформаторов напряжения с целью надежной отстройки от толчков тока выбирают только для защиты от токов КЗ. Однако, чтобы обеспечить быстрое сгорание плавкой вставки, ее номинальный ток не должен превышать одну десятую тока КЗ в защищаемой цепи.

При выборе плавких вставок для защиты включающих электромагнитов приводов выключателей следует учитывать, что последние не рассчитаны на длительное протекание по ним номинального тока.Поэтому ток плавкой вставки в данном случае должен составлять 0,3 – 0,4 максимального тока соответствующего электромагнита.Плавкая вставка в данном случае не перегорит в момент включения выключателя, поскольку время ее перегорания при токе, превышающем в три раза номинальный, несоизмеримо больше времени включения выключателя, и благодаря переключению блок-контактов в цепи включения протекание тока по вкючающему электромагниту прекращается. Определив расчетом ток плавкой вставки выбирают плавкую вставку с номинальным током, наиболее близким к расчетному.

Для обеспечения селективности действия ближе расположенные к источнику питания предохранители должны иметь плавкую вставку, как правило, на две ступени больше плакой вставки следующего в цепи предохранителя.[37].

15.49. Какие меры необходимо принять для предотвращения замыкания контактов серии РП-210, РП-220 при случайном расцеплении верхней пружинной защелки, крепящей крышку реле ?

Выявлены случаи замыкание контактов промежуточных реле серии РП-210, РП-220 при случайном расцеплении верхней пружинной защелки, крепящей крышку реле(например, протирание крышек реле от пыли оперативным персоналом). Поэтому рекомендуется установка дополнительных упоров, закрепляющихся под винт, крепящей крышку реле.

15.50. Какой дефект может привести к невозврату якоря реле серии ЭВ-100 в исходное положение ?

Явление невозвращения якоря реле серии ЭВ-100 в исходное положение происходит следующим образом:

При многократном срабатывании реле расклепывается бронзовая разрезная шайба на якоре реле. Внутренний диаметр шайбы становится соизмеримым с диаметром конусной части якоря, в результате чего разрезная шайба спадает с якоря и лежит в цилиндрической части втулки соленоида реле.

При срабатывании реле спавшая шайба с трением входит в зазор между цилиндрической частью втулки соленоида и цилиндрической частью якоря, это первый вариант. Во втором варианте разрезная стенка шайбы под действием втягивающегося якоря попадает в конусную часть хвостовика втулки соленоида и образует механизм одностороннего движения, т.е. якорь проходит в прямом направлении, но задирживается при возврате стенкой шайбы, упершейся кромками в кольцевые канавки на конусных частях якоря и хвостовике втулки соленоида.

Быстому увеличению внутреннего диаметра шайбы помимо расклепывания способствует неточное изготовление профиля канавки на конусе якоря и небрежный монтаж шайбы в ней.

16. ФАЗИРОВКА ЭЛЕКТРИЧЕСКОГО ОБОРУДОВАНИЯ.

16.1. Что называется фазировкой электрического оборудования ?

Под фазировкой в широком смысле этого слова подразумевается согласование соединяемых фаз. Электрическое оборудование трехфазного тока подлежат обязательной фазировке перед первым включением в сеть, а также после ремонта, при котором мог быть нарушен порядок следования и чередования фаз. Фазировка состоит в порядке совпадения по фазе напряжения каждой из трех фаз включаемой электрической установки с соответствующими фазами напряжения сети.[55].

16.2. Какие существуют методы фазировки ?

Фазировка может быть предварительной, выполняемой в процессе монтажа и ремонта оборудования. Предварительной фазировкой проверяется чередование фаз соединяемых между собой элементов оборудования, не находящихся под напряжением . основные виды оборудования фазируются визуально, «прозвонкой», при помощи существующих приборов. Фазировка при вводе оборудования в работу производится исключительно электрическими методами, независимо от того, производилась или не проводилась предварительная фазировка.

Различают прямые и косвенные методы электрической фазировки. Прямыми методами называются такие, при которых фазировка производится на выводах оборудования, находящегося непосредственно под рабочим напряжением, эти методы наглядны и их широко применяют в установках до 110 кВ.

Косвенными называют такие методы, при которых фазировка производится не на рабочем напряжении, а на вторичном напряжении трансформаторов напряжения, присоединенных к фазируемым частям установки. [55].

16.3. Какое чередование фаз принято у силовых трансформаторов ?

В соответствии с ГОСТ 11677-75 вводы у трансформаторов располагают так, чтобы чередование их (слева на право), если смотреть со стороны вводов ВН, было: О – А – В – С – вводы обмоток ВН; о – а – в – с – вводы обмоток НН. [55]

16.4. Можно ли для фазировки трехфазных цепей пользоваться только фазоуказателем ?

При фазировке косвенным методом пользоваться только фазоуказателем нельзя, так как при одном и том же направлении вращения диска фазоуказателя между одноименными фазами напряжения может быть сдвиг по углу даже при одном и том же порядке следования фаз.

Допускается производить фазировку косвенным методом с помощью только фазоуказателя во вторичных цепях трансформаторов напряжения, у которых заземлены не нулевые точки, а фаза в. В данном случае это допустимо, так как фазы в фазируемых напряжений жестко соединены и требуется установить лишь совпадение напряжений одноименных фаз а и с. Если они не совпадают, диск фазоуказателя при подаче на выводы напряжения от 1ТН будет вращаться в одном направлении, а при подаче напряжения от 2ТН – в другом. [55]

16.5. Перечислить условия параллельной работы электроустановок .

Фазировкой устанавливается совпадение :

• порядков следования фаз фазируемых между собой электроустановок;

• векторов одноименных напряжений по фазе (отсутствие между ними углового сдвига);

• порядков чередования фаз на вводах коммутационного аппарата, включением которого электроустановки должны будут включаться на параллельную работу;

• обозначений фаз (их расцветки).

Выполнение перечисленных условий является обязательным при включении электроустановок на параллельную работу. [55]

16.6. Как сфазировать силовые трансформаторы имеющих обмотки НН 0,4 кВ и соединенные в «звезду» с нулем ?

Фазировка трансформаторов, имеющих обмотки НН 0,4 кВ соединенных в «звезду» с нулем выполняется без установки перемычки между зажимами. Таким же методом производится фазировка измерительных трансформаторов напряжения, имеющие вторичные обмотки с заземленной нейтралью.

Фазировку производят с помощью вольтметра со стороны обмотки НН. Вольтметр должен быть рассчитан на двойное фазное напряжение. Так как появление такого напряжения между зажимами фазируемых трансформаторов не исключено.

Фазируемые трансформаторы включают по схеме, представленной на рис.16.1. Нулевые точки вторичных обмоток при этом должны быть надежно заземлены или присоединены к общему нулевому проводу. Объединение нулевых точек необходимо для создания между фазируемыми трансформаторами электрической связи, образующей замкнутый контур для прохождения тока через прибор.

Прежде чем приступить к фазировке, проверяют симметричность напряжений трансформаторов. Для этого вольтметр поочередно подключают к зажимам а₁ – b_1; b₁ –c₁; с₁ – а₁; а₂ – b_2; b₂ – с₂; с₂ – а₂. Если значения измеренных напряжений сильно отличаются друг от друга – проверяют положение переключателей ответвлений обоих трансформаторов. Переключением ответвлений уменьшают разницу напряжений. Фазировка допускается, если разность напряжений не превышает 10%.

Рис.16.1. Схема фазировки трансформаторов, имеющих заземленные нулевые точки вторичных обмоток.(пунктиром показан путь прохождения тока через прибор при несовпадении фаз).

После проведения перечисленных операций приступают собственно к фазировке. Сущность ее заключается в отыскании выводов, между которыми разность напряжений равна нулю. Для этого провод от вольтметра присоединяют к одному из выводов первого трансформатора, а другим проводом поочередно касаются трех выводов второго трансформатора (например, измеряют напряжение между выводами а₁ – а₂; а₁ – b₂; а₁ – с₂). Дальнейший ход фазировки зависит от полученных результатов. Если при одном из измерений (допустим, между выводами а₁- а₂) показание вольтметра было равно нулю, то эти выводы замечают, а вольтметр присоединяют ко второму выводу (например, b₁) первого трансформатора и измеряют напряжение между выводами b₁ – b₂; b₁ – c₂. Если опять одно из показаний вольтметра (например, между выводами b₁ – b₂) окажется равным нулю, то фазировку считают законченной. Особой необходимости в измерении напряжения между выводами с₁ – с₂ нет, так как при двух нулевых показаниях вольтметра (а₁ – а₂ и b₁ – b₂ ) напряжение между третьей парой фаз, естественно, должно быть близким к нулю. Однако для подтверждения полученных результатов о совпадении фаз все же производят измерение между с₁ – с₂. Выводы, между которыми не было разности напряжений, соединяют при включении трансформаторов на параллельную работу. У каждого полюса коммутационного аппарата такие выводы должны находиться непосредственно друг против друга.

Если после измерения (а₁ –а₂; а₁ – b₂; а₁ – с₂; b₁ – а₂; b₁ – b₂; b₁ – с₂;) ни одно из показаний вольтметра не было близким к нулю, то это говорит о том, что фазируемые трансформаторы принадлежат к разным группам соединений и на включение на параллельную работу недопустимо. Фазировку на этом прекращают. На основании измерений строят векторные диаграммы и по ним судят, можно ли включить трансформаторы параллельно и какие пересоединения необходимо для этого выполнить.

Характерными являются два случая. В первом из них

Uа_{1 –} а₂ = 1,15 Uл; Uа₁ – b₂ = 0,58 Uл;

Uа₁ – с₂ = 0,58 Uл; Ub₁ – а₂ = 0,58 Uл;

Ub₁ –b₂ = 1,15 Uл; Ub₁ – c₂ = 0,58 Uл.

Типичная для этого случая векторная диаграмма представлена на рис. 16.2. Из рисунка видно, что векторы вторичных напряжений повернуты на 180⁰, а напряжение между зажимами а₁ – а₂ равно двойному фазному напряжению Uа₁ – а₂ = 2 Uф = 2/ √3Uл = 1,15 Uл. Если оба фазируемых трансформатора принадлежат к нечетным группам, то для включения их параллельно следует у одного из них пересоединить шины на выводах обмоток ВН и НН, т.е. произвести двойную перемаркировку фаз. Для трансформаторов четных групп (а также четной и нулевой) необходимо внутреннее пересоединение обмоток. Во втором случае

Uа₁ –а₂ = 0,3 Uл; Uа₁ – b₂ = 0,8Uл;

Uа₁- с₂ = 1,1 Uл; Ub₁- а₂ = 1,1Uл;

Ub₁ –b₂ = 0,3 Uл; Ub₁ – c₂ =0,8 Uл.

На типичной векторной диаграмме (рис.16.2, в) векторы напряжений сдвинуты на 30⁰. Такой угол сдвига может быть у трансформаторов четной (или нулевой) и нечетной групп. Фаировка таких трансформаторов невозможна, и включение их на параллельную работу не может быть выполнено ни при каких условиях. Поэтому всегда следует проверять схемы и группы соединений обмоток трансформаторов, прежде чем приступить к их фазировке.

Техника построения векторных диаграмм показана на рис.16.2, б. Треугольник линейных напряжений первого трансформатора строят произвольно, а точки вершин второго треугольника находят путем засечек радиусами, численно равными напряжения между зажимами а₁ = а₂ и b₁ – а_2;; а₁ – b₂ и b₁ – b₂ .[55]

Рис.16.2. Векторные диаграммы напряжений обмоток НН фазируемых трансформаторов при совпадении фаз (а), при сдвиге векторов на 180⁰, например при группах соединений Д/У_Н-11 и Д/У_Н-5 (б); при сдвиге векторов на 30⁰ группы соединений У/У_Н-0 и Д/У_Н-11 (в).

16.7. Как сфазировать силовые трансформаторы имеющих обмотки НН 0,4 кВ и соединенные в треугольник ?

Фазировка трансформаторов, имеющих обмотки НН до 0,4 кВ и соединенных в треугольник выполняется с установкой перемычки между двумя выводами. Этот метод применяют потому что вторичные обмотки соединенные в треугольник не имеют нулевого вывода. Фазировку производят на стороне НН с помощью вольтметра. Его шкала должна быть рассчитана на двойное линейное напряжение. До включения фазируемых трансформаторов под напряжение мегометром проверяют сопротивление изоляции вторичных обмоток относительно земли. Обмотки не должны иметь никаких соединений с землей, так как двойное замыкание на землю при наличии перемычки между выводами может привести к КЗ. Перемычка (желательно с сопротивлением 3-5 кОм) устанавливается между двумя любыми зажимами одного и другого трансформатора (рис.16.3.)

Рис.16.3. Схема фазировки трансформаторов с установкой перемычки между их зажимами.

R – резистор с сопротивлением 3-5 кОм.

Ее наличие не представляет никакой опасности для трансформаторов, поскольку при этом не образуется замкнутой цепи для прохождения тока КЗ. Замкнутая цепь создается включением вольтметра, который, как известно, обладает сопротивлением десятков тысяч Ом, и проходящих через него ток ничтожно мал. Для фазировки трансформаторы включают под напряжение со стороны ВН, после чего на зажимах НН каждого трансформатора вольтметром проверяют симметрию напряжений, подведенных для фазировки. Всего производится шесть измерений.

Фазировку выполняют в два приема. Сначала измеряют напряжение между одним из свободных выводов первого трансформатора Т1 и двумя свободными выводами второго трансформатора Т2, например между выводами b₁ – b₂ и b₁ – с₂. Затем измеряют напряжение между вторым свободным выводом и теми же выводами второго трансформатора (с₁ – b₂ и с₁ – с₂). Данные измерений зависят от того, между какими парами выводов установлена перемычка. Возможны три варианта ее установки: а₁ – а₂; b₁ – а₂; с₁ – а₂. И каждому из этих вариантов при одинаковых группах соединений фазируемых трансформаторов будут соответствовать следующие показания вольтметра:

Соединяемые зажимы . . . . . . а₁ – а₂ b₁ – а₂ с₁ – а₂

Напряжение между

зажимами. . . . .. . . . . . . . . . . Ub₁ - b₂ = 0 Uа₁ – b₂ ⁼ 2U_л Uа₁ – b₂ = 1,73U_л

Ub_{1 –} c₂ = U_л Uа₁ - с_{2 =} 1,73 U_л Uа₁ – с₂ = 2U_л

Uc_{1 –} b₂ = U_л Uc₁ – b_{2 =} 1,73 U_л Ub₁ – b₂ = U_л

Uc_{1 –} с₂ = 0 Uc₁ – c_{2 =} U_л Ub₁- с₂=1,73Uл

Построенные по этим данным векторные диаграммы напряжений обмоток НН приведены на рис 16.4.На рис.16.4,а непосредственно следует, что трансформаторы имеют одинаковые группы соединений и параллельное включение их возможно при соединении между собой выводов а₁ и а₂, b₁ и b₂, с₁ и с₂ . Так как две другие векторные диаграммы (рис. 16.4,б,в) построены для тех же трансформаторов, то и они позволяют сделать такой же вывод. Поэтому фазировку обычно заканчивают, как только получают данные одного из трех вариантов измерений и построят векторную диаграмму, аналогичную указанной на рис. 16.4,а,б,в.

Заметим, что характерным для этого случая фазировки (вариант соединения одноименных выводов а₁ – а₂) является получение двух нулевых показаний вольтметра при каждом приеме измерений. Однако тут же оговорим, что два нулевых показания могут быть получены и при разных группах соединений, когда векторы напряжений сдвинуты на 240⁰. Но при этом соединенными перемычкой должны быть зажимы с₁ и а₂ :

Соединяемые зажимы . . . . . . а₁ – а₂ b₁ – а₂ с₁ – а₂

Напряжение между зажимами . . . Ub₁ – b₂ = 1,73U_л Uа₁ – b₂ = U_л Uа₁ – b₂ = 0

Ub₁ – с₂ = U_л Uа₁ – с₂ = 1,73U_л Uа₁ – с₂ = U_л

Uс₁ – b₂ = 2U_л Uс₁ – b₂ =1,73U_л Ub₁ – b₂ = U_л

Uс₁ – с₂ = 1,73U_л Uс₁ – с₂ = 2U_л Ub₁ – с₂ = 0

Векторные диаграммы приведены на рис. 16.4,г,б,е. Параллельное включение таких трансформаторов возможно только после пересоединения шин, подведенных к трансформатору т.е. после циклической перемаркировки фаз.

О невозможности параллельного включения трансформаторов свидетельствуют такие показания вольтметров, когда при всех трех вариантах установки перемычки не получается ни одного нулевого показания, например:

Соединяемые зажимы ……. а₁ – а₂ b₁ - а₂ с₁ – а₂

напряжение между зажимами. . . Ub₁ – b₂ = 0,55U_л Uа₁ – b₂ = 1,9U_л Uа₁ – b₂ =1,4U_л

Ub₁ – c₂ = 0,5U_л Uа₁ – с₂ = 1,9Uл Uа₁ – c₂ = 1,9U_л

Uс₁ – b₂ = 1,4U_л Uс₁ – b₂ = 1,9Uл Ub₁ – b₂ = 0,5U_л

Uс₁ – с₂ = 0,5U_л Uс₁ – с₂ = 1,4U_л Ub₁ – с₂ = 1,4U_л

Из векторных диаграмм, приведенных на рис. 16.4,ж,з,и и построенных для этого случая, видно, что векторы линейных напряжений сдвинуты на 30⁰. Такой угол будет получен, если трансформаторы относятся к нечетной (или нулевой) группам соединений, например У/У-0 и У/Д-11, а их параллельное включение невозможно.

Если в процессе фазировки в двух из трех вариантов установки перемычки получается по одному нулевому показанию, то это указывает на допустимость параллельного включения, но только после некоторых изменений в схеме. У трансформаторов нечетных групп со сдвигом векторов вторичных напряжений на 60⁰ (рис.16.4,к,л,м) необходимо произвести двойную перемаркировку фаз.[55]

Выводы, соединенные перемычки
а1- a2	b1 - a2	c1 - a2		b1 - a2

а₁ b₁ c₁ a₂ b₂ c₂ а₁- a₂ b₁ - a₂ c₁ - a₂ л) U_л 240⁰ 330⁰ 60⁰

Рис.16.4. Векторные диаграммы напряжений при фазировке трансформаторов:

а,б,в, - при одинаковых группах соединений; г,д,е – при сдвиге векторов на 240⁰; ж,з,и – то же на 330⁰; к,л,м – то же на 60⁰.

16.8. Что называется совпадением фаз ?

При фазировке трехфазных цепей могут быть различные варианты чередования обозначений (расцветки) зажимов на включающем аппарате и подачи на них напряжения разных фаз. Для простоты дальнейших рассуждений допустим, что фазируемые напряжения двух трехфазных цепей имеют одинаковые порядки следования фаз. При этом условии фазы одноименных напряжений могут совпадать, а порядок чередования обозначений зажимов у выключателя – нет (рис.16.5,а) или, наоборот, при одном и том же порядке чередования обозначений зажимов фазируемые напряжения могут оказаться сдвинутыми по фазе (рис.16.5,б)

Рис. 16.5. Варианты несовпадения (а,б) и совпадения (в) фаз двух частей установки.

Поворот одноименных векторов напряжений относительно друг друга может быть не только на угол 120⁰, как это показано на рис.16.5,б, но на любой угол, кратный 30⁰, что характерно для трансформаторов, имеющих разные группы соединения обмоток. В обоих приведенных случаях включение выключателя неизбежно приводит к КЗ.

Однако возможен вариант, когда совпадает и то, и другое (рис.16.5,в). КЗ между соединяемыми частями установки здесь исключено.

Под совпадением фаз при фазировке как раз и понимают именно этот случай, когда одноименные напряжения фазируемых трехфазных цепей совпадают по фазе, а чередование обозначений у выключателя зажимов (или их расцветка) согласовано с соответствующими фазами напряжений и между собой.[55].

16.9. Как сфазировать силовые трансформаторы на подстанциях ?

Для фазировки силовых трансформаторов применяется косвенный метод фазировки. Сначала производится проверка совпадения фаз сборных шин и маркировка выводов вторичных обмоток трансформаторов напряжения при включении новых или после капитального ремонта РУ, силового трансформатора. Расцветка сборных шин в РУ производится в соответствии с указаниями ПУЭ. Маркировка выводов вторичных обмоток трансформаторов напряжения выполняется наладочными организациями на основании паспортной и проектной документации.

Проверка правильности выполненной расцветки и маркировки окончательно может быть произведена путем подачи от сети по одной из питающих линий напряжения в РУ. Напряжение подается пофазно, т.е. сначала по фазе А, затем В, и, наконец, по фазе С. При этом каждый раз проверяется соответствие расцветки фаз в РУ фазам энергосистемы и одновременно проверяется маркировка вторичных цепей по появлению напряжения на выводах той или иной фазы трансформатора напряжения.

Следует обратить внимание на следующее:

В процессе эксплуатации возможны замены элементов сборных шин, а также трансформаторов силовых и напряжения. В данном случае необходимо проведение электрической фазировки силовых трансформаторов и сборных шин.

Для проверки правильности расцветки СШ и вторичных выводов трансформаторов напряжения (ТН) необходимо:

Отключить ТН снять предохранитель фазы А, наложить закоротку между выводом фазы А и нулевым выводом ТН. Включить ТН под напряжение и на клеммах выхода вторичных цепей ТН (при этом желательно исключить влияние схемы вторичных цепей напряжения, т.е. отключить питающий автоматический выключатель цепей ТН) определить одноименную отсутствующую фазу а. Если маркировка не совпадает, необходимо хотя бы временно ее изменить.

Отключить ТН с высокой стороны. Снять установленную закоротку с фазы А . вставить предохранитель в фазе А. Затем снять предохранитель с фазы С и установить закоротку между выводом фазы С и нулевым выводом ТН. Выполнить замеры по определению вторичной маркировки фазы с, аналогично как это было выполнено с фазой а. Отключить ТН и восстановить первичную схему ТН.

Вторичные обмотки других ТН в дальнейшем фазируют с тем ТН, маркировка которого уже проверена. Фазировка производится теми же методами, что и фазировка силовых трансформаторов напряжением до 0,4 кВ. Выбор метода зависит от схемы вторичной обмотки: заземлена ли ее нулевая точка или одна из фаз. В первом случае для фазировки применяют вольтметр со шкалой на двойное фазное напряжение, во втором – на двойное линейное напряжение, так как при заземлении фазы вторичных обмоток на выводы вольтметра может быть подано 2U_л.

В эксплуатации фазировку ТН, у которых заземлены не нулевые точки, а фазы вторичных обмоток (например, фазы В), и это не вызывает никаких сомнений, выполняют при помощи фазоуказателя ФУ-2. В данном случае это допустимо, так как фазы В фазируемых напряжений жестко соеденены и требуется установить лишь, совпадение напряжений одноименных фаз А, а также фаз С. Если они не совпадают, диск фазоуказателя при подаче на выводы напряжения от первого ТН будет вращаться в одном направлении, а при подаче напряжения от второго ТН – в другом направлении. Ни в каких других случаях фазировки трехфазных цепей пользоваться только фазоуказателем нельзя, так как при одном и том же направлении вращения диска фазоуказателя между одноименными фазами напряжений может быть сдвиг по углу даже при одном и том же порядке следования фаз.

ТН одного класса напряжения фазируют при питании от одного источника. Если, например, необходимо проверить совпадение фаз двух ТН, включенных со стороны ВН на разные системы шин (или секции), то для этого шины соединяют между собой включением шиносоединительного (или секционного) выключателя и затем производят фазировку. При фазировке оборудования косвенным методом предварительно проверяется совпадение фаз у ТН.

Фазировку трех обмоточного трансформатора выполняют в два приема. Сначала трансформатор включают под напряжение со стороны ВН и производят фазировку со стороны обмотки НН так же, как фазируют двух обмоточный трансформатор. При совпадении фаз трансформатор со стороны НН отключают, включают на резервную систему шин со стороны СН и производят фазировку на этом напряжении. После получения положительных результатов в обоих случаях фазировки трансформатор считают сфазированным и его включают на параллельную работу тремя обмотками.[55].

16.10.Как сфазировать ЛЭП при двойной системе шин ?

В РУ, где все системы шин находятся в работе, для производства фазировки освобождают одну из систеи шин, т.е. выводят ее в резерв. При включенном шиносоединительном выключателе вольтметром проверяют совпадение маркировки фаз вторичных цепей ТН рабочей и резервной систем шин. Затем отключают шиносоединительный выключатель и снимают с его привода оперативный ток. На резервную систему шин включают цепь, фазировку которой следует произвести (рис.16.6.) По фазируемой цепи с противоположного конца подают напряжение и производят фазировку на выводах вторичных цепей ТН рабочей и резервной системы шин. Для этого вольтметром производят шесть измерений в следующей последовательности: а₁ –а₂; а₁ – b₂; а₁ – с₂; b₁ – а₂; b₁ – b₂; b₁ – с₂. При совпадении фаз а₁ и а₂; b₁ и b₂; с₁ и с₂. (нулевые показания вольтметра) фазировку заканчивают и включением шиносоединительного выключателя, защиты на котором должны находиться в положении «Отключено», сфазированную цепь включают на параллельную работу. Если при измерении напряжения между одноименными выводами будут получены не нулевые, а иные результаты, то по измерениям фазируемую цепь отключают и производят пересоединение токоведущих частей, добиваясь совпадение фаз. После этого фазировку производят заново.[55].
