Комплект поставки

Обозначение	НАИМЕНОВАНИЕ	Кол-во
160085000 160702400 160602600 168500000 160080000РЭ   169070000003У4 000880315002 000792082003	Мотор лодочный подвесной "Нептун-25" Крышка топливного бака Винт гребной. Шаг – 300 мм, цвет синий Сумка с инструментом и запчастями (см. приложение 4) Руководство по эксплуатации л.м. " Нептун-25" с гарантийными талонами № 1 и № 2 Упаковка Канистра емк. 20л ГОСТ 5105-82 Масло моторное (специальное) в полиэтиленовой канистре емк. 4 л  ( поставляется по спец. заказу)	1 1 1 1 1   1 1 1



Оглавление



10. Возможные неисправности, причины и способы ихустранения

Причина неисправности	Способ устранения
1	2
I. Мотор не запускается
1. Нет топлива в карбюраторе	1. Если топливо не поступает в карбюратор при подкачке, проверьте, есть ли топливо в баке и работает ли подкачивающая груша. Если узлы топливной системы засорены – промойте их чистым бензином (заборник, фильтр, клапана, шланги, поплавковую камеру).
2. Произошло засорение жиклеров карбюратора (для проверки нужно залить в диффузор 1…2 столовые ложки бензина и запустить мотор; если мотор запускается, но сразу глохнет, значит, засорен карбюратор)	2. Выкрутите винт регулировки холостого хода и промойте жиклеры, вывернуть и промыть главный жиклер холостого хода. При запуске мотора с помощью заливки бензина в диффузор, отрегулируйте карбюратор на работающем моторе.
3. Свечи не дает искру ( для проверки исправности свечей необходимо: выкрутить свечи, замкнуть корпуса свечей "на массу" и вытянуть шнур стартера, как при запуске; если магдино и свечи исправны, свечи должны искрить) Примечание. Если после того, как вы промыли и очистили свечу она не искрит, значит она вышла из строя.	3.  Произведите очистку электродов свечей от нагара и протереть их насухо (или сменить на новые). Установите правильный зазор между электродами. Отрегулировать и прочистить контакты прерывателей. Если сломан электрод или изолятор, смените свечу. Проверьте, исправен ли конденсатор, катушек и проводов магдино (если одна свеча искрит, а другая нет), попробуйте переставить их местами.
4. Свеча исправна, но мотор не запускается	4. Проверьте зазор прерывателя, он должен быть в пределах 0,30…0,35 мм. Проверьте,  не перепутаны ли провода к свечам. Трансформатор –  к нему подведен низковольтный черный (фиолетовый)провод – для верхнего цилиндра, а белый (натуральный или серый) – для нижнего цилиндра. Проверьте положение эксцентриковой втулки на маховике. Паз должен находиться в одном положении оси со шпоночной канавкой маховика.
5. В топливной смеси много масла. В карбюратор попало масло или вода.	5. Залить нормальную смесь  1…2 столовые ложки в диффузор карбюратора и произвести запуск. Топливную систему промыть чистым бензином.
6. В двигателе и на свечах слишком много топлива. Примечание. Во  избежание пробоев катушек, свечи с проводами при прокрутке замкнуть на массу или нажимать во время прокрутки на кнопку "Стоп".	6. Снять шланг подачи топлива. Открыть дроссельную заслонку, выкрутить свечи и продуть цилиндры, проверните коленчатый вал за шнур стартера. Свечи отчистить и установить на место.
II. Мотор запускается, но скоро глохнет
1. Топливный насос вышел из строя ( для того, чтобы проверить запустите мотор и оцените работу мотора с ручной подкачкой. Если после прекращения ручной подкачки мотор глохнет, значит, топливный насос неисправен.	1. Проверьте, в каком состоянии находится мембрана и клапана насоса. Работа клапанов заключается в том, что они должны пропускать топливо только в сторону карбюратора и не в коем случае обратно.
2. Произошло засорение топливной системы, проникла вода или топливная смесь плохо перемешена (масло с бензином)	2. Промыть систему чистым бензином и сменить топливную смесь.
3. Карбюратор засорился.	3. Разберите карбюратор, промойте его чистым бензином и продуйте.
III. Мотор работает с перебоями
1. Зажигание не работает. Контакты прерывателя, свечи все в нагаре и масле, сам контакт расшатался, наконечник провода неплотно прилегает к свече.	1.  Проверьте,  в каком состоянии магдино и попытайтесь устранить неполадки. Свечи отчистите, устраните нагар и удалите масло с электродов.
IV. Мотор работает на одном цилиндре
1. Отсутствует контакт подавительного сопротивления с высоковольтным проводом	1. Есть ли наличие искры на свече, воспользуйтесь новым проводом с качественным сопротивлением.
2. Плохой контакт между высоковольтным проводом в трансформаторе	2. Закрутите провод до упора.
3. Разрыв низковольтных проводов в трансформаторе, в катушках зажигания основания магдино	3. Попробуйте отремонтировать или приобрести новый.
4. Трансформатор не работает	4. Приобрести новый.
5. Зажигание работает плохо.	5. См. раздел III.
V. При включении реверса мотор глохнет
1. Слишком маленькие обороты холостого хода.	1. Попробуйте увеличить обороты. См. регулировку карбюратора.
2. Грибной винт весь в водорослях.	2. Снимите намотавшиеся водоросли с винта.
3. Мотор работает на одном цилиндре.	3. См. раздел IV, как устранять неисправности.
VI. Не вытекает вода из контрольного отверстия, мотор глохнет
1. Отверстие для забора воды не погружено в воду, мотор находится слишком высоко.	1. Транец судна высоко поднят, попробуйте уменьшить высоту или воспользуйтесь выносным транцем, для погружения мотора в воду.
2. Произошло засорение: контрольного отверстия, прорези заборника воды, не работает помпа из-за износа крыльчатки и уплотнителя.	2. Произвести очистку прорезей и отверстий, а так же проверить уплотнение и заменить крыльчатку.
3. Втулка уплотнения трубки подвода воды потеряна или изношена.	3. Необходимо снять нижнюю часть дейдвуда, осмотреть повреждения, в случае износа резиновые втулки заменить.
4. Лопасти крыльчатки повреждены. Нет на месте штифта крыльчатки.	4. Замените крыльчатку, установите штифт. Крыльчатку поставить на место таким образом, чтобы лопасти были направлены по часовой стрелке.
5.  Система охлаждения не работает из-за засора сливных отверстий.	5. При снятии обоих патрубков, прочистите отверстия «а» в блоке цилиндров.
VII. Мотор не увеличивает или сбрасывает обороты при поднятии дроссельной заслонки, наблюдается выброс топлива из диффузора карбюратора
1. Не работает система зажигания	1. Удалить нагар с  электродов свечей. Проверить зазор, который должен находиться в пределах 0,5…0,6 мм. Отчистить контакты прерывателей, зазор в пределах 0,3…0,35 мм. Установить зажигание на  раннее.
2. Смесь обедненная	2. Установить иглу карбюратора в верхнее положение, переставляя защелки в канавках, для обогащения смеси.
VIII. Мотор глохнет на максимальных оборотах
1. Не работает система зажигания	1. Отчистить контакты прерывателей, свечи заменить. Зазор установить в пределах 0,3…0,35 мм.
2. Топливная система вышла из строя.	2. Произвести проверку работы топливной системы (см. раздел II). Попробуйте заменить шланги.
IX. Мотор стучит Если мотор стучит, его необходимо немедленно остановить
1. На маховике не затянута гайка (5) (рис.7)	1. Затяните гайку маховика.
2. Мотор перегревается.	2. Установите, где произошел засор: в отверстиях слива воды или в блоке цилиндров. По возможности прочистите. Способ устранения неполадок (см. «Уход за двигателем» и «Уход за системой охлаждения»).
3. Возникли посторонние звуки в двигателе	3. Использовать топливо по инструкции. Постарайтесь во время удалять нагар с  двигателя.
X. Мотор не развивает заданной мощности
1. Мотор установлен на судно не правильно	1. Мотор устанавливается на судно согласно его размерам  (см. рис.1) и рекомендациям гл. III.
2. Гребной винт весь в водорослях	2. Очистите гребной винт от водорослей.
3. Топливная смесь оказалась плохой, система засорилась или попала вода	3. Слить старую смесь, прочистить топливную систему и заменить шланги.
4. Не работает система зажигания	4. См.раздел III.
5. Поплавковая камера переполнена. Игла погнулась, клапан загрязнен в крышке карбюратора. Поплавковая камера течет.	5. Испорченные детали замените новыми.
XI. Не вращается гребной винт, мотор работает, но судно не двигается
1. Во время движения судна срезало штифт гребного винта	1. Установите новый штифт (см. рис. 4)
2. Заклинило шток переключения реверса (при перемещении штока тяга переключения не перемещается)	2. Произвести регулировку положения рычага реверса.
3. Гребной винт в водорослях	3. Снимите водоросли с винта.
4. Отсутствует сцепление между храповиком с шестернями переднего и заднего хода.	4. Проверьте, перемещается ли тяга передвижения штока переключения реверса, если движение отсутствует, необходимо проверить соединение рычагов; если движение есть, то разберите редуктор.
5. Втулка гребного винта прокручивается.	5. Поменяйте винт.



Рис.7

Оглавление

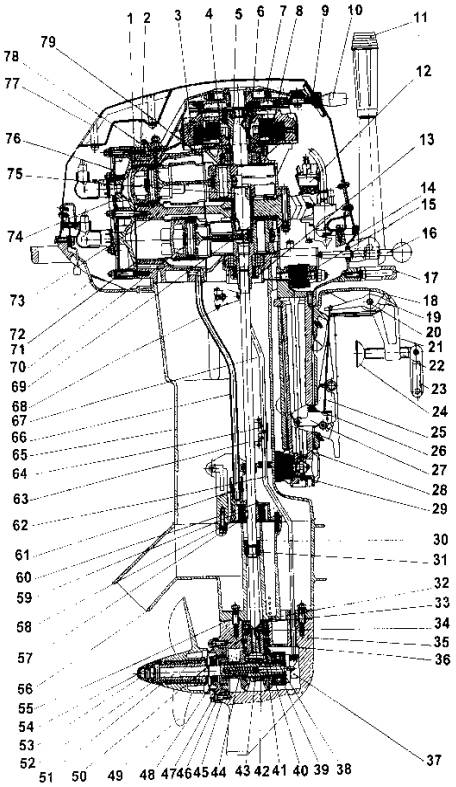

ПЕРЕЧЕНЬ основных сборочных единиц и деталей мотора



№ поз.	Наименование	Кол-во шт. на мотор	Обозначение детали или сборочной единицы
(1)	(2)	(3)	(4)
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 1,3 2 4 5 6 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16	Поршень Кольцо поршневое Маховик в сборе Подшипник 305 ГОСТ 8338-75 Гайка Манжета Пружина Картер в сборе Шнур Ручка стартера Румпель Карбюратор К65А Экран Поддон передний Амортизатор Шток Ручка поддона Вертлюг Качалка Шпилька Опора левая (в сборе) Опора правая (в сборе) Установочный винт Ручка установочного винта Головка Тяга Пружина Механизм замка Ось Амортизатор Манжета Подшипник 941/20 ГОСТ 4060-78 Кольцо уплотнительное Подшипник 8204 ГОСТ 7872-89 Кольцо упорное Корпус реверс - редуктора Ролик 4х8 ДIV ГОСТ 22696-77 Кулачок Подшипник 3056205 ГОСТ4552-75 Шестерня ведомая Шестерня ведущая Шток Храповик реверса Штифт Пружина Кольцо уплотнительное Подшипник 303К2 ГОСТ 8338-75 Корпус подшипника Манжета Винт гребной (шаг=300, синий) Обойма подшипника Валик гребного винта Штифт Колпачок винта Шплинт 3,2х25.026 ГОСТ397-79 Втулка центр. Проставка Штифт Кольцо уплотнительное Крыльчатка Корпус помпы Муфта Тяга нижняя Рессора Муфта Верхняя часть дейдвуда Трубка подвода воды в двигатель Тяга верхняя Рычаг Золотник верхний нижний Палец поршневой Прокладка Поддон задний Блок цилиндра в сборе Головка блока цилиндров Коленчатый вал Крышка головки блока Капот в сборе Кожух Прокладка                         Рис.2 Собачка Скоба Блок Корпус стартера Ролик Рис.3 Гнездо РШАГ ПР-6-1 Блок ВБК ГЛЦИ 431424001 Катушка освещения Коромысло 8Г6364007} прерыв. Основание 8Г6129936} ПР-1,ПР-2 Основание магдино (заготовка МН-1 00090261000 Выключатель 204КБ ТУ 16-526.071-68 Катушка зажигания Устройство смазочное 8Г6.455.001 Конденсатор 8Г5.612.001 Сердечник Провод низковольтный Трансформатор высоковольтный (заготовка ТЛМ 000873317130) Провод ПВВ ТУ 16-705.273-83 Сопротивление подавительное с экраном Свеча зажигания СИ -12РТ	2 4 1 2 1 3 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 2 2 1 2 1 1 1 2 1 1 1 1 1 92 1 1 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2 1 1 1 1 1 1 1 1 1 2 1 1 1 1 1 1 1 2 2 1 1 2 1 2 2 1 1 1 1 1 2 2	161122700 000908114013 160004600 000910401406 160210007 160259310 161500008 161122100 161500002 161500500 160003500 000904603021 160240085 160000010 160002800 160000036 160000013 160300005 160300015 160220002 160300600 160300500 160300505 160300504 160300503 160300003 160290045 160300400 160300002 160002600 160259130 000914270138 160250072 000914530075 160602304 160601800 000915330024 160600049 000911420099 160601700 160603501 160600021 160600056 160230073 160600007 160250107 000914100403 160600048 160259210 160602600 160603502 160600051 160230004 160000045 000388112113 160230005 160600062 160230042 160250075 160601400 160600055 160250035 160600011 160602400 160260001 160003200 160600001 160400002 160100005 160100007 160100008 161122003 161122600 160400003 161122500 161122002 161103400 161100002 160080100 160005700 161122001 161500004 161500006 161500300 161500100 161500009 000902044114 000871938071 8Г5.760.010 0009087000 000808196000 160010600 000908112001 8Г5.760.011 000908198000 000873113995 8Г6.664.028 Входит в дет.поз. 6 160010700 (провод  110 мм ) 160010701 (провод 260мм)  длиной -120 мм   длиной - 170 мм  160005100 000901832046
