Задача 2

РАСЧЕТ ЭЛЕКТРОННОГО УСИЛИТЕЛЯ

В соответствии с заданием необходимо рассчитать однокаскадный усилитель напряжения (рис.1) или каскад дифференциального усилителя постоянного тока (рис.2) на транзисторах.

В табл. 2 заданы исходные данные типового усилительного каскада на биполярном транзисторе:

- напряжение источника питания …………….. , В;

- амплитудное значение выходного

напряжения усилителя ………………………. , В;

- сопротивление нагрузки ……………………… , Ом;

- амплитудное значение входного напряжения

дифференциального усилителя……………... , мВ;

- нижняя граничная частота …………………… , Гц;

- коэффициент частотных искажений ………... ;

- температура окружающей среды …………… , ^оС.

Требуется:

1. Выбрать тип транзистора.

2. Определить режим работы транзистора.

3. Определить сопротивление коллекторной нагрузки и сопротивление в цепи эмиттера .

4. Определить сопротивления и делителя напряжения в цепи базы транзистора.

5. Определить ёмкость разделительного конденсатора и ёмкость конденсатора в цепи эмиттера .

6. Определить коэффициент усиления каскада по напряжению .

7. По приведённой схеме усилителя пояснить назначение каждого элемента.

Рис.1

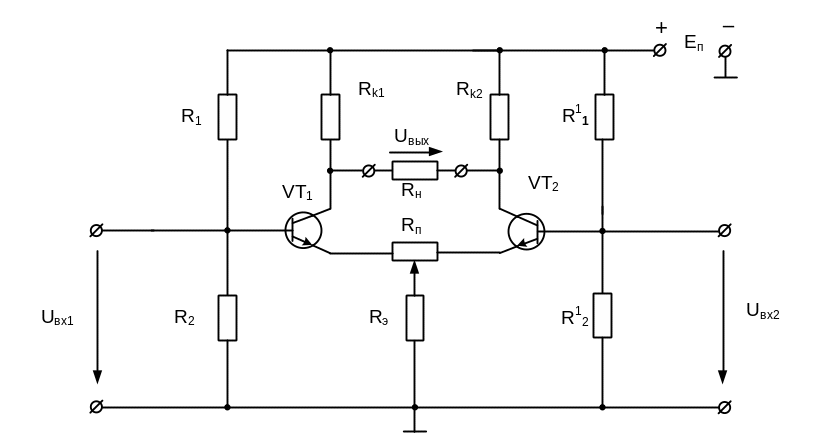

Рис.2

Таблица 2

Наименование	Пред-последняя цифра шифра	Последняя цифра шифра
		1	2	3	4	5	6	7	8	9	0
Дифференциальный усилитель	1,3,5,7,9	+	+	+	+	+	+	+	+	+	+
Усилитель напряжения	0,2,4,6,8	+	+	+	+	+	+	+	+	+	+
, В	0-9	12	6	9	24	15	10	18	5	6,3	12,6
, В	0-9	5,0	2,5	3,5	9,0	7,0	4,0	8,0	2	3	6
, Ом	0-9	650	200	500	1000	850	480	950	590	600	700
, мВ	1,3,5,7,9	100	80	120	150	90	105	85	140	130	110
, Гц	0,2,4,6,8	100	90	120	200	150	180	70	160	110	60
	0,2,4,6,8	1,05	1,41	1,1	1,2	1,3	1,35	1,25	1,4	1,15	1,1
,	1,3,5,7,9	30	25	20	35	45	40	60	55	50	40

Теоретический материал и примеры расчета приведены в [1,§§3.1-3.6, 3.8; 2, §4; 3, §§6.1-6.9; 4, §§2.1-2.2; 5, §6.1].
