Графические возможности языка vb

На формах (Form) или в графических окнах (PictureBox) можно рисовать различные графические объекты с использованием графических методов:

Scale – задает систему координат и масштаб формы или графического окна:

Object.Scale (X1,Y1)-(X2,Y2)

X1,Y1- координаты левого верхнего угла объекта;

X2,Y2- координаты правого нижнего угла объекта

Pset – установка точки с заданными координатами и цветом

Object.Pset (X,Y) [, color]

X,Y- координаты точки

color – цвет, который можно задать с помощью одной из восьми констант, определяющих цвет: vbBlack – черный, vbBlue – синий, vbGreen – зеленый, vbCyan- голубой, vbRed- красный, vbMagenta – сиреневый, vbYellow- желтый, vbWhite-белый или с помощью функции QBColor(number), аргументом которой служат числа от 0 до 15, а результат соответствует одному из 16 цветов.

В случает отсутствия аргумента color рисование будет производиться черным цветом.

Line – рисование линии, прямоугольника или закрашенного прямоугольника заданного цвета:

Object.Line (X1,Y1) – (X2,Y2) [, color] [,B] [F]

X1,Y1 и X2,Y2 – координаты концов линии (левого верхнего и правого нижнего угла прямоугольника)

Color – цвет линии

B – задает рисование прямоугольника

F – закрашивает прямоугольник

Circle – рисование окружности, овала или дуги с заданными координатами центра, радиусом, цветом, начальным и конечным углами дуги и коэффициентом сжатия:

Object.Circle (X,Y), radius [, color, start, end, aspect]

X,Y – координаты центра окружности

radius – радиус окружности

color – цвет окружности

start и end – начальный и конечный угол дуги

aspect – коэффициент сжатия

Замечание:

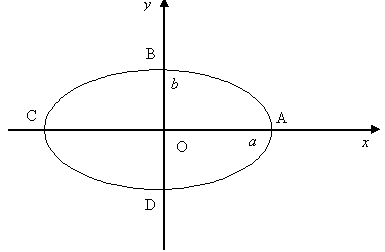

Эллипсом называется кривая, которая получается из окружности путем ее равномерного сжатия к одному из диаметров. На рис.1 представлен общий вид эллипса:

A,B,C,D – вершины эллипса;

O- центр эллипса;

OA=a, OB=b – большая и малая полуоси эллипса ( если a=b, то эллипс преобразуется в окружность

Рис. 1. Общий вид эллипса, отношение <1

При использовании метода Circle для рисования эллипсов предусмотрен параметр отношение, который определяет отношение вертикальной полуоси (OB) и горизонтальной (OA). Если это отношение < 1 окружность “прижата” к горизонтальной оси, при >1 - к вертикальной, при =1 будет настоящая окружность.

При рисовании дуг и секторов предусмотрены еще два параметра : начало и конец, определяющие угол начала дуги и угол ее окончания. Углы измеряются в радианах и отсчитываются от нулевого угла, направленного по оси OX , против часовой стрелки, число =3,14159, в полной окружности 360 или 2 радиан. Перевод из градусов в радианы по формуле: , где n – значение в градусах (/2 – 90  - 180 ).

Например:

Const p=3.14159

Circle (100,100), 70, vbBlue, p/2, p

Построит дугу из точки 90 в точку 180. Построение дуги всегда выполняется по часовой стрелке. Знак “минус” перед значением угла указывает на то, что данная точка дуги будет соединена с центром окружности, т.е. будет нарисован сектор.

Анимация

Для создания анимации (иллюзии движения на экране какого-либо объекта) применяется принцип смены кадров (изображений), как это делается в мультипликации. Программа, имитирующая движение должна реализовывать следующие этапы:

• создание изображения на экране;

• реализация временной паузы для того, чтобы глаз зафиксировал изображение;

• проведение коррекции изображения.

Для регулирования скорости движения объекта используется пустой цикл: чем большее количество раз он будет выполняться, тем медленнее будет двигаться объект.
