2.1. Самоподобие

Разделим отрезок прямой на N равных частей. Тогда каждую часть можно считать копией всего отрезка, уменьшенного в 1/r раз. Очевидно, N и r связаны отношением Nr = 1 Если квадрат разбить на N равных квадратов (с площадью, в 1/r² раз меньше площади исходного), то соотношение запишется как Nr² = 1. Соответственно, общая формула соотношения запишется в виде:

Nr^d = 1. (2.1)

Множества, построенные выше, обладают целой размерностью. Зададимся вопросом, возможно ли такое построение, при котором показатель d в равенстве (2.1) НЕ является целым, то есть такое, что при разбиении исходного множества на N непересекающихся подмножеств, полученных масштабированием оригинала с коэффициентом r, значение d не будет выражаться целым числом. Ответ --- решительное да! Такое множество называется самоподобным фракталом. Величину d называют фрактальной (дробной) размерностью или размерностью подобия. Явное выражение для d через N и r находится логарифмированием обеих частей (2.1):

(2.2)

Логарифм можно взять по любому основанию, отличному от единицы, например по основанию 10 или по основанию е ~ 2,7183.

Фракталы – геометрические объекты с дробной размерностью. К примеру, размерность линии – 1, площади – 2, объема – 3. У фрактала же значение размерности может быть между 1 и 2 или между 2 и 3. К примеру, фрактальная размерность скомканного бумажного шарика приблизительно равна 2,5. В математике существует специальная сложная формула для вычисления размерности фракталов. Разветвления трубочек трахей, листья на деревьях, вены в руке, река - это фракталы. Говоря простым языком, фрактал - это геометрическая фигура, определенная часть которой повторяется снова и снова, изменяясь в размерах - это и есть принцип самоподобия. Фракталы подобны самим себе, они похожи сами на себя на всех уровнях (т.е. в любом масштабе). Существует много различных типов фракталов. В принципе, можно утверждать, что всё, что существует в реальном мире, является фракталом, будь то облако или молекула кислорода.

3. Типы фракталов

Фракталы делятся на группы. Самые большие группы это:

геометрические фракталы

алгебраические фракталы

системы итерируемых функций

стохастические фракталы

3.1.Геометрические фракталы

Именно с них и начиналась история фракталов. Этот тип фракталов получается путем простых геометрических построений. Обычно при построении этих фракталов поступают так: берется "затравка" - аксиома - набор отрезков, на основании которых будет строиться фрактал. Далее к этой "затравке" применяют набор правил, который преобразует ее в какую-либо геометрическую фигуру. Далее к каждой части этой фигуры применяют опять тот же набор правил. С каждым шагом фигура будет становиться все сложнее и сложнее, и если мы проведем (по крайней мере, в уме) бесконечное количество преобразований - получим геометрический фрактал. Классические примеры геометрических фракталов - Снежинка Коха, Лист, Треугольник Серпинского).

1. Снежинка Коха

Граница снежинки, придуманной Гельгом фон Кохом в 1904 году (рис.1), описывается кривой, составленной их трех одинаковых фракталов размерности d ~ 1,2618. Каждая треть снежинки строится итеративно, начиная с одной из сторон равностороннего треугольника. Пусть K_o --- начальный отрезок. Уберем среднюю треть и добавим два новых отрезка такой же длины, как показано на рис.2. Назовем полученное множество K₁ . Повторим данную процедуру многократно, на каждом шаге заменяя среднюю треть двумя новыми отрезками. Обозначим через K_n фигуру, полученную после n-го шага.

Интуитивно ясно, что последовательность кривых K_n при n стремящемся к бесконечности сходится к некоторой предельной кривой К. Рассмотрим некоторые свойства этой кривой.

Если взять копию К, уменьшенную в три раза (r = 1/3), То всё множество К можно составить из N = 4 таких копий. Следовательно, отношение самоподобия (2.1) выполняется при указанных N и r, а размерность фрактала будет:

d = log(4)/log(3) ~ 1,2618

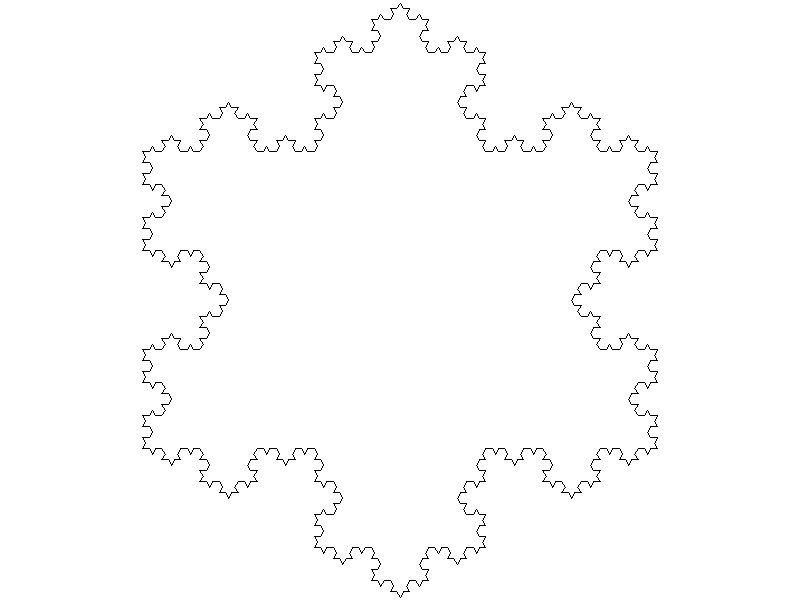

Рис. 1. Снежинка Коха.

Еще одно важное свойство, которым обладает граница снежинки Коха --- ее бесконечная длина. Это может показаться удивительным, потому что мы привыкли иметь дело с кривыми из курса математического анализа. Обычно гладкие или хотя бы кусочно-гладкие кривые всегда имеют конечную длину (в чем можно убедиться интегрированием). Мандельброт в этой связи опубликовал ряд увлекательных работ, в которых исследуется вопрос об измерении длины береговой линии Великобритании. В качестве модели он

Рис. 2. Построение снежинки Коха.

использовал фрактальную кривую, напоминающую границу снежинки за тем исключением, что в нее введен элемент случайности, учитывающий случайность в природе. В результате оказалось, что кривая, описывающая береговую линию, имеет бесконечную длину.

Доказательство приводится в [1].
