3. Порядок работы
3.1. Ознакомиться со схемой внутренних соединений и техническими данными исследуемого реле. Собрать схему (рис. 6) и выяснить назначение каждого элемента.
3.2. Снять амперсекундную характеристику реле Iср = f (t) при положениях указателя уставки 2,7 А и 3,2 А Для чего необходимо установить заданное напряжение на первичной обмотке Т 1, нажать на кнопку SВС 2, замерить ток и время срабатывания теплового реле. Через три минуты после срабатывания теплового реле установить следующие напряжения на первичной обмотке Т 1 и вновь замерить ток и время срабатывания теплового реле. Полученные результаты записать в таблицу 4.
Таблица 4. Результаты измерений
Iср, А |
|
|
|
|
tср, с при Iуст = 2,7 |
|
|
|
|
tср, с при Iуст = 3,2 |
|
|
|
|
3.3. По данным таблицы построить амперсекундные характеристики реле.
3.4. Проанализировать полученные результаты и сделать выводы по выполненной работе.

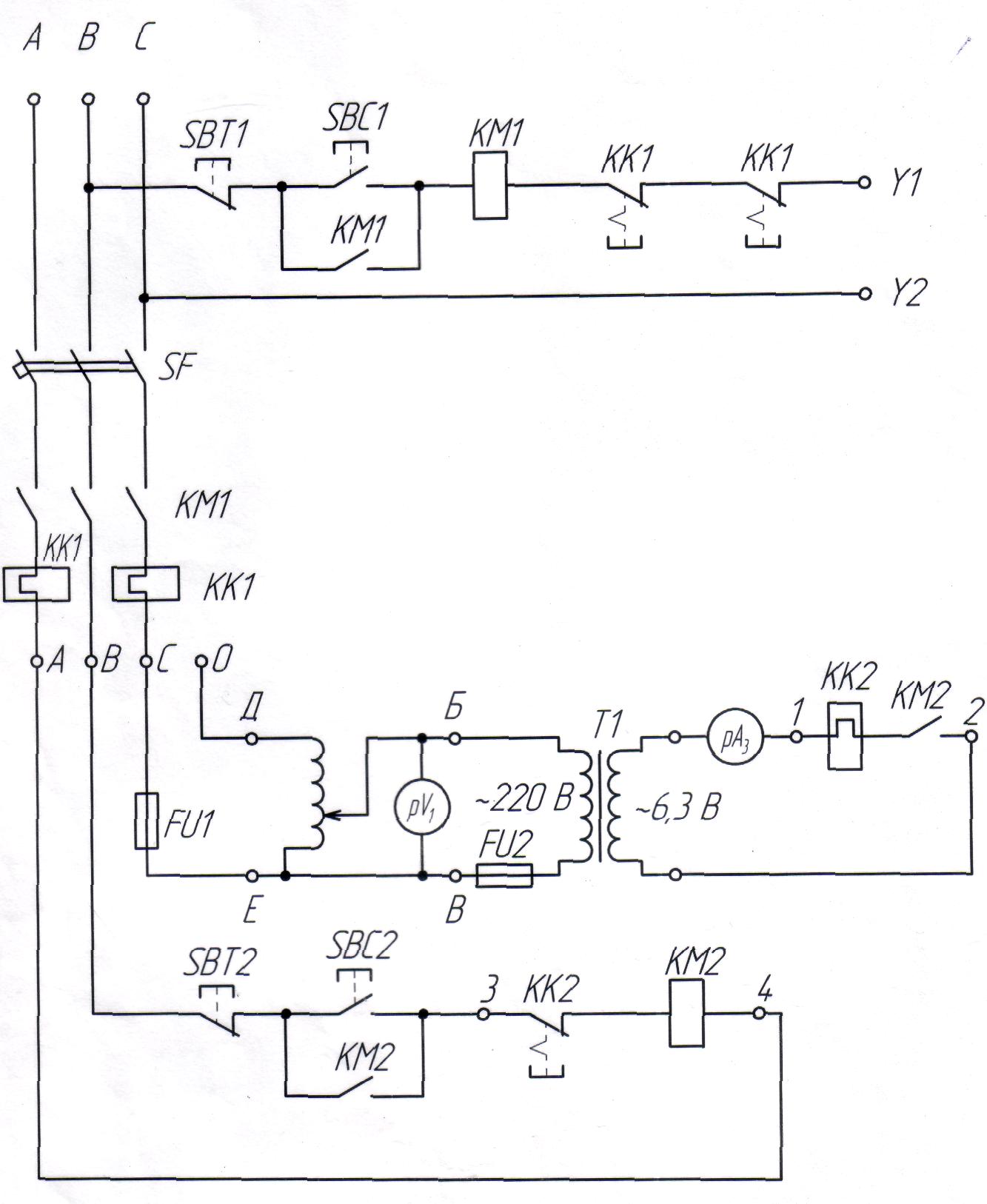

Рис. 6. Схема испытания теплового реле
4. Контрольные вопросы
4.1. Объясните назначение биметаллических пластин теплового реле.
4.2. Как регулируется ток срабатывания теплового реле?
Содержание
Лабораторная работа № 1. Испытание реле времени с микродвигателем… |
3 |
Лабораторная работа № 2. Испытание электронных реле времени в схеме управления пуском асинхронного двигателя с фазным ротором в функции времени……………………………………….. |
6 |
Лабораторная работа № 3. Изучение электромагнитного пускателя переменного тока………………………………………………………………. |
9 |
Лабораторная работа № 4. Изучение теплового реле………………………. |
13 |
Учебно-методическое обеспечение дисциплины
Основная литература
Полуянович Н.К. Монтаж, наладка, эксплуатация и ремонт систем электроснабжения промышленных предприятий: Уч. пособие. 1-е изд. – М: ООО Изд-во «Лань», 2012. 400 с.
Тельманова Е.Д. Электрические и электронные аппараты: учеб. пособие – Екатеринбург: изд-во Рос.гос.проф-пед.ун-та, 2009. 127 с.
Дополнительная литература
Борисов Ю. М., Липатов Д.Н., Зорин Ю.Н. Электрические аппараты. − М: Энергоатомиздат, 2000.− 552 с.
Программное обеспечение и Интернет-ресурсы
http://www.rsvpu.ru/biblioteka/materialy-konf/
