Порядок работы
3.1. Ознакомиться со схемой внутренних соединений и техническими данными пускателя. Собрать схему (рис. 4) и выяснить назначение каждого элемента.
3.2. Проверить работу пускателя.
3.3. Установить на катушке пускателя напряжение 85% от номинального и нажать кнопку SВС 2. При этом пускатель срабатывает, и подвижная система перемещается без заметных на глаз остановок в промежуточном положении. Допускается умеренный шум, характерный для электромагнитов переменного тока.
3.4. Снизить напряжение на катушке до 70% от номинального и нажать кнопку SВС 2, якорь электромагнита должен удерживаться в полностью притянутом положении (допускается резкое гудение электромагнита).
3.5. Снизить напряжение на катушке до 60% от номинального и нажать кнопку SВС 2, при этом пускатель не должен срабатывать.
3.6. Записать показания вольтметра в (таблицу 3).
Таблица 3. Результаты измерений
Напряжение на катушке |
|
% от Uном |
U, В |
60 |
|
70 |
|
85 |
|
100 |
220 |
Сравнить полученные результаты с техническими данными пускателя, сделать выводы по его исправности.
4. Контрольные вопросы
4.1. Почему магнитопровод электромагнитов переменного тока набирают
из отдельных пластин?
4.2. Для какой цели совместно с контакторами применяются тепловые реле?

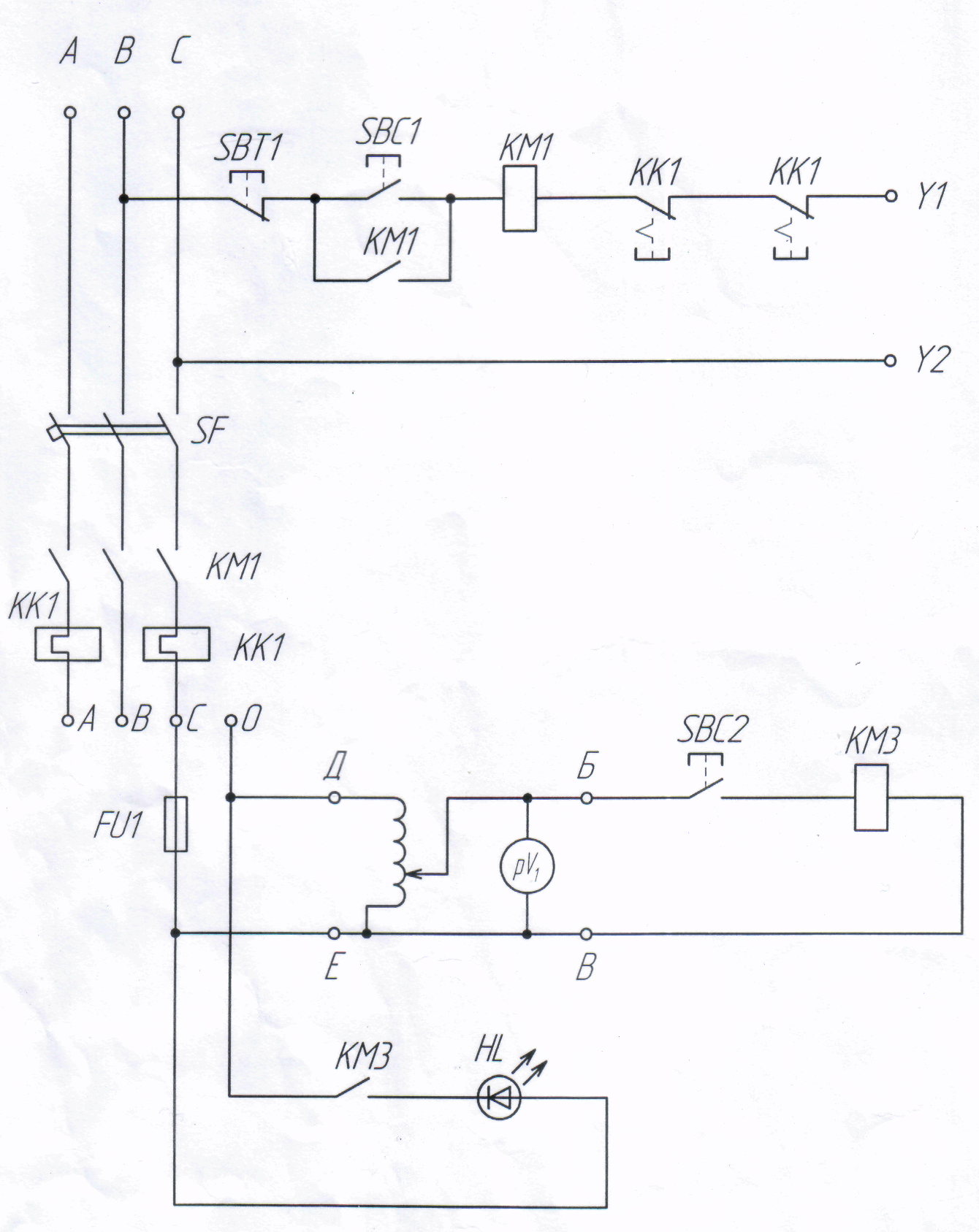

Рис. 4. Схема исследования магнитного пускателя
Лабораторная работа № 4
Изучение теплового реле
1. Цель работы
Изучить принцип действия и конструкцию теплового реле серии РТТ-141.
2. Краткие теоретические сведения
В каждую фазу теплового реле серии РТТ-141 установлена биметал-лическая пластина, система рычагов, спусковой механизм, размыкающий нормально замкнутый контакт теплового реле. При прохождении тока выше номинального через биметаллические пластины происходит их нагрев, вследствие нагрева пластины деформируются, выгибаются и давят на систему рычагов, они приводят в действие спусковой механизм, а он размыкает нормально замкнутый контакт. После срабатывания теплового реле, его необходимо включать вручную путем нажатия специальной кнопки (рис.5).
Рис. 5. Тепловое реле серии РТТ-141, U = 660 В, частотой 50 (60) Гц:
1 –кнопка включение т еплового реле, при его срабатывании; 2 –регулятор чувствительности реле по току.
Электрическая схема для испытания теплового реле состоит из трех цепей. Для управления схемой применяются кнопки SВТ 2, SВС 2 и магнитный пускатель КМ 2. В схеме применяется нагрузочный трансформатор Т 1. Ток в цепи теплового реле КК 2 можно установить изменяя напряжение на первичной обмотке Т 1 автотрансформатором ЛАТр. При подключении всех цепей к источникам питания ток в каждой цепи отсутствует. При нажатии на кнопку SВС 2 на обмотку магнитного пускателя подается напряжение, он срабатывает и замыкает свои контакты. При этом появляется ток в цепи теплового реле КК 2. Засекаем с помощью секундомера время срабатывания теплового реле. Через некоторое время срабатывает тепловое реле и размыкает свои контакты КК 2. При этом обесточивается цепь обмотки магнитного пускателя КМ 2, он размыкает свои контакты, и ток в цепи теплового реле пропадает. Ток, протекающий по тепловому реле КК 2, можно отключить принудительно, нажав на кнопку SВТ 2.
