2.6. Насосно-компрессорные трубы (нкт).
Из насосно-компрессорных труб (НКТ) составляются колонны, спускаемые в скважину. Колонны НКТ могут служить в основном для следующих целей:
подъема на поверхность отбираемой из пласта жидкости, смеси жидкости и газа или одного газа;
подачи в скважину жидкости или газа (осуществления технологических процессов, интенсификации добычи или подземного ремонта);
подвески в скважине оборудования;
проведения в скважине ремонтных, в том числе бурильных, работ. Насосно-компрессорные трубы в нашей стране изготавливаются
согласно ГОСТ 633 и ГОСТ Р 2004 года, предусматривающим изготовление НКТ в исполнениях А и Б (А - повышенной точности) четырех конструкций:
гладких труб и муфт к ним;
труб с высаженными наружу концами (В) и муфт к ним;
гладких высокогерметичных труб (НКМ) и муфт к ним;
безмуфтовых труб (НКБ) с высаженными наружу концами.
Примеры условных обозначений насосно-компрессорных труб приведены ниже:
трубы из стали группы прочности Е с условным диаметром 60 мм, толщиной стенки 5 мм:
60*5-Е ГОСТ 633-80 - для гладких труб;
В-60*5 ГОСТ 633-80 - для труб с высаженными наружу концами;
НКМ-60*5 ГОСТ 633-80 -для высокогерметичных труб;
НКБ-60*5 ГОСТ 633-80 - для высокогерметичных безмуфтовых труб.
Трубы изготовляются из сталей следующих трупп прочности: Д, К Е, Л, М, Р. Кроме того, НКТ могут изготавливаться из алюминиевого сплава марки Д16Т. Этот сплав имеет предел текучести около 300 МПа, предел выносливости - 110 МПа. Относительная плотность сплава - 2,72. Трубы из сплава Д16Т обладают и большей коррозионной стойкостью в сероводородсодержащих средах. Особенно повышаются их коррозионная стойкость и износостойкость при толстослойном анодировании. Также бывают стеклопластиковые трубы, для работы в средах с большим содержанием коррозионно активных компонентов. НКТ выпускают с диаметрами от 27 до 114 мм.
Механические свойства труб и муфт соответствуют данным, приведенным в таблице 1.
По массе труб допускается отклонение от +6,5 до -3.5% для исполнения труб А (более точное исполнение) и от +8 до -6% для исполнения труб Б (менее точное исполнение).
Механические свойства труб и муфт
Показатели |
Д |
К |
Е |
Л |
М |
Р |
Временное сопротивление, МПа |
500 |
700 |
750 |
800 |
900 |
1000 |
Предел текучести, МПа |
380 |
500 |
550 |
650 |
750 |
950 |
Относительное удлинение, % |
16 |
12 |
12 |
12 |
12 |
12 |

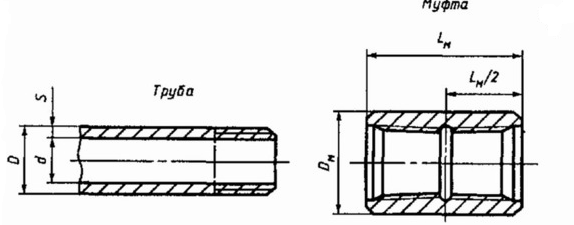

Рис. 22. Гладкая НКТ и муфта к ней.

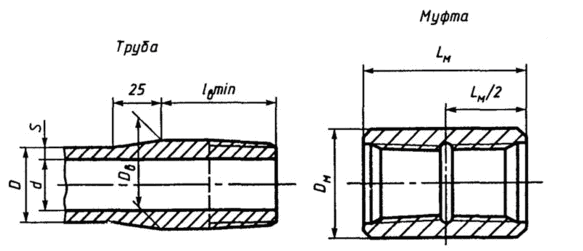

Рис. 23. НКТ с высадкой наружу и муфта к ней.
В последние годы получили применение так называемые непрерывные наматываемые (безмуфтовые или гибкие) трубы длиной до 2500 м, а в некоторых случаях - до 5500 м. Эти трубы выпускаются с прокатного стана полной строительной длины (или отдельными бухтами длиной от 300 до 650 м, которые соединяются между собой с помощью стыковой сварки) без промежуточных резьбовых соединений и сматываются в бухту. Они спускаются в скважину со специального агрегата, обычно смонтированного на большегрузной автомашине. Такая труба вводится во внутреннюю полость НКТ и идет до забоя (если нет насоса). Подается промывочный флюид, осуществляется промывка, вытаскивается труба. Указанные трубы применяются, в основном, для проведения технологических операций (очистка скважины от песчаных и гидратных пробок, освоение скважин, забуривание вторых стволов и т.д.). Диаметры: 30, 33, 38, 43 мм.
