2.2.Скважинные камеры

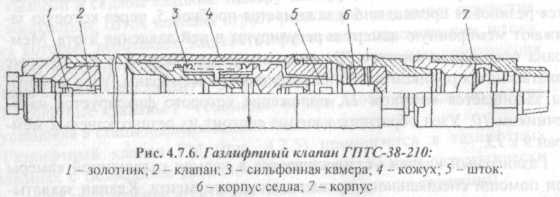

В скважинных камерах газлифтных установок в процессе эксплуатации скважины фонтанным и затем газлифтным способами устанавливаются глухие пробки, ингибиторные, циркуляционные и газлифтные клапаны.
П
о
конструктивному исполнению скважинные
камеры можно
Рис. 28

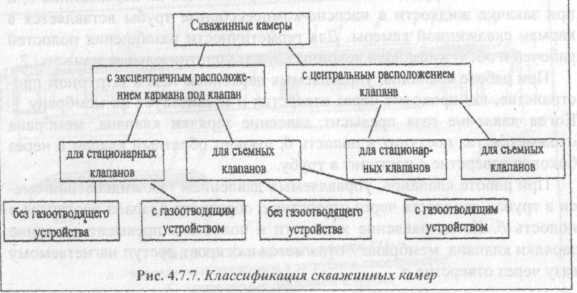

классифицировать следующим образом (рис. 29).
С
кважинные
камеры с эксцентричным расположением
кармана для клапанов являются наиболее
совершенными и распространенными. Они
сохраняют проходное сечение в месте
установки клапана, равным проходному
сечению колонны подъемных труб. Это
позволяет проводить все скважинные
работы (исследование, промывку призабойной
зоны,смену съемных элементов скважинного
оборудования) без извлечения колонны
подъемных труб.

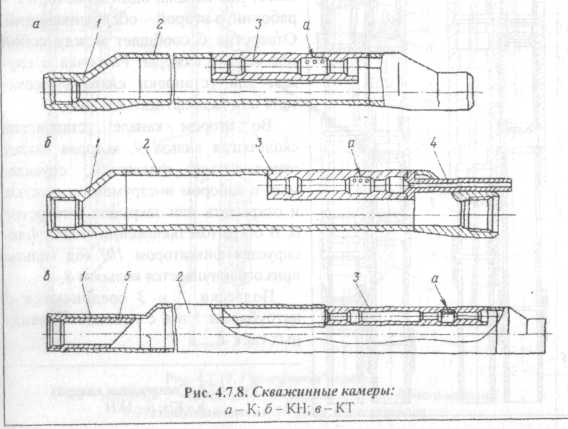

Скважинная камера К (рис. 30, а) представляет собой сварную
Рис. 29
конструкцию, состоящую из рубашки 2, выполненной из специальных овальных труб, и двух наконечников У с резьбой насосно-компрессорных труб по ГОСТ 633.
В рубашке камеры предусмотрен карман 3 для установки клапанов и пробок с помощью набора инструментов канатной техники через устье скважины, герметизированное оборудованием ОУГ 80><350.
Газ или жидкость (для ингибиторного и циркуляционного клапанов) поступает из затрубного пространства через перепускные отверстия а камер к клапану. Клапаны и пробки уплотняются в кармане двумя наборами уплотнительных манжет, для которых предусмотрены посадочные шейки в кармане. Для фиксации клапанов и пробок в кармане предусмотрены специальные расточки, в которые входит фиксирующая цанга или кулачок фиксатора.
Камера КН (см. рис. 30, б) применяется для установок периодического газлифта ЛП и имеет газоотводящий патрубок 4, соединяемый с газоотводящим устройством.
К
амера
КТ (см. рис. 30, а) отличается от камеры
типа К наличием в
Рис. 30

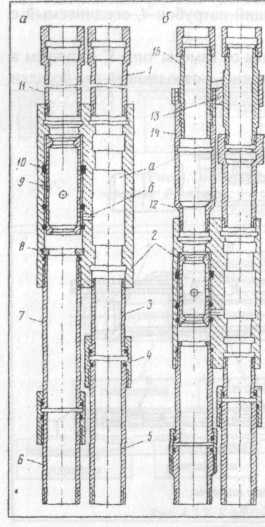

верхнем наконечнике направляющей оправки 5, позволяющей для посадки клапанов использовать консольный отклонитель типа ОК, обеспечивающий надежность работ в наклонных скважинах. Техническая характеристика камер приведена ниже. Для морских газлифтных скважин с подводным расположением устья применяют оригинальные двухканальные скважинные камеры КН-60Д-350 (рис. 31, а) и 1КН-60Д-350 (рис. 31, б).
Камера с помощью переводников /, // и патрубков 5 и 6 соединяется с двумя параллельными колоннами подъемных труб. Корпус камеры 2 имеет два канала, один из которых -рабочий, а второй - обслуживающий. Отверстие б сообщает между собой оба канала камеры. Расточка а служит для установки клапана-отсекателя или газлифтного клапана.
Рис. 31
Во втором канале установлена скользящая гильза 9. которая может передвигаться толкателем, спускаемым с набором инструментов с устья, и открывать или закрывать отверстие б. В открытом положении гильза фиксируется фиксатором /0, ход гильзы вниз ограничивается кольцом 8.
Подвески 7 и 3 соединяются с патрубками 5 и б с помощью накидных гаек 4.
Скважиниая камера 1КН позволяет раздельный спуск двух параллельных рядов подъемных труб и для этого имеет следующее устройство. В корпус 2 устанавливается воронка 12, а на патрубок / - направляющая 15. Насосно-компрессорная груба второго ряда спускается с уплотнителем 14 и цангой I3. Цанга фиксируется в воронке, а уплотнитель герметизирует соединения.
Д
ля
стационарных газлифтных клапанов
применяются газлифтные
Рис. 32
оправки, представляющие собой патрубки, диаметр которых равен диаметру насосно-компрессорных труб, спущенных в скважину.

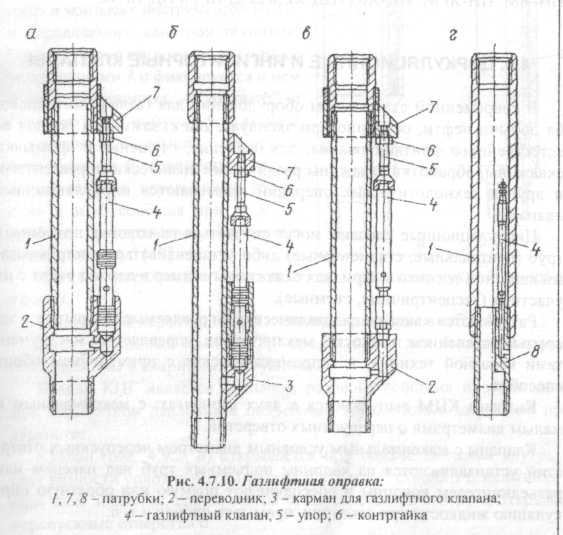

Конструкция газлифтной оправки с боковым размещением газлифтного клапана (рис. 32, а, б, в) состоит из патрубка 1, специального переводника 2 с резьбой для установки клапана, специального переводника 7 с резьбой для фиксации клапана. Клапан устанавливается в оправку следующим образом: упор 5 вворачивается в резьбу переводника 7, клапан 4 вворачивается в резьбу переводника 2 и затем упор 5 отворачивается и прижимает клапан. Для предотвращения самоотворота упора предусмотрена контргайка 6.
В оправках (см. рис. 32, а, б) газлифтный клапан герметизируется набором манжет на клапане, а в оправке (см. рис. 32, г) он вворачивается в патрубок 8, а затем совместно с ним в патрубок .
