Пример расчета и форма записи рассева щебня

Остатки на ситах, мм	40	20	10	5	2,5	1,25	<1,25
Частные остатки, г	170	1250	1730	1520	190	90	50
Частные остатки a ,%	3,4	25,0	34,6	30,4	3,8	1,8	1,0
Полные остатки, A , %	3,4	28,4	63,0	93,4	97,2	99,0	100,0

4.1.2. Определение содержания зерен пластинчатой (лещадной) и игловатой формы

Содержание в щебне (гравии) зерен пластинчатой (лещадной) и игловатой формы оценивают количеством зерен, толщина или ширина которых менее длины в три и более раза.

4.1.2.1. Метод визуальной разборки

Содержание в щебне (гравии) зерен пластинчатой (лещадной) и игловатой форм оценивают количеством зерен, толщина которых меньше длины в три раза и более.

Аппаратура: весы настольные циферблатные по ГОСТ 29329 или лабораторные по ГОСТ 24104, шаблон передвижной (рисунок 1) или штангенциркуль по ГОСТ 166, сита из стандартного набора по 4.1.1.

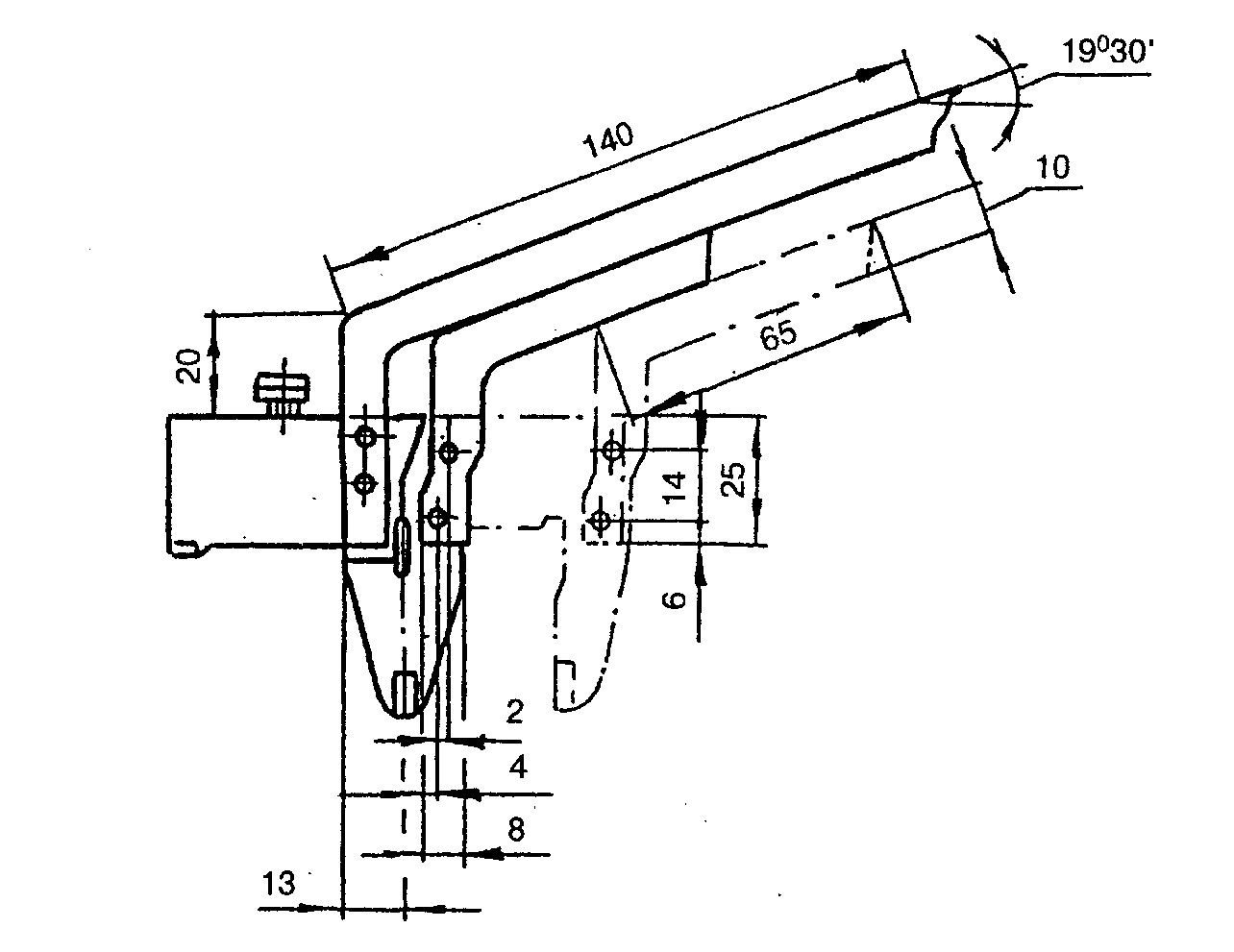

Рис. 1. Передвижной шаблон

Порядок определения:

1. Из лабораторной пробы от каждой фракции испытываемого щебня берут аналитические пробы массой не менее:

0,25 кг – для щебня размером фракции от 5(3) до 10 мм;

1,0 кг – то же св. 10 до 20 мм;

5,0 кг – » св. 20 до 40 мм;

10,0 кг – » св. 40 мм.

2. Пробу в воздушно-сухом состоянии просеивают через сита с отверстиями размерами равными D и d, и взвешивают остаток на сите с отверстиями, равными d.

3. Содержание зерен пластинчатой (лещадной) или игловатой формы определяют отдельно для каждой фракции щебня (гравия).

При наличии в испытываемом щебне (гравии) какой-либо фракции в количестве менее 5 % по массе содержание зерен пластинчатой (лещадной) и игловатой форм в этой фракции не определяют.

Аналитическую пробу взвешивают и из нее выбирают зерна, толщина которых меньше длины в три раза и более.

Соотношение размеров зерен определяют при помощи передвижного шаблона или штангенциркуля. При использовании шаблона измеряемое зерно вкладывают наибольшим размером между губками, положение шаблона фиксируют стопорным винтом и измеряют размер зерна, затем зерно пропускают наименьшим размером между губками шаблона, установленными на расстоянии в три раза меньшем. Если зерно пройдет между губками, то его относят к зернам пластинчатой или игловатой формы.

4. Зерна пластинчатой и игловатой формы Ппл взвешивают и вычисляют их содержание по формуле

Ппл , (3)

где - масса зерен пластинчатой и игловатой формы, г; - масса аналитической пробы, г.
