Министерство образования и науки Российской Федерации
Федеральное агентство по образованию
Калмыцкий Государственный Университет
Инженерно-технологический факультет
Курсовой проект по ТММ
Задание 9
Вариант 2
Выполнил:
Студент Бюрчиев А.Ю
Группа РМ-3
Проверила: Куркудинова Н.А
Элиста 2013
Задание: Провести проектирование, структурное, кинематическое , силовое и динамическое исследования механизмов двухцилиндрового четырехтактного двигателя.
Исходные данные для проектирования и исследования
|
Исходные данные для построения индикаторной диаграммы
|
Сжатие |
||||||||||||||||||||
S/Smax |
1 |
0.9 |
0.8 |
0.7 |
0.6 |
0.5 |
0.4 |
0.3 |
0.2 |
0.1 |
0 |
||||||||||
P/Pmax |
0 |
0.02 |
0.04 |
0.06 |
0.09 |
0.13 |
0.18 |
0.25 |
0.34 |
0.45 |
0.7 |
||||||||||
|
Рабочий ход |
||||||||||||||||||||
S/Smax |
0.11 |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
0.8 |
0.9 |
1 |
|||||||||||
P/Pmax |
0.98 |
0.8 |
0.57 |
0.43 |
0.33 |
0.28 |
0.17 |
0.13 |
0.09 |
0 |
|||||||||||

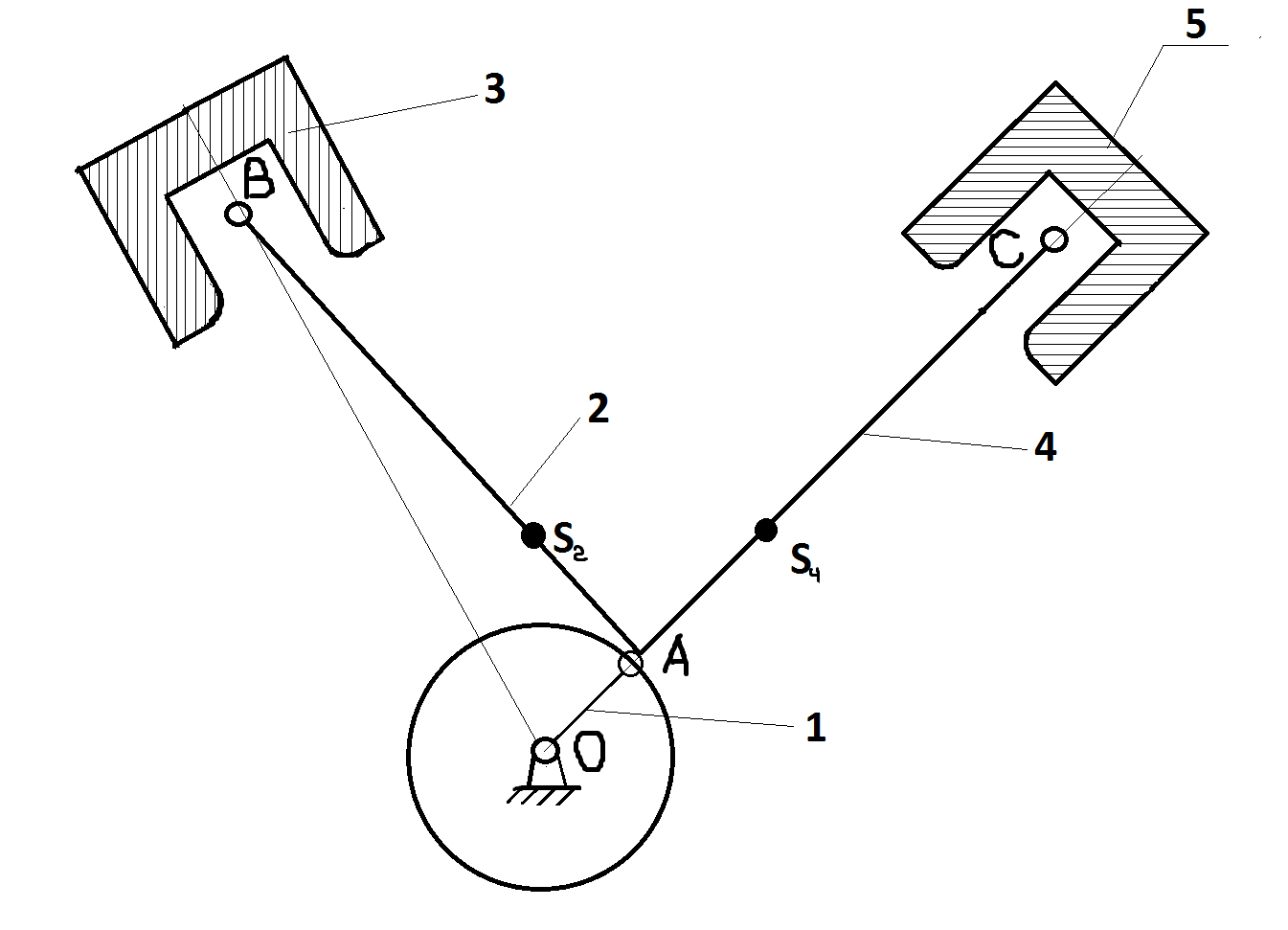

1.1 Проектирование кривошипно-ползунного механизма
lOA
=0.0846
м lAB
= 0.2961 м
µL
=LOA
/OA=0.0846/50=v0.0017
1.2 Построение планов скоростей механизма
Масштаб планов вычисляем по формуле:
µv
=Va/pa=12.4/60=0.21
Таблица скоростей в м/с
Пара- метр |
Номера положений механизма |
|||||||||||||||||||||
0
|
1 |
2
|
3
|
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
|||||||||||
Vb |
12.6 |
5.04 |
8.46 |
12.4 |
12.4 |
8.19
|
0
|
7.77
|
12.4 |
12.4 |
9.03 |
5.04 |
||||||||||
Vba |
12.6 |
12.6 |
7.56 |
0 |
6.3 |
11.13 |
12.4 |
11.3 |
6.3 |
0 |
6.3 |
10.92 |
||||||||||
Vs4 |
0 |
12.18 |
9.66 |
8.6 1 |
9.45 |
11.34 |
0 |
12.4 |
10.08 |
8.61 |
8.82 |
12.18 |
||||||||||
Vc |
0 |
12.6 |
5.46 |
0 |
4.62 |
9.45 |
0 |
13.02 |
7.98 |
0 |
6.93 |
12.6 |
||||||||||
Vca |
0 |
6.72 |
10.5 |
12.4 |
10.92 |
6.43 |
0 |
6.3 |
11.13 |
12.4 |
10.71 |
6.72 |
||||||||||
Vs2 |
8.82 |
9.66 |
11.13 |
12.4 |
12.18 |
10.08 |
8.61 |
10.08 |
12.18 |
12.4 |
10.92 |
9.66 |
||||||||||
