Д) Схема соединений с двумя трансформаторами тока и одним реле» включенным на разность токов двух фаз
Трансформаторы тока устанавливаются в двух фазах (например, A и С на рис. 3-15); их вторичные обмотки соединяются разноименными зажимами, к которым (параллельно вторичным обмоткам) Подключается обмотка реле.
Из токораспределения, показанного на рис. 3-15 для случая, когда по первичной цепи проходят положительные токи IА, I В, IС, находим, что ток в реле Ip равен геометрической разности токов двух фаз Iа, и Iс, т. е.
Ip= а - с (3-12)
где
а= IА/ nт ,а с= C / nт
Ток в реле для различных случаев к. з. и нагрузки находится учетом прохождения первичных токов при рассматриваемом режиме по выражению (3-12) с помощью векторных диаграмм токов Iа и Iс. При симметричной нагрузке и трехфазном к. з. распределение первичных и вторичных токов соответствует рис. 3-15. Пользуясь векторной диаграммой на рис. 3-10, а, находим по (3-12), что а - с в раз больше тока в фазе (Iа и Iс) и, следовательно,
=
Iф (3-12а)

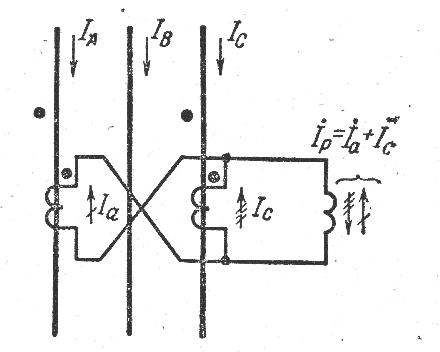

Рис. 3-15. Схема соединения трансформаторов тока на разность токов двух фаз.
При двухфазном к. з. на фазах А и С (рис. 3-10, б) в реле поступает два тока
Iа и Iс с учетом векторной диаграммы IC= - IA; следовательно, и Iс= - Iа Подставляя это значение Iс в (3-12), получаем:
=
2Iа
=2Iф
(3-126)
где Iф =Iа
При двухфазном к. з. между А и С или В и С в реле поступает только одной фазы IА или IА поскольку на фазе В нет тран-^рматора тока, отсюда по (3-12) получим:
=Iф (3-12в)
где Iф =Iа или Iф =Iс
■
Из (3-12а) — (3-12в) видно, что ток в реле, а следовательно,
и чувствительность схемы, при разных видах к. з. будет различной.
Наименьший ток Ip, и поэтому наихудшая чувствительность, будет при к. з. между двумя фазами (АВ и ВС), из которых одна фаза (В) не имеет трансформатора тока.
По сравнению со схемой полной и двухфазной звезды данная схема имеет худшую чувствительность при к. з. между АВ и ВС.
Действительно, при одной и той же нагрузке линии Iф=Iн в первых двух схемах в реле будет поступать ток Ip=Iн в рассматриваемой схеме согласно (3-12а) Ip= Iн
В
соответствии с этим ток срабатывания
реле в рассматриваемой схеме будет
в
раз
больше, чем
в
первых
двух:
=
×
В
то же время при двухфазном к. з. между
фазами AВ
и
ВС
в
реле всех трех cравниваемых
схем ток Ip=
Iф=
;
следовательно, если для схем по рис.
3-9 и 3-12 k4=
/
то для схемы по рис. 3-15
k4=
/
=
/(
∙
)
и будет в раз меньше. Указанный недостаток (пониженная чувствительность при двухфазных к. з. на линии между фазами АВ и ВС) нужно учитывать при применении схемы.
В случае двухфазного к. з. между фазами В и С за силовым трансформатором с соединением обмоток звезда — треугольник ток в реле р = а - с оказывается равным нулю, так как токи а и с равны по величине и совпадают по фазе, что видно из токораспределения на рис. 3-17. Таким образом, при этом случае повреждения реле не будет действовать, что является существенным недостатком схемы. По этой причине однорелейную схему нельзя применять для защит, которые должны действовать при к. з. за трансформаторами с соединением обмоток λ/∆.
В случае однофазных к. з. на фазе, не имеющей трансформаторов тока (фаза B), ток в реле равен нулю, поэтому схема с включением на разность токов двух фаз не может использоваться в качестве защиты от однофазных к. з.
Рассматриваемая схема может применяться только для защиты от междуфазных к. з. в тех случаях, когда она обеспечивает необходимую чувствительность при двухфазных к. з. и когда не требуется ее действие при к. з. за трансформатором λ/∆.
Коэффициент
схемы при симметричных режимах
=Ip/
Iф=
,
с учетом что в этом режиме
=
Iф
