В) Схема соединения трансформаторов тока и обмоток реле в неполную звезду

Трансформаторы тока устанавливаются в двух фазах и соеди­няются так же, как и в схеме звезды (рис. 3-12). В реле I и III про­ходят токи соответствующих фаз

I_a=I_A/n_т и I_с=I_С/n_т

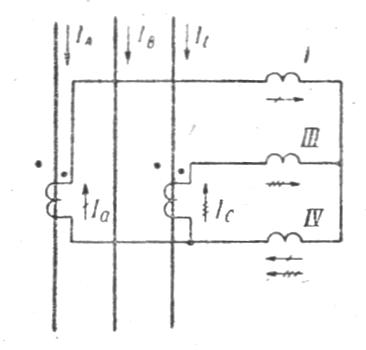

Рис. 3-12. Схема соеди­нения трансформато­ров тока и обмоток ре­ле в неполную звезду.

а в обратном проводе ток равен их геометри­ческой сумме:

_об= - ( _а + _c)

С учетом векторной диаграммы - ( _а + _c)= _b , т. е. _об равен току фазы, от­сутствующей во вторичной цепи. При трех­фазном к. з. и нормальном режиме токи проходят по обоим реле I и III и в обратном проводе. В случае двухфазного к. з. токи появляются в одном или двух реле (I или III) в зависимости от того, какие фазы повреждены.

Ток в обратном проводе при двухфазных к. з. между фазами Л и С, в которых установлены трансформаторы тока, согласно рис. 3-10, б с учетом,

что _а= - _с равен нулю, а при замыканиях между фазами АВ и ВС он соответственно равен _об = _а и _об = _с

В случае однофазного к. з. фаз (Л или С), в которых установлены трансформаторы тока, во вторичной обмотке трансформатора тока и обратном проводе проходит ток к. з. При замыкании на землю фазы В, в которой трансформатор тока не установлен, токи в схеме защиты не появляются; следовательно, схема неполной звезды реа­гирует не на все случаи однофазного к. з. и поэтому применяется только для защит, действующих при междуфазных повреждениях. Коэффициент схемы к_сх = 1.

Г) Схема соединения трансформаторов, тока в треугольник, а обмоток реле в звезду

Вторичные обмотки трансформаторов тока, соединенные последовательно разноименными выводами (рис. 3-13), образуют треугольник

Реле, соединенные в звезду, подключаются к вершинам этого треугольника. Из токораспределения на рис. 3-13 видно, что в каж-

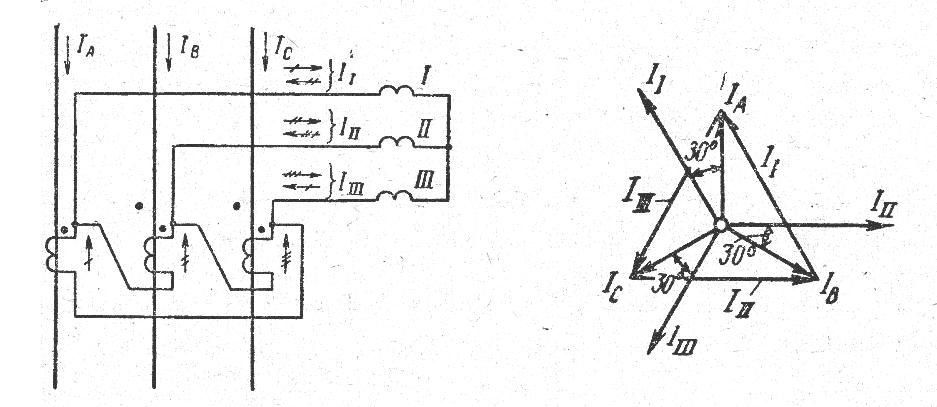

Рис. 3-13. Схема соединения трансформаторов Рис. 3-14. Векторная диаграмма вторичных тока в треугольник, а обмоток реле – в звезду токов в схеме на рис. 3-13.

дом реле проходит ток, равный геометрической разности токов двух фаз:

_I= I_A/n_т - I_B/n_т ; _II= I_B/n_т - _C /n_т ; _III= _C /n_т - I_A/n_т ;

На основании этих выражений и с учетом векторных диаграмм токов _A, _B, _C (рис. 3-10) находятся токи, проходящие в реле при разных видах к. з.

При нагрузке и трехфазном к. з. в реле проходит линейный ток, ^в У 5 раз больший тока фазы и сдвинутый относительно него по фазе на 30˚ (рис. 3-14).

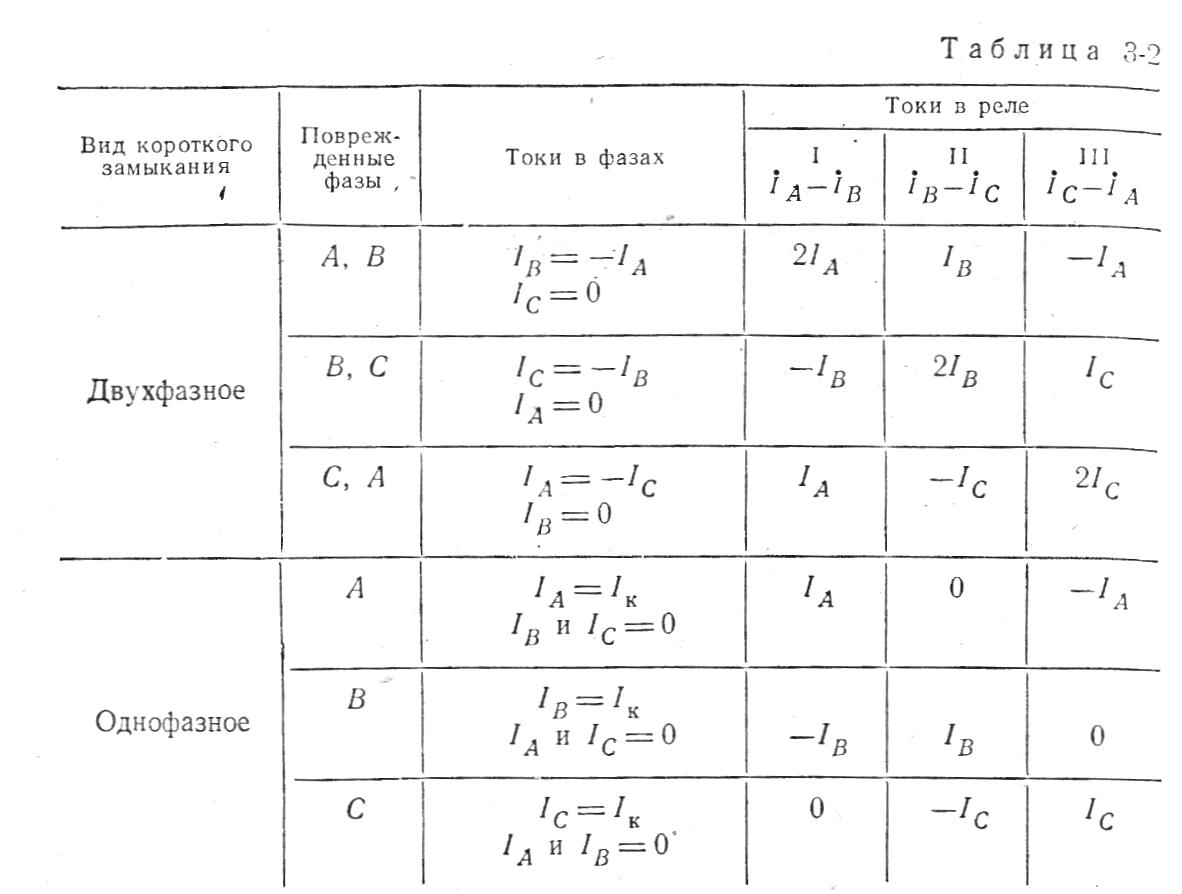

В табл. 3-2 приведены значения токов при других видах к.. з. .в предположении, что коэффициент трансформации трансформаторов тока равен единице (n_т = 1).

Таким образом, схема соединения трансформаторов тока в тре­угольник обладает следующими особенностями:

1. Токи в реле проходят при всех видах к. з. и, следовательно, защиты по такой схеме реагируют на все виды к. з.

2. Отношение тока в реле к фазному току зависит от вида к. з.

3. Токи нулевой последовательности не выходят за пределы тре­угольника трансформаторов тока, не имея пути для замыкания через обмотки реле.

Отсюда следует, что при к. з. на землю в реле попадают только токи прямой и обратной последовательностей, т. е. только часть тока к. з.

Описанная выше схема применяется в основном для дифференци­альных и дистанционных защит.

Поскольку в рассматриваемой схеме ток в реле при трехфазных симметричных режимах в у 3 раз больше тока в фазе, коэффициент схемы согласно (3-10) равен:

=I_p/ I_ф=( * I_ф)/ I_ф=
