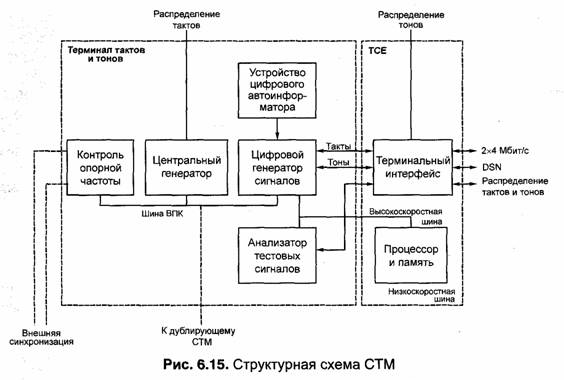

Стм тондық және тракттік модуль

СТМ модульі барлық станция үшiн тактты жиiлiктердiң тиiстi ескертпе дабылдары және цифрларға үндес сигналдардың көздерiн қамтамасыз етедi. Жиiлiктiң сыртқы эталонынан керек болса синхронизацияланылған станциялар беретiн тактты генераторда болады. Модуль сонымен бiрге SI2-нiң үндес сигналдарының шинасын қалыптастырады. Ол ИКМ-нiң 16 бит-пен 32 каналы және 4096 кГц-тiң барлықстанцияға арналғанүлестiрiлетiн тактты жиiлiктерiменболады. Барлық бағдарлаушы элементтерде олар налған суток, абоненттi күндес ескертпе дабылдар және автоинформатордың сөйлемiнiң уақыттары берiледi. Ол канал (Broadcasting ) хабар жүргiзу үшiн болады. Әр бiр станцияда екi СТМ жабдықтаған (MutualBackup ) ыстық резервтiңтәр тiппен жұмыс iстейтiн ұқсас функция орындайтын. Егер солардың бәрiн қабылдамаса, станция басқа модульдағы такттер және тондары алуға жалғастырады. Әрбiр СТМ такттер дiң терминалында және тондық, сонымен бiрге ТСЕ-де болады.

СТМ модульінің негiзгi функциялары төменде келтiрiлген:

1. Тiрек жиiлiктiң бақылауы - 2048 кГц қолданылған G.703.10 МСЭ-ға сәйкес 2048 кГц синхронизацияның интерфейсі алынатын сигналдарының ерекшеленген DTM (4-ке дейiн) тiрек тактты сигналдардың интерфейсi. Бiр кiру жиiлiктiң стандартының қосуы үшiн ескерiлген. Үндестiру тәртiптегi қысқа мерзiмдi тұрақтылық сыртқы тiрек көздiң тұрақтылығына тең.

2. Үндес жиiлiктердiң сигналдарының цифрлық генераторы - тондық және бағдарлаушы мәлiметтер, тiзбектiң жиiлiгi ЕПП-да сақталады және әкiмшiлiктiң талаптары бойынша оңай өзгере алады.

3. Цифрларға автоинформатордың құрылымы - таңдау бойынша 192 төлемге жазып алған қатынастарымен генерация үшiн цифрларға автоинформаторлардың бiр немесе екi төлемiн орнатуға болады. Сөздiң есептеулерi цифрлық түрдегi ЕПП-да сақталады.

1 ALCATEL-1000 S-12 САНДЫҚ СТАНЦИЯСЫ

1. Модульдің сипаттамасын ашу және (әрбір жеке жеке) А3 форматына құрылымдық схемасын салу.

DIAM модулінің өзара байланысу процессі.

S – 12 коммутациялық жүйесі 16 модульден тұрады. Соның ішінде менің таңдаған модулім - DIAM модулі.

S – 12 коммутациялық жүйесі қозғалмалы байланыстың орталық коммутация желісі ретінде қолданылса, оның құрылғыларының арасында

DIAM модулі болуы керек (сурет 1.1). DIAM модулі жазып алған сөйлемдердiң үлестiрiлуiн қамтамасыз ететiн (DIAA ) A -ның түрiнiң динамикалық интеграцияланған автожауапшысының төлемiнен тұрады. 24 Mбайт-тың жадпен 2637-шi сыйымдылығымен екiншi (АMEA ) төлемнiң қолдануын кеңiте алады 52, 4 c –қа дейiн (4 мбайт) 524-шi жазушы сыйымдылық.

Станцияның барлық жазулары DIAM-нiң бiрнеше модульдарының арасындағы бөлiп бере алады. DIAM кейбiр сөйлемдермен сабақтас жүктемемен келiсулерi үшiн DIAM-нiң бiрнеше модульдары бойынша бөлiп бере алуға болады. Модуль түрлер бойынша сияқты иiлгiштiкті қамтамасыз етедi, сол сияқты сөйлемдердiң құрамы бойынша, сонымен бiрге бейiмделудiң бiр бөлiгiнде сөйлемдердiң мазмұндайды.

Келесi мүмкiндiктер жеткiзiлiп берiледi:

- модульға каналдарының 56 Икемiне дейiн қызмет көрсету (бiр уақытта);

- қатынастардың ұзындық және саны тек қана бір (негiздi бiр ақылы кескiнде 4 Мбайт/524 және мин ішінде төлемiнiң қоюымен 24 Мбайт/52) жадпен шектелген;

- басқарудың бағдарламалары және сөздiң есептеулерiнiң қатынасындағы толық жіктеледі.

- кез келген түрдiң сөйлемi және күрделiлiктiң қамтамасыз ету мүмкiндiгi;

- (музыканың фонындағы сөйлем) мәлiметтiң екi түрлерiнiң соманың деңгейiнiң бақылауы;

- жеке сөйлем берудiң iшiнде өзгере алады;

- қолданушылардың рет сұрау салу бойынша әртүрлi уақытқа басы бар ылғи бiр сөйлемнiң беруiн мүмкiндiк.

DIAM қатынастардың дауыстауларын келесi дәрежелердi қолдайды:

- екi тiлдi қатынастар;

- музыканың фонындағы қатты сөйлейтiн сағаттары немесе шамадан тыс жүктеу, терiс нөмiрұстап қалудың қатынастары;

- (жедел шақыру, ояту) қосымша қызметтердiң қатынастары;

- (жаңалық, ауа-райының болжамы) ұзын қатынастар;

- тапсырылған қатынастар.

Есептеулердiң дауыстауларын кодтау МСЭ-Т, 64 кбит/с және fi-дiң- заңдар,G.711-дiң ұсынысына сәйкес келедi.

1. DSN S – 12 жүйесінің коммутациялық өрісін ашу және (құрылымдық сұлба – жұп, функционалдық сұлба – тақ) А3 форматына салу қажет.

Сандық коммутациялық өрісінің (DSN) негізі болып сандық коммутациялық элемент DSE қызмет атқарады.Уақытша тығыздалған ортақ шина мен уақытша тығыздалған 39 параллель өткізгіш өзара байланысқан 16 коммутациялық БИС түріндегі портта орналасқан. Бұл шина мәліметтерден,кірістен, кері арнадан, басқару және үйлестіру өрісінен тұрады. Әрбір кіріс 1 айналымда 32 рет шина қолданады. Коммутациялық функциясы DSE орындай отырып кез келген арнамен қалаған уақытында,кіріс арнамен және де шығыс арнамен байланыс орнатуға мүмкіндк береді.DSE-уақытша- кеңістікті-уақытша (TST)сандық коммутациялық өріс түрі қолданылады.DSN коммутациялық өрісі екіжақты коммутатор арқылы немесе біржақты коммутатор арқылы байланысуы мүмкін.

DSE-ге:

• Қабылдағыш және таратқыш желісі;

• Өзіндік коммутациялық элемент (SWEL);

• Кернеуді басқару генераторының сұлбасы;

• Қондырғының шығыс күйінің сұлбасы жатады.

Коммутациялық порт 2 бөліктен тұрады:

• Қабылдау бөлігі- өзара әсерлер мен 39 өткізгіш шинаны орнатып, ұстап қалып және жіберу үшін қоланылады.

• Тарату бөлігі-уақытша коммутациялық баспа жолын орындап, жеке КИ шығысымен өзара байланысқан кіріс жадындағы сөзді басқарады. Нөлдік саты екі қолжетімді коммутатордан тұрады. ӘрбірТСЕ(басқару элементі) AS-ға 2 ИКМ-сызық арқылы қосылады (әрбір коммутаторға бір сызықтан).Мұндай байланыс DSN-ға екі бағытты таңдауға мүмкіндік береді. Кез келген AS-ға 12 СЕ-ге дейін қосылуы мүмкін; Максимал саты 512 жұпқа бөлінген 1024 қолжетімді коммутатордан тұрады.

AS коммутаторы келесі функцияларды орындайды:

- ТМ-ге және DSN жүйелік модульге қосылу;

- Өзге кеңістікті DSN-ға тарату трафигі.

Қолжетімді коммутаторлық порттар келесі бейнемен қолданылады:

-0-7 порттар—ТМ-нын DSN-ға қосылуы үшін;

- 12 и 13 порттар — DSN жүйелік модульге қосылуы үшін;

- 14 и 15 порттар — АСЕ-ге қосылу үшін;

- 8-11порттар —AS-тың топтық коммутатордың кеңістігіне қосылуға арналған шығыс порты.

DSN үш бірдей сатылы топтық коммутаторлардың әрбір кеңістігіндетөрт GS болады(см. рис. 6.17). Әрбір топтық блоктың кеңістігіндегі бір DSE-ге төрт жұптық AS-дан келеді. Мұндай DSN конфигурациясы 125 мың абоненттік және 85мың қызметтікжелі трафигін өңдейді. Кіші мөлшердегі желілерге кіші іздеу сатылары және кіші қабаттағы DSN қажет. Екі сатылы GS кеңістігі бір қолжетімді AS коммутаторы 69 Эрл-ға дейін, үштен— 110 Эрлға дейін, төрттен— 159Эрлға дейін жүктемеде қызмет көрсетеді.

Көрсетілім станциясының қажеттілігіне сәйкес DSN шектеулі көлемге дейін жетуі мүмкін. Кеңістікті кеңею терминал және трафик санының үлкею кезінде қосымша DSN есебінен болады.

2. ЖОБАЛАНАТЫН АТСТЫҢ ЖӘНЕ БАСҚАДА АТС ЖҮЙЕЛЕРІНІҢ ИНТЕНСИВТІЛІГІН ЕСЕПТЕУ

2.1. Торапты АТСқа жүктемені есептеу.

Пайда болатын жүктемені, шақыруларды абоненттер және станцияның біраз уақытқа алып жатқан әр түрлі жалғағыш құрылым құрайды. Егер келесі параметрлер белгілі болса, оның негізгі қарқынды жергілікті пайда болатын жүктемені анықтауға болады:

- N_пәт , N_х/ш және N_т – халық шаруашылық секторы телефон аппараттарының саны, пәтер секторы және таксафондар.

- C_пәт, C_х/ш және C_т – І дәрежелі ЖЕС-ға бір деректің шақырылу қоңырауының орташа саны.

- T_пәт, T_х/ш және T_т – І дәрежелі ЖЕТ-ның абоненттерінің орташа сөйлесу ұзақтығы.

- P_р – сөйлесу уақытының аяқталу ұзақтығы.

Әртүрлі дәрежелі аппараттардың саны іздеулермен анықталады, C_i, T_i және P_р – параметрлері статикалық бақылаумен АТС жұмысымен анықталады.

αi коэфиценті аяқталмаған сөйлесу ұзақтығы құрылғылар желісінің бос еместігін ескереді. (бос емес, шақырушы абоненттің жауап бермеуі, шақыру абонентінің қателігі).

Оның шамасы негізінен орташа сөйлесу ұзақтығының t_i және шақырылатын бөлікке, аяқталған сөйлесу және график бойынша анықталады.

(1)

Жеке байланыс операция ұзақтығына байланысты келесілерді қабылдайды:

- станцияның жауабы зуммерін есту уақыты t_сж=3 с;

- күй табағынан номердің n белгісін теру уақыты:n·t_т=0,8·n, с.

- nсаны нөмірлену арқылы анықталады, біздің жағдайда 6 санды нөміріне тастатуралық нөмірдің n белгісінің терілу уақыты: t_т = 0,8 с;

Станциямен байланыста бағдарламалық немесе координатты басқарма қолданымы: – t_у=2 с. Егер нөмір теру кезінде тастатуралық ТА шығыс байланыс орнаса АТС кез – келген түрі қолданылады. t_у=2 с. Шақыру қоңырау уақыты болып, шақырушы абонентпен сөйлесуі болып табылады. t_су=7 с

АТС абоненттері санатынан ТА болса әрбір санатын анықтаймыз.

Ni =N_жбжабаланушы АТС көрсеткіш көзінің жүктемесі

(2)

І санаттағы жергілікті қорек жүктемесі мен интенсивтілік пайда болады, ЭРЛ мен өлшенеді, мына формула бойынша анықталады:[2]

(3)

ДҚ–АТС

К-АТС

_{Ж К – АТС}

_ЖЖАТС

Мұндағы 3600 - 1сағаттағы секунд саны. [3]

Есептеу нәтижелерін кестеге енгізу.

Кесте 2.1. әр түрлі санаттағы қорек жүктемесінің өлшемдері мен интенсивтілігі

п/п	Аппараттар санаты	Рp	αi	Тi, с	Сi	Ni,ТА.
1	Халық-шаруашылық сектордың аппараттары	0,55	1,17	90	3	5076
2	Пәтерлердегі аппараттар	0,55	1,15	125	1,1	8300,6
3	Таксофондар	0,55	1,14	110	8	343

Қорытынды: Бұл кестеде көрсетілгендей әр түрлі құрылымдағы аппараттардың қорек жүктемесінің өлшемдері мен қарқындылығы алынған. Басымдылық пәтерлердегі аппараттардың үлесінде. Себебі, пәтерлердегі аппараттар саны көп,әрі олар басқа аппараттарға қарағанда жиі пайдаланылады.

Жобаланушы станцияның әр түрлі санаттағы абоненттерде пайда болатын жүктеме мына теңдікпен анықталады:

(4)

2.2 кестеде Жобаланушы ЭАТС абоненттерінің құрылымдық құрамы көрсетілген.

(нұсқалар бойынша)

Параметрлер	Саны
ЭАТС жобалаушысының сыйымдылығы	13720
Жобалаушы АТС-тың телефон аппараттарының құрылымдық құрамы
Пәтерлік	12660
Халық шаруашылығы	1038
Таксофондар	22

Қорытынды: телефон аппараттарының, таксофон, халық щаруашылық секторы және пәтерлік секторларының жүктеме шамаларының салыстырмалы түрде көрсете отырып, жобаланушы АТСтің жүктеме шамасының жоғары екендігін көреміз.

Есептеу нәтижелерін 2.3 кестеге толтырамыз.

2.3 кесте әр түрлі санаттағы қорек көзінің интенсивтілік жүктемесі

Аппараттар санаты		ti, c	Yi, Эрл
Пәтерлердегі аппараттар	1.17	62.708	116.762
Халық-шаруашылық сектордың аппараттары	1.22	74.763	72.657
Таксофондар	1.18	72.452	23.667

Қорытынды: Кестеде толтырылғандай интенсивтілік жүктемесінің ең үлкен мәнхалық-шаруашылық сектордың аппараттарында болса, ал уақыт жағынан басымдық таксофондар аппараттарында.

2.2УСС интенсивті жүктемесін есептеу.

Бұл тұста әр желі станциясында пайда болатын жүктемені білу жеткілікті.

Негізгі қызмет түйінінің ашық жүктемесінің, аппараттарда статистикалық деректердің болмағандығынан ортақ абоненттік жүктемесінен 3% қабылдауға болады.[5]

(5)

2.3 Станция ішіндегі жүктеменің интенсивтілігін есептеу.

Коммутация кеңістігінің шығысындағы жергілікті шығыс жүктемені, жергілікті желідегі таралу бөліктері келесі формуламен анықталады

(6)

Басқа қолданыстағы АТС үшін жүктемелерді есептейміз. (жеке тапсырма бойынша АТС үшін) әр АТС бойынша пәтер, халықшаруашылығы таксафонға жүктемесін есептейміз. (3,4,5,6 формулалары) [6]

Жергілікті желіге бөлінген, барлық АТС жүктеменің есептелу нәтижесі 2.4 кестесінде көрсетілген.

Кесте 2.4 – станция ішіндегі және шығыс жүктемелері.

АТС белгіленулері	Сыйым-дылық	Үтар ЭРЛ	ηс %	ηс %	Үішкі.ст ЭРЛ	Үсырт ЭРЛ	Үпәт	Үх/ш	Үтакс
ЭАТС – Ж	13720	559,84	29,74	46	257,52	302,32	72.657	116.76	23.667
АТС – ДҚ	8060	235,31	17,47	33,3	78,35	156,96	10.37	19.387	10.62
АТС – К	5910	183,05	12,81	31,5	57,66	125,39	40.02	30.09	17.46
АТСК – Ж	17550	603,28	38,05	54,5	328,97	274,65	237.12	79.58	25.59
ЖЖАТС	880	29,21	1,9	19,4	5,66	23,56	10.96	4.91	1.28

Тұжырым: (станция ішіндегі және шығыс жүктемесінің жобаланушы АТС және басқа АТС желілерінің салыстырмалы нәтижесін талдау, сонымен қатар ашық жүктеменің таралу жүктемесін)

Әр АТС үшін нормативті коэфицентін формула арқылы анықтаймыз:

(7)

N_i –η_с үлестірілуге ие АТС сыйымдылығы;

- үлетірілуге ие, станция сыйымдылығының соммасы.

Станция ішіндегі жүктемелердің коэффициентіне сәйкес, станция ішіндегі жүктеменің интенсивтілігі (8) формула бойынша анықталады және 2.4 кестесіне еңгізіледі. Әр АТС үшін бойынша есептейміз.[7]

(8)

2.4 Жобалаушы АТС пен басқа АТС желілері арасындағы жүктеменің бөлінуі.

АТСі ден ЭАТС – на кіріс жүктемесі желідегі үлестірілетін барлық жүктемесіне пропорционалды анықталады:

(9)

Y_{сыртқЭАТС-i} – жобалаушы ЭАТС – жергілікті шығыс жүктемесі.

(10)

- жергілікті шығыс жүктемесінің сомасы:

(11)

ЭАТС жобаланушы станцияға кіріс жүктемесі әр АТС түседі.

ЭАТСі келетін кіріс жүктемесі басқа АТС төмендегі формула бойынша анықталады.

(12)

2.5 Қалааралық жүктеме.

Соңғы кездері елдің қалааралық байланысында сапалы өзгерістер болып жатыр. Автоматты телефон станциясын енгізу жолымен қалааралық қатынастардың автоматты әдістерін қарқынды ауысуы іске асырылуда.

Соңғы уақытта мемлекетімізде қалааралық байланысында сапалы өзгерістер пайда болды: қалааралық байланысты орнату барысында автоматты тәсілмен интенсивті ауысу автоматты телефон станциясын кірістіруімен жүзеге асырылады.

Қалааралық кіріс жүктемесін, яғни алдын ала тапсырыс берілген желісінің жүктемесіне бір абонентпен 0,0024 эрл ге тең деп есептеуге болады.

Қалааралық байланыстыру желісінен станцияға кіретін жүктемені алдын ала тапсырыс беру желісінің шығыс жүктемесіне тең деуге болады. Y_бж=Y_АТбж.

Сөйлесудің көп ұзақтығына байланысты қалааралық жүктеменің азаюында цкп-ның шығуын әдетте елемейді.

Басқаша айтқанда қалааралық жүктеменің көлемін бірдей етіп қабылдайды.

Cтанция ішіндегі қосылу жолдарының жеке шоғырлануы қалааралық қызмет көрсету байланысында көрсетілмеген, сондықтан станцияішілік қызмет көрсету санын есептеуде, жергілікті жүктемеге қалааралық жүктемеге қалааралық жүктемені қосу қажет.

Әр АТС ын есептеу. (Эрл):

(13)
