1.2.2 Вентиляционные установки

Центробежные вентиляторы являются основным элементом различных вентиляционных установок.

Они обеспечивают технологический процесс производства (подача газа в рабочие объемы) и условия трудовой деятельности (кондиционеры, обще­цеховая система вентиляции).

Вентиляционные установки достаточно просто поддаются автоматиза­ции по сигналам изменения режима и реагируют на них без участия обслу­живающего персонала путем переключения в схемах управления.

Это позволяет задачи обслуживающего персонала свести к периодиче­скому контролю за установками и плановой профилактике.

Основным параметром регулирования таких установок, на который на­до воздействовать, является угловая скорость приводного электродвигателя.

1.2.3 Мостовой кран

Краны - это грузоподъемные устройства для вертикального и горизонтального перемещения грузов на небольшие расстояния. Однотипными узлами всех кранов являются:

1. Механизм передвижения моста.

Передвижение моста (несущей конструкции) осуществляется по рельсам подкранового пути, вдоль пролета цеха.

Кинематическая схема механизма передвижения представлена на рис. 4.

Г лавные балки коробчатого сечения или в виде решетчатых ферм расположены по ширине пролета цеха и скреплены концевыми балками.

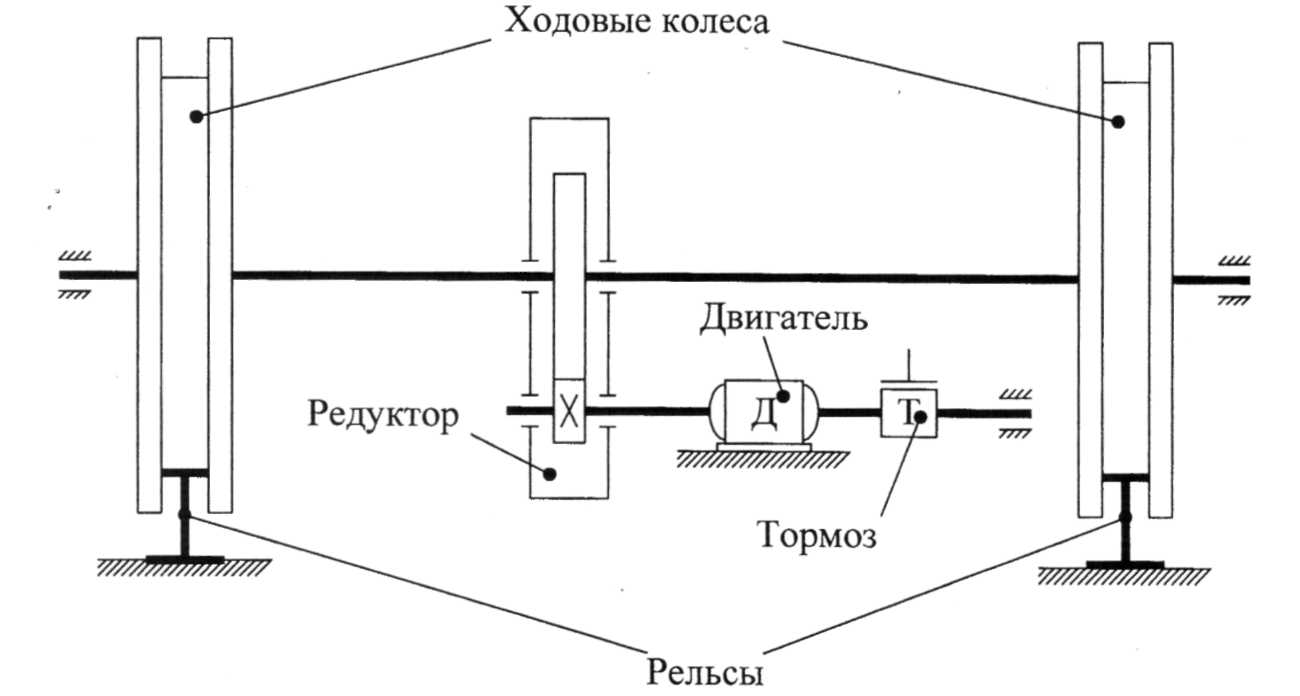

Рис.4. Кинематическая схема механизма передвижения моста с общим приводом колес.

К концевым балкам устанавливаются ходовые колеса, которые движутся по рельсам.

Привод колес от электродвигателя с тормозом через редуктор может быть раздельным или общим. Скорость передвижения моста номинальная - от 2.0 до 2.3 м/с.

2. Механизм передвижения тележки.

Передвижение тележки осуществляется вдоль моста по проложенным рельсам на 4 ходовых колесах.

Кинематическая схема механизма передвижения тележки представлена на рис.5.

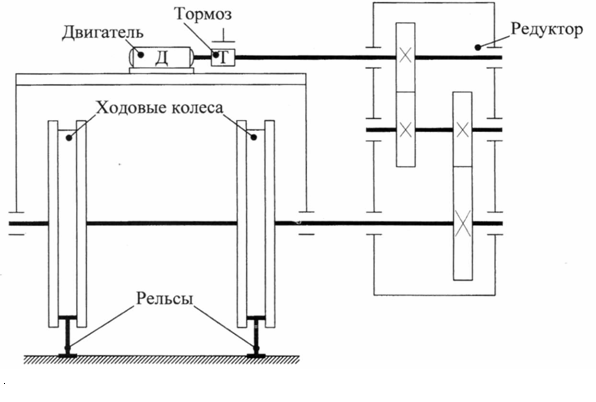

Рис.5. Кинематическая схема механизма передвижения тележки

Привод колесной пары от электродвигателя с электромагнитным тормозом через редуктор. Колеса передвигаются по рельсам. На тележке установлена лебедка подъемная для груза. Скорость передвижения тележки номинальная - от 0.65 до 1.0 м/с.

3. Механизм подъема.

Механизм подъема представляет собой подъемную лебедку барабанного типа.

Кинематическая схема механизма подъема представлена на рис.6.

Барабан лебедки с намотанным на него канатом приводится во вращение двигателем с тормозом через редуктор.

К канату крепится грузозахватывающее устройство - крюк. Для механизмов подъема наибольшее применение получили поли­спасты, которые передают движение от барабана к крюку.

Среди грузозахватывающих устройств чаще всего применяют­ся крюк или электромагнит.

По грузоподъемности мостовые краны условно делятся на малые (от 5 до Ют.), средние (от 10 до 20т.) и крупные (более 50т).

На тележках мостового крана грузоподъемностью более 15т. устанавливается 2 механизма подъема: главный и вспомогательный.

П одвод электропитания - от главных троллеев, уложенных вдоль подкранового пути, по скользящим токосъемникам. Питание грузозахватывающего устройства осуществляется гибким ка­белем.

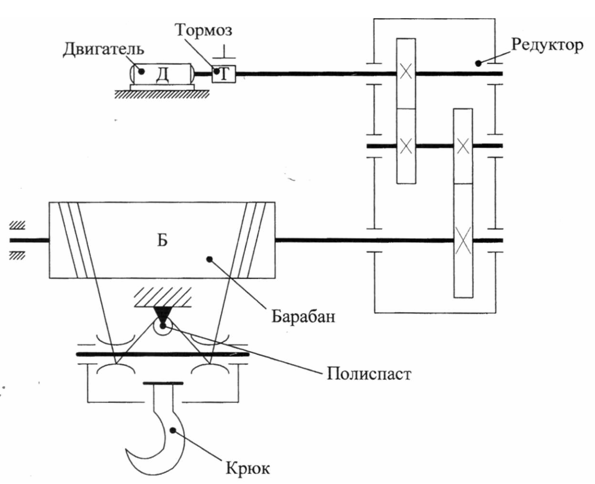

Рис. 6. Кинематическая схема механизма подъема.

Управление механизмами крана из кабины оператора-крановщика, в которой установлены контроллеры и командокон-троллеры. Аппаратура управления и резисторы расположены на мосту.
