Содержание

Введение 4

1. Описательная часть 6

1.1 Краткая характеристика здания 6

1.2 Назначение и устройство лифта 9

1.3 Режимы работы и требования к приводу лифта 18

1.4 Выбор рода тока и величины напряжения 19

1.5 Выбор системы освещения здания 21

2. Расчетная часть 24

2.1 Расчёт общего освещения здания 24

2.2 Проверка освещения точечным методом 29

2.3 Расчет мощности и выбор двигателей лифта 30

2.4 Проверка выбранных двигателей 34

2.5 Выбор пускорегулирующей и защитной аппаратуры лифта 35

2.6 Описание схемы управления 39

Источники информации 44

Введение

Электрификация народного хозяйства Российской Федерации является основой развития производительных сил страны. Электрификация обеспечивает выполнение задачи широкой комплекс­ной механизации и автоматизации производственных процессов, что позволяет усилить темпы роста производительности общест­венного труда, улучшить качество продукции и облегчить условия труда. На базе использования электроэнергии ведется техническое перевооружение промышленности, внедрение новых технологиче­ских процессов и осуществление коренных преобразований в ор­ганизации производства и управления им. Поэтому в современной технологии и оборудовании промышленных предприятий велика роль электрооборудования, т.е. совокупности электрических машин, аппаратов, приборов и устройств, посредством которых про­изводится преобразование электрической энергии в другие виды энергии и обеспечивается автоматизация технологического про­цесса. Первостепенное значение для автоматизации производства имеют многодвигательный электропривод и средства электрического управления. Развитие электропривода идет по пути упроще­ния механических передач и приближения электродвигателей к рабочим органам машин и механизмов, а также возрастающего применения электрического регулирования скорости приводов. Широко внедряются комплектные тиристорные преобразователь­ные устройства. Применение тиристорных преобразователей не только позволило создать высокоэкономичные регулируемые электроприводы постоянного тока, но и открыло большие воз­можности для использования частотного регулирования двигате­лей переменного тока, в первую очередь наиболее простых и на­дежных асинхронных двигателей с короткозамкнутым ротором.

Электрооборудование промышленных предприятий и установок проектируется, монтируется и эксплуатируется в соответст­вии с Правилами устройства электроустановок (ПУЭ) и другими руководящими документами.

В данном курсовом проекте рассмотрены вопросы освещения шлифовального цеха и электрооборудования лифта.

1. Описательная часть

1.1.Краткая характеристика здания

Шлифовальный цех предназначен для высококачественной обработки поверхно­стей изделий механическим и химическим способом. Он является составной частью крупно­го химического комбината.

В шлифовальном цехе размещены: станочное отделение, вспомогательные и бытовые помещения. Станочное отделение относится к пыльному помещению, так как при механиче­ской шлифовке постоянно и в больших количествах выделяется пыль, которая удаляется системой вентиляции.

Склад химикатов относится к взрывоопасным помещениям, так как там хранятся кисло­ты и щелочи.

Транспортные операции осуществляются с помощью мостовых кранов, грузовых лифтов и наземных электротележек.

Электроснабжение цех получает от собственной комплектной трансформаторной под­станции (КТП), подключенной к подстанции глубокого ввода (ПГВ) комбината и располо­женной за пределами здания на расстоянии 10 м.

По категории надежности ЭСН — это потребитель 3 категории, а вентиляция и ОУ — 2 категории.

Прокладка линий ЭСН должна быть защищена от агрессивной среды и механических по­вреждений. Количество рабочих смен— 1.

Грунт в районе здания — песок с температурой +5 °С. Каркас здания сооружен из бло­ков-секций длиной 8 м каждый.

Перечень электрооборудования склада тарных химикатов шлифовального цеха дан в таблице 1.

Расположение основного электрооборудования показано на плане (рис. 1).

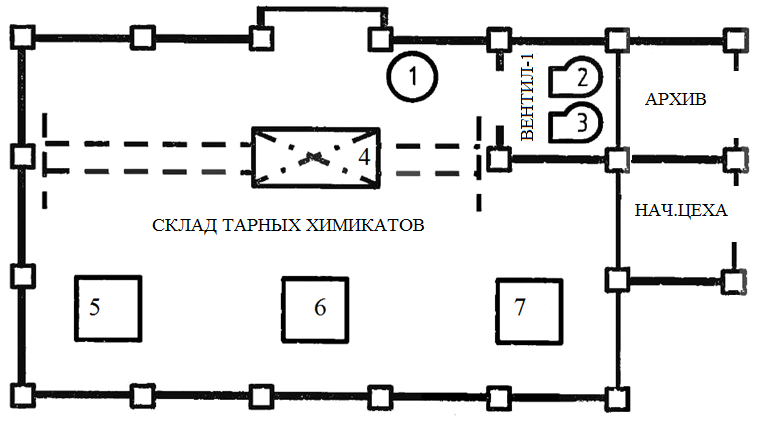

Рис.1 План расположения электрооборудования склада тарных участков шлифовального цеха.

Таблица 1 Перечень электрооборудование склада тарных участков шлифовального цеха.

№ на плане	Наименование ЭО
1	2
1	Электроприводы ворот подъемных
2, 3	Вентиляторы
4	Краны мостовые
5…7	Лифты грузовые
