4. Побудова теоретичної тягової характеристики трактора з

гідрооб’ємною трансмісією

Результати розрахунків заносяться у таблицю 2.1. За даними табл. 2.1 будують теоретичну тягову характеристику трактора з гідрооб’ємною трансмісією на міліметровому папері формату А4 (рис. 2.1).

При дійсна швидкість руху дорівнює (обмежена) максимальній швидкості при транспортних роботах .

Таблиця 2.1

Параметри тягової характеристики трактора з гідрооб’ємною трансмісією

Тягове зусилля на крюку , Н	Перепад тиску , МПа	Подача насоса , л/хв	Частота обертання ведучого колеса (вала гідромотора) , хв-1	Дійсна швидкість руху трактора , км/год	Тягова потужність трактора, , кВт	Коефіцієнт буксу- вання,	Тяговий ККД,
0					0	0	0

5. Аналіз тягових характеристик проектованих тракторів з механічною та гідрооб’ємною трансмісіями

Зробити порівняльний аналіз тягових характеристик тракторів з механічною та гідрооб’ємною трансмісіями. Навести переваги та недоліки гідрооб’ємної трансмісії.

Основними перевагами гідрооб'ємних трансмісій є:

1. Безступінчастость регулювання і плавність передачі крутного моменту.

2. Можливість заміни гідропередачею не тільки коробки передач і муфти зчеплення, але й всієї трансмісії в цілому (кардан, ведучий міст).

3. Простота створення трансмісії з більшим передаточним числом при однаковій кількості агрегатів.

4. Незалежність компонування агрегатів трансмісії на машині (повнопривідні, портальні).

5. Легкість зміни передаточного числа, реверсивність, можливість повної автоматизації керування як швидкістю руху, так і реверсом.

6. Можливість здійснення гальмування без використання двигуна та спеціальних гальмових пристроїв.

7. Можливість об'єднання (для деяких схем) трансмісії з механізмом повороту.

8. Простота запобігання машини від перевантажень, які можуть викликати поломки трансмісії.

9. Стійкість роботи гідромоторів при малих числах обертів (у порівнянні з електродвигуном і ДВЗ).

10. Легкість уніфікації гідроагрегатів.

11. Можливість керування трансмісією персоналу низької кваліфікації.

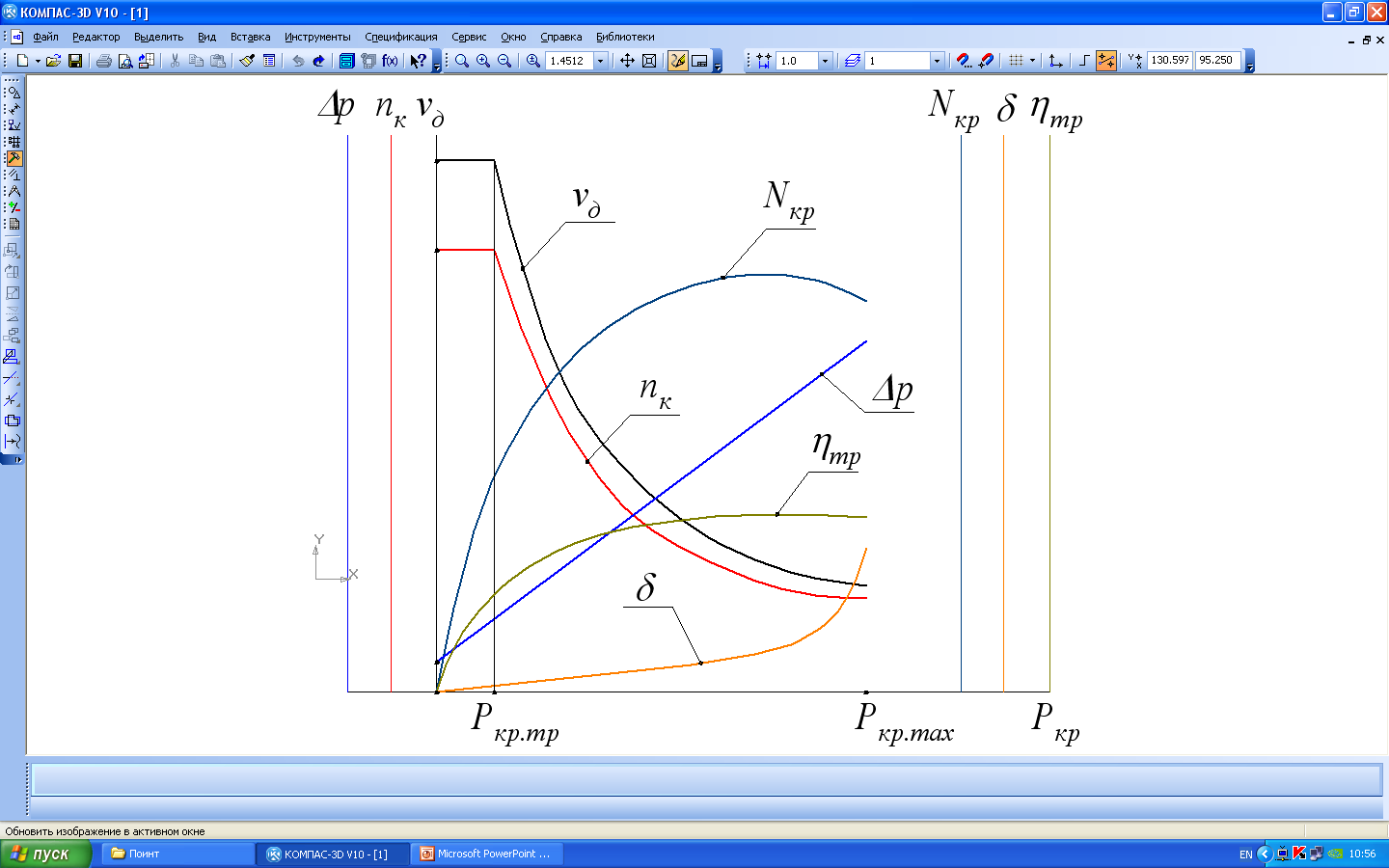

Рис. 2.1. Теоретична тягова характеристика трактора з гідрооб’ємною трансмісією

До недоліків гідрооб'ємних трансмісій можна віднести:

1. Більш низький ККД, чим у звичайної механічної трансмісії.

2. Необхідність у додаткових пристроях для забезпечення руху накатом.

3. Більш висока вартість.

4. Підвищення вимог до виробництва елементів трансмісії, особливо до зборки.

5. Необхідність у персоналі високої кваліфікації для ремонту гідроагрегатів.
