Лабораторная работа №5.

Главная передача

При движении автомобиля крутящий момент от коленвала двигателя передается коробке передач и затем, через главную передачу и дифференциал, на ведущие колеса. Главная передача позволяет увеличивать или уменьшать крутящий момент передаваемый колесам автомобиля и одновременно уменьшать и соответственно увеличивать скорость вращения колес. Передаточное число в главной передаче подбирается таким образом, что максимальный крутящий момент и частота вращения ведущих колес находятся в наиболее оптимальных значениях для конкретного автомобиля.

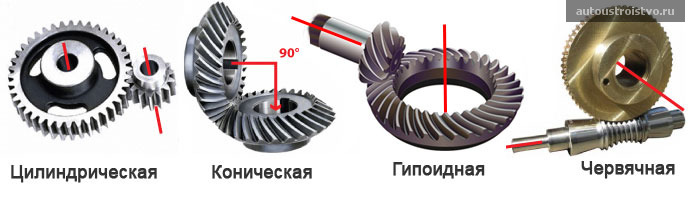

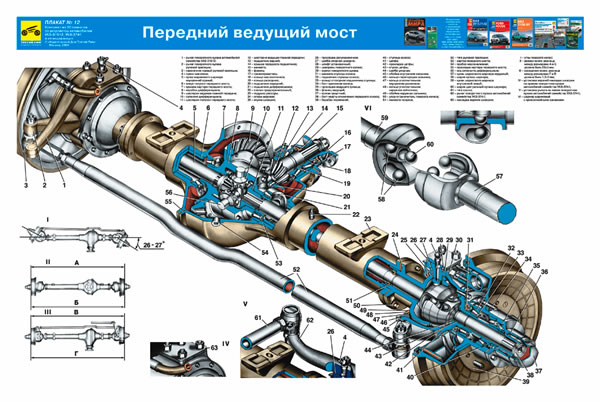

  Устройство главной передачи По сути, главная передача - это не что иное, как шестеренчатый понижающий редуктор, в котором ведущая шестерня связана с вторичным валом КПП, а ведомая – с колесами автомобиля. По типу зубчатого соединения главные передачи различаются на следующие разновидности:   цилиндрическая – в большинстве случаев применяется на автомобилях с поперечным расположением двигателя и коробки передач и передним приводом; коническая – применяется очень редко, так как имеет большие габариты и высокий уровень шума; гипоидная – наиболее востребованная разновидность главной передачи, которая применяется на большинстве автомобилей с классическим задним приводом. Гипоидная передача отличается малыми размерами и низким уровнем шума; червячная – практически не применяется на автомобилях по причине трудоемкости изготовления и высокой стоимости. Также стоит отметить, что автомобили с передним и задним приводом имеют различное расположение главной передачи. В переднеприводных автомобилях с поперечным расположением КПП и силового агрегата, цилиндрическая главная передача располагается непосредственно в картере КПП. В автомобилях с классическим задним приводом главная передача установлена в корпусе ведущего моста и соединена с коробкой передач посредством карданного вала. В функционал гипоидной передачи заднеприводного автомобиля также входит и разворот вращения на 90 градусов за счет конических шестерен. Несмотря на различные типы и расположение, предназначение главной передачи остается неизменным.

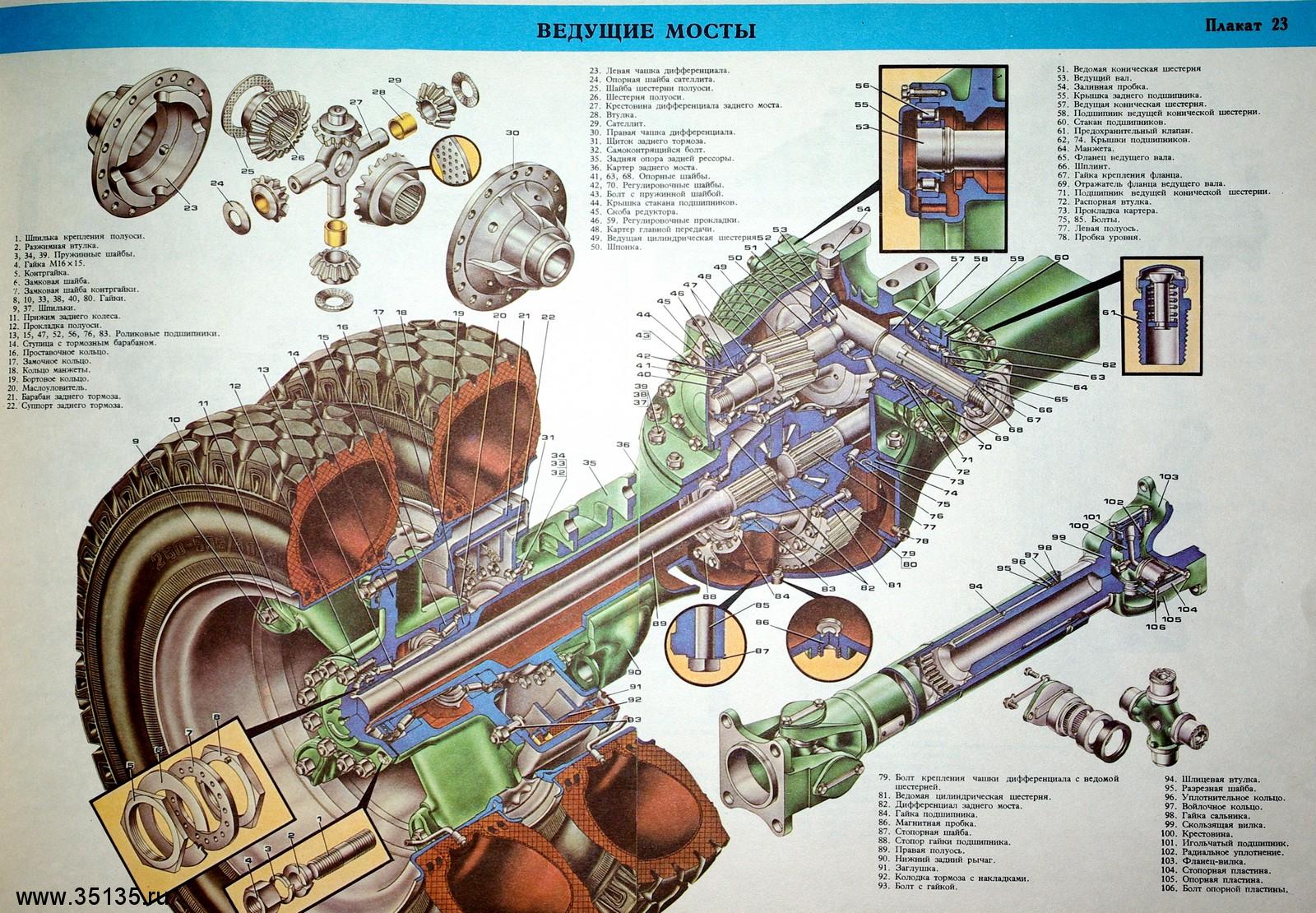

Дифференциал автомобиля Дифференциал автомобиля чаще всего совмещен с главной передачей и располагается соответственно в картере коробки передач или в корпусе заднего моста. Однако дифференциал может быть установлен и между ведущими осями полноприводного автомобиля. Дифференциал представляет собой планетарный редуктор и делится на следующие разновидности: конический – в большинстве случаев устанавливается совместно с главной передачей между колесами одной приводной оси; цилиндрический – наиболее часто применяется для развязки ведущих осей полноприводных автомобилей; червячный – является универсальным и устанавливается как между колесами, так и между ведущими осями. Основное предназначение дифференциала заключается в распределении крутящего момента между колесами автомобиля и изменения их частоты вращении относительно друг друга. Так, например поворот автомобиля без дифференциала был бы попросту невозможен, так как при повороте внешнее колесо обязательно должно вращаться с большей частотой, нежели внутреннее.   Дифференциалы существуют симметричные и несимметричные. Симметричный дифференциал передает равный крутящий момент на оба колеса и устанавливается чаще всего совместно с главной передачей. Несимметричный дифференциал позволяет передать крутящий момент в различных пропорциях и устанавливается между приводными осями автомобиля.   Устройство дифференциала   Дифференциал состоит из корпуса, шестерен сателлитов и полуосевых шестерен. Корпус обычно совмещен с ведомой шестерней главной передачи. Шестерни сателлиты играют роль планетарного редуктора и соединяют полуосевые шестерни с корпусом дифференциала. Полуосевые (солнечные) шестерни соединены с ведущими колесами посредством полуосей на шлицевых соединениях. При всех плюсах у простейшего дифференциала существует и недостаток. Дело в том, что частота вращения может быть распределена на колеса не только в соотношении, например 50/50, 40/60 или 35/65, но и 0/100. То есть, на одно колесо автомобиля может быть передан абсолютно весь крутящий момент, в то время как второе колесо будет абсолютно статично. Такое случается в том случае если автомобиля застрял в грязи или на льду. Однако современные дифференциалы более совершенны и практически лишены данного недостатка. Многие дифференциалы имеют жесткую автоматическую или ручную блокировку. Кроме того современные легковые полноприводные автомобили снабжаются системой курсовой устойчивости, которая основана на оптимальном распределении  крутящего момента между осями и отдельными колесами в зависимости от траектории движения. фрикционный самоблокирующийся дифференциал

Этот тип дифференциала (как, впрочем, и вязкостная муфта) основан на том, что на прямой полуоси вращаются синхронно с ротором, но в повороте появляется разница в угловых скоростях.

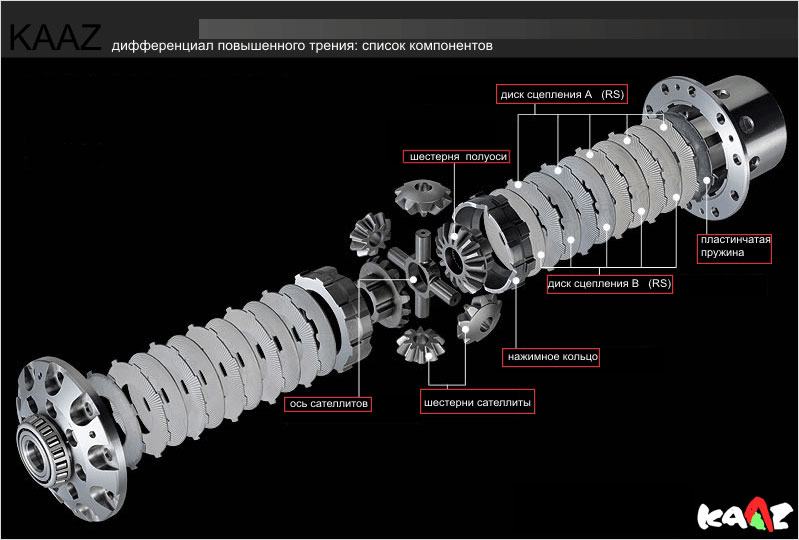

Между ротором и полуосью сделан фрикцион (в зависимости от конструкции, фрикцион может быть на одной полуоси или на двух; на ходовые качества это не влияет). Когда автомобиль движется по прямой, ротор и полуось вращаются с одной и той же скоростью, и трения нет. Чем больше разность в скорости полуосей, тем выше сила трения.

Наиболее эффективный вид дифференциала, он требует периодического обслуживания и поэтому никогда не устанавливается на серийные машины (только на спортивные и тюнинговые).

Вискостная муфта

Упрощённый вариант фрикционного дифференциала. На одной из полуосей имеется резервуар, заполненный вязкой жидкостью. В эту жидкость погружены два пакета дисков; один соединён с ротором, второй с полуосью. Чем больше разница в скоростях колёс, тем больше разница в скоростях вращения дисков, и тем больше вязкое сопротивление.

Достоинство такой конструкции в простоте и дешевизне. Недостаток в том, что вискостная муфта довольно инерционна и отказывается работать на полном бездорожье. Хороших ходовых качеств вязкостная муфта не обеспечивает, и применяется только в «паркетниках» (внедорожниках, которые жертвуют проходимостью ради комфорта) между осями. Для установки в качестве осевого дифференциала такая конструкция слишком громоздка.

Иногда вместо дифференциала ставят коническую зубчатую передачу с вискостной муфтой на одной из полуосей.

Кулачковый/зубчатый самоблокирующийся дифференциал

Принцип действия аналогичен, но полуоси соединяются зубчатой или кулачковой парой. Таким образом, при пробуксовке одного из колёс дифференциал резко блокируется. Поэтому такая система применяется только в военной и специальной технике (например, в бронетранспортёрах), где нужно большое тяговое усилие и высокая долговечность в ущерб управляемости.

Гидророторный самоблокирующийся дифференциал Попытка повысить эффективность и долговечность фрикционного дифференциала. При возникновении разницы в угловых скоростях насос закачивает жидкость в цилиндр, и поршень сжимает фрикционный пакет, блокируя дифференциал.

DPS

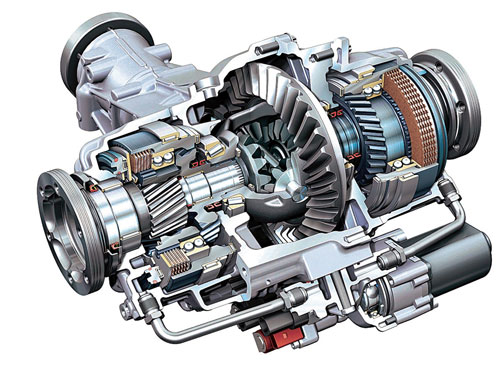

Dual Pump System — система с двумя насосами, автоматически подключающая вторую ось, когда не хватает одной. Применяется в системах полного привода Honda. Достоинства: работает автоматически, на хорошей дороге экономит бензин. Недостатки: ограниченная проходимость, сложность, ограничения на буксировку.

Гипоидные самоблокирующиеся дифференциалы

Существует три типа таких дифференциалов. Все они основаны на свойстве гипоидной зубчатой или червячной передачи «заклинивать» при определённом соотношении крутящих моментов. Такие дифференциалы передают бо́льшую часть крутящего момента (до 80 %) небуксующему колесу.

Есть ещё два типа дифференциалов, основанных на этом же свойстве: дифференциал типа Torsen Quaife и планетарный дифференциал.

Применяются во внедорожниках и гоночных автомобилях. Недостатки: сложность; бо́льшая потеря мощности, чем у обычного дифференциала.

Дифференциал Torsen

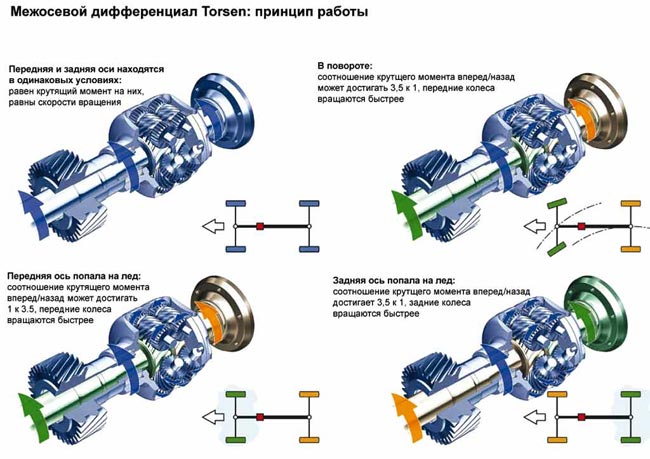

Дифференциал типа Torsen изобретён в 1958 г. американцем Верноном Глизманом. Имеет достоинства вязкостной муфты и не имеет её недостатков. Название Torsen произошло от англ. Torque sensitive («чувствительный к крутящему моменту»). Torsen — товарный знак JTEKT Torsen North America Inc.

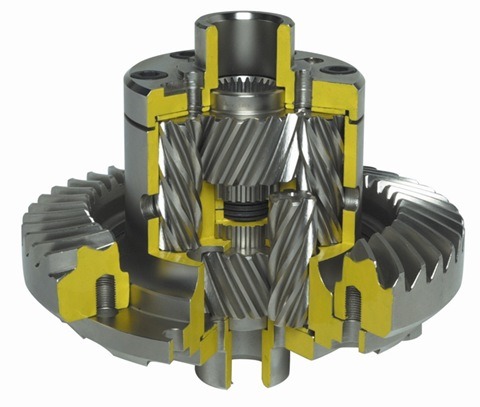

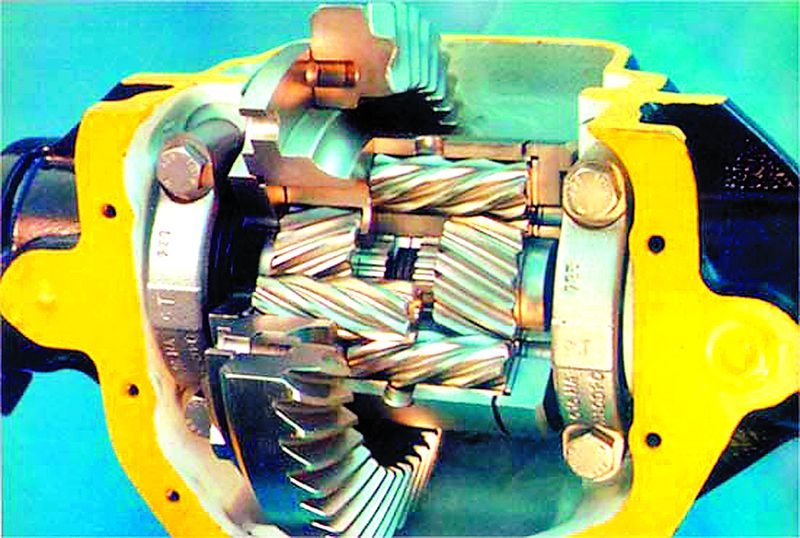

Конструкция дифференциала Торсен основана на червячных шестернях, вращающихся на различных осях. Каждая боковая шестерня является червячной шестерней с шлицевым соединением с выходными чашками. Внутри находится 2 или 3 набора планетарных червячных шестерен (называемых элементными шестернями), перпендикулярных к оси боковых шестерен. Каждый набор состоит из 2-х червячных шестерен, соединенных между собой посредством ведомых шестерен, и зацепленных с боковыми шестернями. Таким образом, две боковые шестерни соединены между собой посредством элементных червячных шестерен.

При изменении сцепления на колесе, давление между элементными шестернями и боковыми шестернями изменяется, вызывая контрвращение элементной пары, смещая вращающий момент на другую сторону. В отличие от других конструкций, датчики вращающего момента работают практически в любых условиях. Даже если колеса вращаются с различными скоростями (поворот, прохождение через ухабы), они тем не менее всегда получают вращающий момент основанный на сцеплении.

ДАК Дифференциал Автоматический Красникова

Дифференциал блокируется от прилагаемого момента силы на ведущие колёса, а не от разности их вращения. Это позволяет «ДАК» устойчиво и мягко работать во всём диапазоне скоростей движения автомобиля. Принцип взаимодействия замкнутых шариковых цепочек с полуосевыми шнековыми элементами, позволяет применять это устройство в любых известных колёсных транспортных средствах с максимальной эффективностью. Он сохраняет рабочие функции обычного «классического» дифференциала, но лишён его главного недостатка, буксования. Габариты ДАК не отличаются от размеров «классического» дифференциала, взаимозамена их проста. На сегодняшний день пока нет более прочной и простой работающей конструкции, выполняющей весь комплекс задач по передачи мощности на ведущие колёса автомобиля.

• Механизм представляет собой симметричный, механический дифференциал с автоматической блокировкой. • Дифференциал не содержит электронных, пневматических, гидравлических и других компонентов управления. • Чисто механическая система деталей, не требует регулировки, настройки или наладки. • Система смазки стандартная, как у классического дифференциала. • Габариты и вес устройства аналогичен классическому дифференциалу. • Количество основных деталей, 6 шт. • Монтаж автоматического дифференциала на автомобиль не отличается от монтажа классического дифференциала.

• Автоматический дифференциал предназначен для работы в трансмиссиях любых колёсных транспортных средств, на различных дорогах и бездорожье, во всёх диапазонах скоростей и нагрузок.

«ДАК» — состоит из корпуса, с расположенными в центре двумя цилиндрическими полуосевыми элементами торцами соприкасающимися друг с другом. На поверхностях полуосевых элементов выполнена винтовая резьба, на одном правого, на другом левого направления вращения. В корпусе продольно оси его вращения выполнены два параллельных отверстия близко расположенные друг к другу, равные диаметру применяемого шарика. Концы этих отверстий, соединены между собой, образуют замкнутый канал овальной формы, который заполняется шариками одного диаметра.

Замкнутая цепочка из шариков, если убрать полуосевые элементы, может перемещаться в овальном канале совершенно свободно, без помех.

Цепочка шариков в канале представляет собой как бы шестерню овальной формы, зубьями которой являются шарики.

Одна длинная ветвь овального канала расположена ближе к оси вращения полуосевых элементов и вскрыта вдоль для погружения частей шариков в винтовые канавки резьбы полуосевых элементов. В каждый виток резьбы, заглублено по одному шарику цепочки, соединяя цепочкой шариков оба полуосевых элемента в единую кинематическую схему.

Если мы станем поворачивать полуосевые элементы 4 в противоположные стороны, то цепочка шариков 6 придёт в движение, разрешая полуосевым элементам 4 легко и свободно поворачиваться. В этом случае «ДАК» работает как обычный дифференциал.

Вращая корпус устройства, мы передаём мощность, через цепочку шариков на винтовые канавки полуосевых элементов, а они, через полуоси, на колёса транспортного средства.

При прямолинейном движении автомобиля полуосевые элементы неподвижны. Неподвижны и цепочки шариков их соединяющие. Оба ведущих колеса вращаются с одинаковой скоростью.

В повороте наружное колесо увеличивает свои обороты относительно внутреннего колеса. Полуосевой элемент начинает вращаться, воздействуя на цепочки шариков своими винтовыми канавками. Цепочка шариков плавно сдвигается в овальном канале, позволяя другому полуосевому элементу, имеющему винтовые канавки противоположного направления вращения, вращаться в противоположную сторону, уменьшая обороты внутреннего колеса в той же пропорции, в которой увеличиваются обороты наружного. Таким образом, выполняется поворот автомобиля.

В случае, когда одно из колёс попадает на скользкий участок, обычный, "классический" дифференциал позволяет колесу с наименьшей тягой увеличивать свои обороты, т.е. буксовать, юзить и т.д. С дифференциалом «ДАК» этого не происходит. Так как в этом случае полуосевой элемент буксующего колеса начинает вращаться. Его вращение, неизбежно вызывает вращение соединённого с ним цепочками шариков противоположного полуосевого элемента, который мгновенно довернёт другое колесо и вытолкнув машину, не даст ей буксовать. То есть проходимость, устойчивость и вездеходность автомобиля существенно увеличивается.
