4. Суммарный уровень шума нескольких источников
Если в точку пространства приходят звуковые волны от нескольких источников, то суммируется их интенсивность, т.е.
,
где Ji – интенсивность i-го источника шума;
n – общее число источников звука.

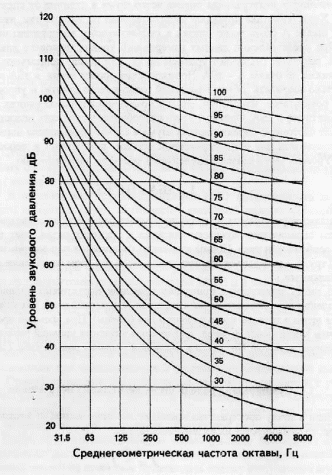

Рис. 1. Кривые для оценки и нормирования шума
Общий уровень звукового давления определяется по формуле
.
Если имеется n одинаковых источников шума, каждый из которых создает уровень звукового давления L1, то суммарный уровень будет
.
При совместном действии двух источников шума с различными уровнями звукового давления L1 и L2 суммарный уровень определяется по формуле
,
где L1 - .больший уровень звукового давления из двух источников шума, дБ;
L - добавка, определяемая по табл.3 в зависимости от величины разно-
сти уровней звукового давления этих источников (L1 – L2), дБ.
При нескольких источниках шума суммирование производится последовательно, начиная с максимального. Сначала следует определить разность двух складываемых уровней, затем – соответствующую этой разности добавку. После этого добавку следует прибавить к большему из складываемых уровней. Полученный уровень складывают со следующим и т.д.
5. Расчет ожидаемого уровня шума
Составной частью конструирования машины или транспортного средства является шумовая характеристика. Шумовая характеристика машины согласно ГОСТ 8.055-73 представляет собой совокупность уровней звуковой мощности машины в стандартных октавных полосах частот.
Зная шумовую характеристику машины, можно с помощью акустических расчетов найти величину октавного уровня звукового давления на рабочем месте.
В замкнутом объеме (помещении) акустическое поле, создаваемое источником шума, определяется как прямыми звуковыми волнами, излучаемыми непосредственно самим источником, так и отраженными от ограждающих объем поверхностей.
Таблица 3
Добавка для определения суммарного уровня шума
Разность двух складываемых уровней, дБ |
0 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
15 |
20 |
Добавка к более высокому уровню, необходимая для получения суммарного уровня, дБ. |
3 |
2,5 |
2 |
1,8 |
1,5 |
1,2 |
1 |
0,8 |
0,6 |
0,5 |
0,4 |
0,2 |
0 |
Зона прямого звука – часть акустического поля, расположенная вблизи источника шума, которая может рассматриваться как свободное акустическое поле.
Зона отраженного звука – часть акустического поля, в котором отраженные волны преобладают над прямым звуком.
Октавные уровни звукового давления L в дБ в расчетных точках на рабочих местах в помещении, в которых один источник шума следует определять:
а) в зоне прямого и отраженного звука по формуле
;
б) в зоне прямого звука по формуле
;
в) в зоне отраженного звука по формуле
где Lp – октавный уровень звуковой мощности, дБ;
х – коэффициент, учитывающий влияние ближнего акустического поля;
Ф – фактор направленности источника шума;
S – площадь воображаемой поверхности правильной геометрической
формы, окружающей источник и проходящей через расчетную точку,
м2;
В – постоянная помещения;
– коэффициент, учитывающий нарушение диффузности звукового
поля в помещении.
Значения х, Ф, В и определяются по СНиП II-12-77.
