1 Кабельный ввод ап-110

Кабельный ввод АП-110 предназначен для подключения телефонных, телеграфных оконечных и кроссовых аппаратных, РДП, приемных машин или АДУ. Передняя панель кабельного ввода представлена на рис. 2.12.

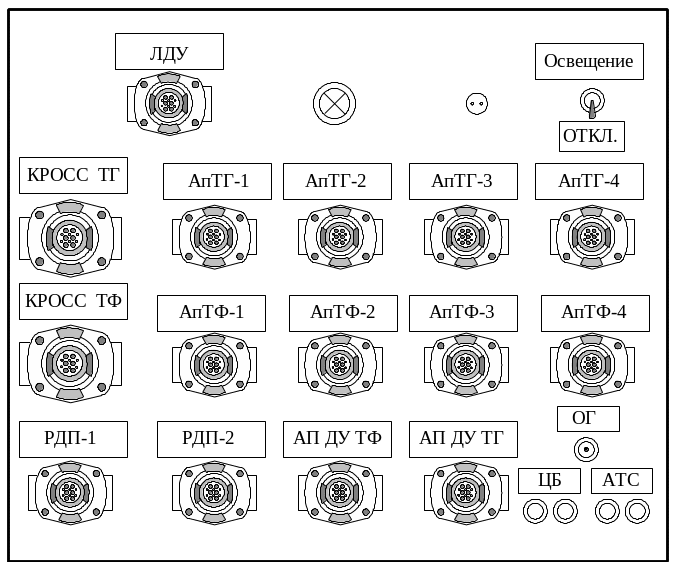

Рис. 2.12. Кабельный ввод АП-110

С помощью блока АП-110 к Р-161ПУ могут быть подключены:

линия ДУ от ПдРЦ кабелем П-296 к полумуфте ЛДУ;

кроссовые аппаратные кабелем ПТРК 102 к полумуфтам КРОСС ТГ, КРОСС ТФ;

четыре оконечных ТФ аппаратных кабелем ПТРК 5×2 к полумуфтам АпТФ-1  АпТФ-4;

четыре оконечных ТГ аппаратных кабелем ПТРК 5×2 к полумуфтам АпТГ-1  АпТФ-4;

два кабеля ПТРК 5×2 от РДП к полумуфтам РДП-1, РДП-2;

два кабеля ПТРК 5×2 от аппаратных ДУ или соседних приемных машин к полумуфтам АП ДУ ТФ, АП ДУ ТГ;

коаксиальный кабель РК-75 к гнезду ОГ для выдачи опорного генератора 5 МГц другим аппаратным.

2. Оперативный коммутатор ап-100

Оперативный коммутатор АП-100 (рис. 2.13) предназначен для оперативной коммутации собственной оконечной аппаратуры, линий от оконечных и кроссовых аппаратных, а также контрольно-измерительных приборов к входам каналов групповой линии дистанционного управления и выходам радиоприемников.

В состав оперативного коммутатора входят шесть пар кассет. Кассеты АП-600 обеспечивают коммутацию цепей ТЧ, а кассеты АП-601 — коммутацию телеграфных цепей. Каждая пара кассет образует комплект коммутационного оборудования. Количество комплектов КмО определяет число направлений связи (коммутационных направлений). Входы и выходы соответствующих кассет АП-600 и АП-601 на блоках АП-101-1, АП-101-2, АП-101-3 обозначены КмО-1 ÷ КмО-6.

Оперативный коммутатор АП-100 обеспечивает:

подключение внутренней оконечной аппаратуры и линий от оконечных и кроссовых аппаратных к входам каналов групповой линии ДУ и выходам приемников;

подключение контрольно-измерительных приборов ЭТИ-69 и П-321 к каналам дистанционного управления и радиоканалам для их контроля и регулировки;

режим сдвоенного приема двух радиоприемников (1+4; 2+5; 3+6);

резервирование радиоприемников по трем основным направлениям связи (1 ÷ 3) приемниками трех неосновных направлений (4 ÷ 6);

установку режима работы оконечных аппаратных.

Коммутация в блоке АП-100 осуществляется с помощью кнопочных и движковых переключателей, расположенных на лицевой панели блока.

Назначение органов управления оперативного коммутатора АП-100 следующее:

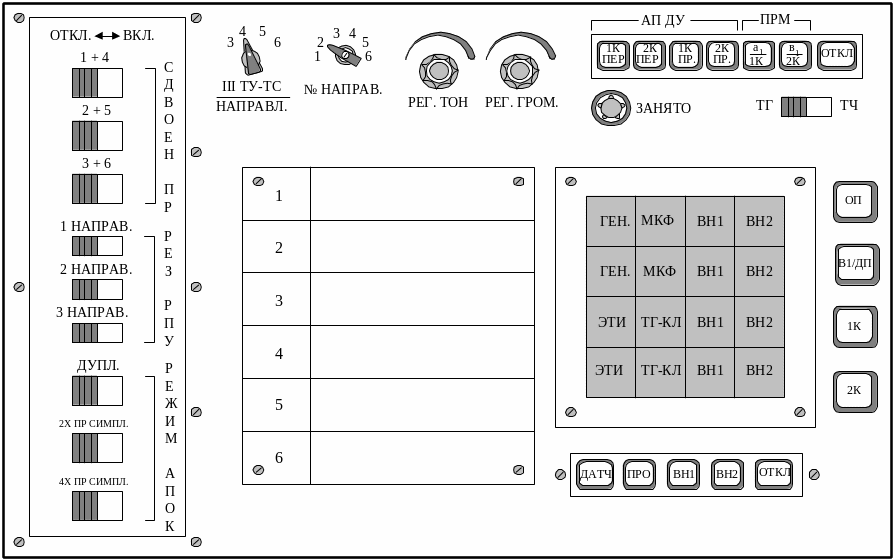

Рис. 2.13. Оперативный коммутатор АП-100

блок кнопочных переключателей ДАТЧ, ПРО, ВН1, ВН2 определяет тип коммутируемой оконечной аппаратуры;

блок кнопочных переключателей ОП, В1/ДП, 1К, 2К определяет тип коммутируемого канала;

группа движковых переключателей СДВОЕН. ПР устанавливает режим сдвоенного приема по трем парам приемников Р-160П (1+4; 2+5; 3+6);

группа движковых переключателей РЕЗ. РПУ устанавливает режим резервирования по любому основному радионаправлению (1 НАПРАВ., 2 НАПРАВ., 3 НАПРАВ.);

группа движковых переключателей РЕЖИМ АП ОК устанавливает соответствующий режим ТФ работы: СИМПЛ. 2-пр., СИМПЛ. 4-пр., ДУПЛ.;

движковый переключатель ТГ-ТЧ — для включения тонального манипулятора или усилителя низкой частоты при слуховом контроле каналов;

переключатель № НАПРАВ. указывает номер направления связи, на котором в данный момент осуществляется коммутация или контроль;

переключатель подключает третий комплект Р-016В к одному из направлений связи (с третьего по шестое) при работе в автоматизированном режиме;

блок кнопочных переключателей АПДУ (1К ПЕР, 1К ПР, 2К ПЕР, 2К ПР) обеспечивает слуховой контроль каналов ДУ с помощью громкоговорителя и подключение к ним контрольно-измерительных приборов ЭТИ-69 и П-321;

блок кнопочных переключателей ПРМ (а1/1к, b1/2к) обеспечивает слуховой контроль радиоканалов с помощью громкоговорителя и подключение к ним контрольно-измерительных приборов ЭТИ-69 и П-321;

потенциометры РЕГ. ТОН и РЕГ. ГРОМ. — для регулировки тона и уровня сигналов;

лампочка ЗАНЯТО сигнализирует о занятости контрольно-измерительных приборов на других направлениях связи.
