Харківський коледж будівництва, архітектури та дизайну
спеціальність 5.06010101
«Будівництво та експлуатація
будівель і споруд»
КАТАЛОГ
з підбору збірних з/б конструкцій для виконання
курсового та дипломного проектів
з предмету: «Будівельні конструкції»
розділ «Житлові будинки»
Харків 2013 р.
ДСТУ Н Б В.1.1-27:2010 «Будівельна кліматологія»
Місто |
Температура повітря ˚С |
|||
Абсолютно мінімальна |
Абсолютно максимальна |
Найбільш холодної доби |
Найбільш холодної п’ятиденки |
|
Вінниця |
-36 |
38 |
-26 |
-21 |
Луцьк |
-34 |
38 |
-24 |
-20 |
Житомир |
-35 |
38 |
-25 |
-22 |
Луганськ |
-42 |
41 |
-29 |
-25 |
Дніпропетровськ |
-34 |
40 |
-26 |
-23 |
Донецьк |
-37 |
40 |
-27 |
-23 |
Ужгород |
-28 |
40 |
-22 |
-18 |
Запоріжжя |
-34 |
41 |
-25 |
-22 |
Івано-Франківськ |
-34 |
37 |
-24 |
-20 |
Київ |
-32 |
39 |
-26 |
-22 |
Кіровоград |
-35 |
40 |
-26 |
-22 |
Львів |
-33 |
37 |
-23 |
-19 |
Миколаїв |
-30 |
40 |
-23 |
-20 |
Полтава |
-37 |
38 |
-27 |
-23 |
Рівне |
-36 |
38 |
-25 |
-21 |
Суми |
-36 |
38 |
-28 |
-24 |
Тернопіль |
-34 |
37 |
-24 |
-21 |
Харків |
-36 |
39 |
-28 |
-23 |
Хмельницький |
-32 |
36 |
-25 |
-21 |
Чернігів |
-34 |
39 |
-27 |
-23 |
Чернівці |
-32 |
38 |
-24 |
-20 |
Херсон |
-32 |
39 |
-23 |
-19 |
Одеса |
-28 |
37 |
-21 |
-18 |
Сімферополь |
-29 |
40 |
-20 |
-16 |
Таблиця 1.
СНиП 2.01.01-82 «Строительная климатология и геофизика»

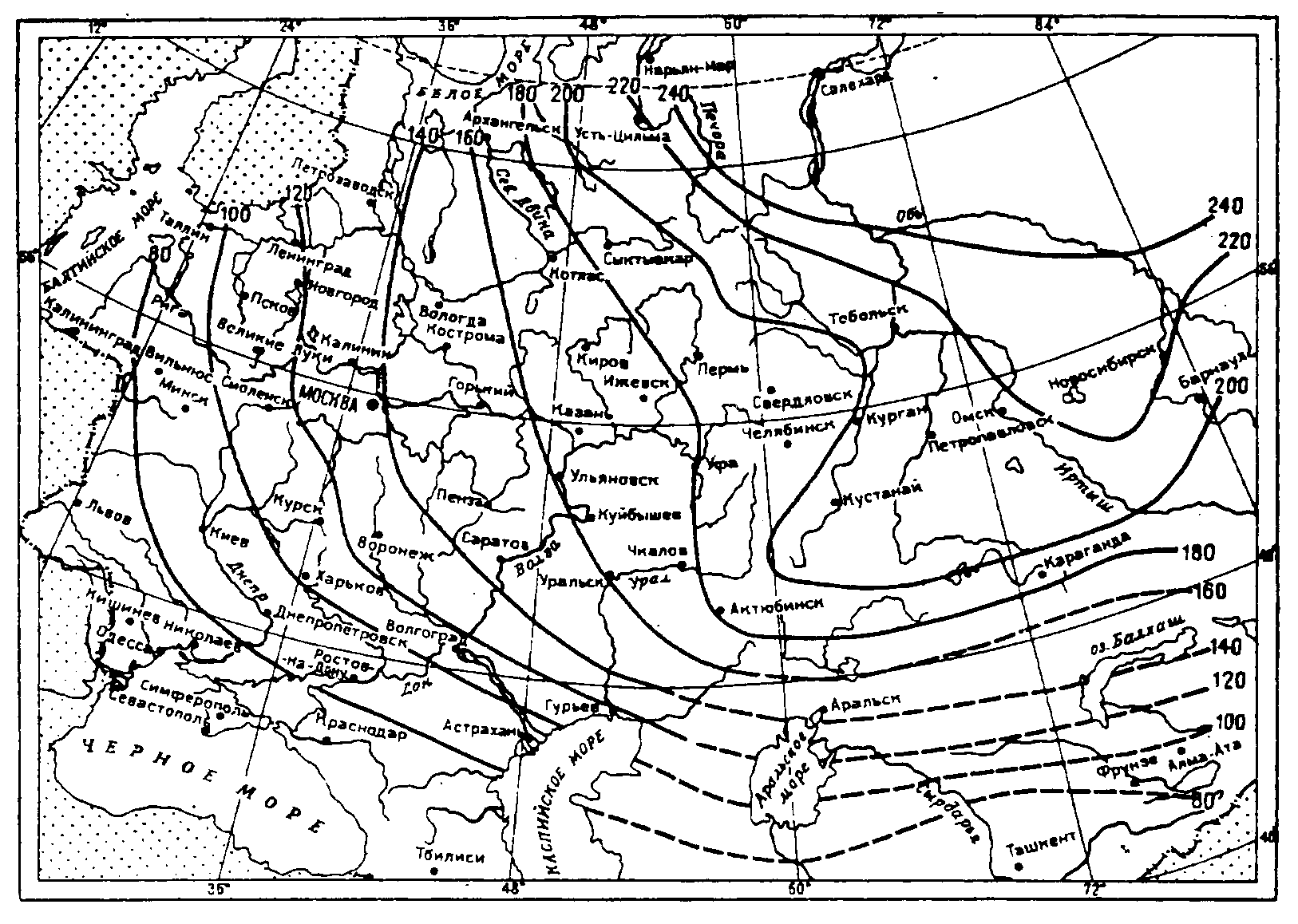

Схематическая карта глубины промерзання глинистих и суглинистих грунтов
ДСТУ Н Б В.1.1-27:2010 «Будівельна кліматологія»
Таблиця 2.
Місто |
Напрямки вітру, що повторюються, м/с |
|||||||||||||||
січень |
липень |
|||||||||||||||
Пн |
Пн Сх |
Сх |
Пд Сх |
Пд |
Пд Зх |
Зх |
Пн Зх |
Пн |
Пн Сх |
Сх |
Пд Сх |
Пд |
Пд Зх |
Зх |
Пн Зх |
|
Вінниця |
12 |
13 |
7 |
11 |
15 |
14 |
14 |
14 |
23 |
11 |
5 |
6 |
8 |
8 |
14 |
25 |
Луцьк |
4 |
4 |
8 |
13 |
18 |
14 |
23 |
16 |
7 |
6 |
7 |
8 |
10 |
12 |
26 |
24 |
Житомир |
8 |
12 |
6 |
13 |
14 |
15 |
18 |
14 |
13 |
9 |
5 |
6 |
7 |
11 |
24 |
25 |
Луганськ |
5 |
10 |
27 |
15 |
5 |
12 |
17 |
9 |
10 |
13 |
13 |
7 |
4 |
11 |
23 |
19 |
Дніпропетровськ |
9 |
13 |
10 |
15 |
15 |
13 |
9 |
16 |
17 |
9 |
6 |
5 |
9 |
8 |
15 |
31 |
Кривий ріг |
15 |
16 |
15 |
11 |
9 |
11 |
12 |
11 |
22 |
15 |
7 |
5 |
4 |
9 |
15 |
23 |
Нікополь |
9 |
20 |
18 |
13 |
8 |
11 |
11 |
10 |
19 |
16 |
11 |
6 |
5 |
13 |
13 |
17 |
Донецьк |
7 |
13 |
16 |
26 |
5 |
13 |
12 |
8 |
14 |
15 |
13 |
10 |
5 |
12 |
15 |
16 |
Ужгород |
10 |
10 |
14 |
40 |
8 |
2 |
4 |
12 |
14 |
18 |
11 |
15 |
9 |
6 |
7 |
20 |
Запоріжжя |
13 |
17 |
14 |
12 |
13 |
13 |
10 |
8 |
22 |
19 |
8 |
5 |
9 |
10 |
10 |
17 |
Івано-Франківськ |
5 |
1 |
8 |
27 |
4 |
7 |
25 |
23 |
9 |
2 |
5 |
13 |
13 |
7 |
18 |
43 |
Київ |
11 |
10 |
11 |
12 |
9 |
11 |
20 |
16 |
18 |
12 |
8 |
7 |
5 |
8 |
18 |
24 |
Кіровоград |
14 |
10 |
8 |
16 |
12 |
12 |
14 |
14 |
24 |
13 |
7 |
5 |
6 |
7 |
15 |
23 |
Львів |
4 |
6 |
9 |
16 |
12 |
18 |
23 |
12 |
7 |
7 |
5 |
7 |
9 |
14 |
31 |
20 |
Миколаїв |
15 |
21 |
12 |
11 |
10 |
10 |
8 |
13 |
23 |
18 |
4 |
3 |
6 |
14 |
9 |
23 |
Полтава |
8 |
13 |
14 |
14 |
11 |
16 |
14 |
10 |
15 |
15 |
11 |
7 |
6 |
9 |
17 |
20 |
Рівне |
7 |
5 |
8 |
13 |
14 |
14 |
27 |
12 |
10 |
7 |
5 |
8 |
7 |
11 |
29 |
23 |
Суми |
7 |
9 |
10 |
19 |
13 |
16 |
14 |
12 |
13 |
13 |
6 |
8 |
9 |
9 |
17 |
25 |
Тернопіль |
7 |
5 |
10 |
19 |
14 |
8 |
18 |
19 |
11 |
6 |
7 |
9 |
6 |
8 |
22 |
31 |
Харків |
9 |
12 |
16 |
17 |
10 |
12 |
13 |
11 |
17 |
14 |
12 |
9 |
4 |
9 |
14 |
21 |
Каменець-Подільск |
9 |
5 |
10 |
35 |
6 |
2 |
7 |
26 |
18 |
5 |
4 |
12 |
6 |
5 |
11 |
39 |
Хмельницький |
5 |
5 |
7 |
21 |
14 |
10 |
18 |
20 |
8 |
6 |
6 |
10 |
6 |
9 |
23 |
32 |
Умань |
11 |
10 |
8 |
16 |
11 |
12 |
12 |
20 |
18 |
10 |
6 |
5 |
6 |
7 |
13 |
35 |
Чернігів |
10 |
10 |
11 |
12 |
14 |
14 |
16 |
13 |
18 |
9 |
10 |
7 |
7 |
8 |
17 |
24 |
Чернівці |
3 |
2 |
19 |
20 |
4 |
6 |
10 |
36 |
6 |
3 |
8 |
11 |
4 |
7 |
18 |
23 |
Херсон |
16 |
23 |
17 |
12 |
7 |
7 |
8 |
10 |
22 |
14 |
9 |
5 |
7 |
18 |
10 |
15 |
Одеса |
19 |
15 |
11 |
5 |
8 |
11 |
14 |
17 |
22 |
8 |
3 |
6 |
15 |
12 |
12 |
22 |
Сімферополь |
5 |
23 |
11 |
17 |
12 |
19 |
7 |
6 |
6 |
12 |
17 |
20 |
6 |
14 |
17 |
8 |
ДБН В.1.2-2:2006 «Навантаження та впливи»
Карта районування території України за характеристичними значеннями ваги снігового покрив
ДБН В.1.2-2:2006 «Навантаження та впливи»
Карта районування території України за характеристичними значеннями вітрового тиску

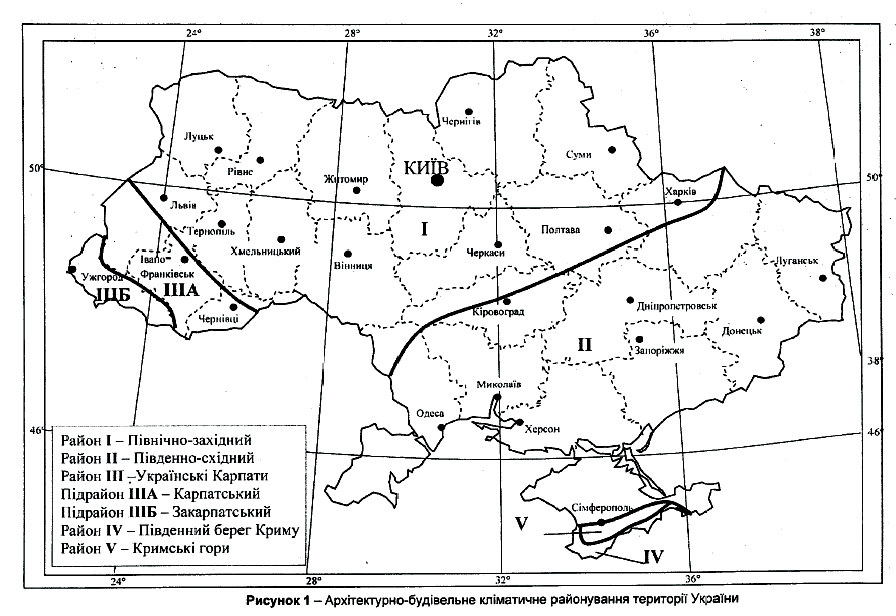

ДСТУ Н Б В.1.1-27:2010 «Будівельна кліматологія»

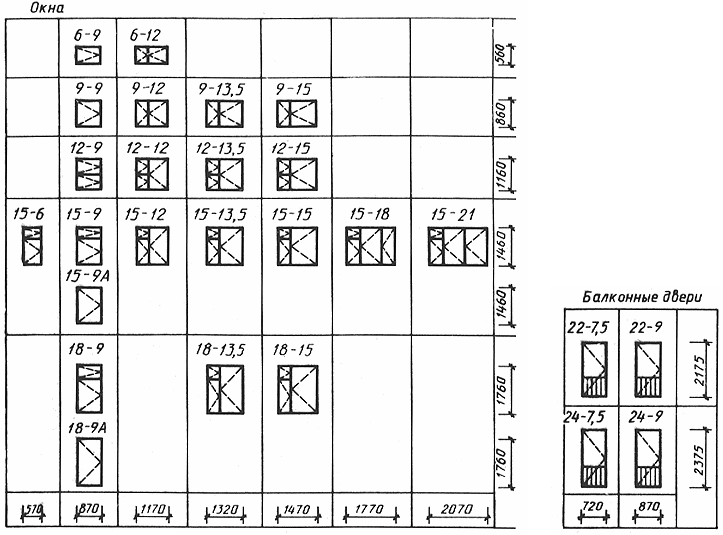

ДСТУ Б В.2.6-23:2009 Блоки віконні
У міліметрах
Висота
Ширина |
570 |
720 |
870 |
1170 |
1320 |
1470 |
1770 |
2070 |
2370 |
2670 |
560 |
6-6 |
6-7 |
6-9 |
6-12 |
6-13 |
6-15 |
— |
— |
— |
— |
860 |
9-6 |
9-7 |
9-9 |
9-12 |
9-13 |
9-15 |
— |
— |
— |
— |
1160 |
12-6 |
12-7 |
12-9 |
12-12 |
12-13 |
12-15 |
12-18 |
12-21 |
12-24 |
12-27 |
1320 |
13-6 |
13-7 |
13-9 |
13-12 |
13-13 |
13-15 |
13-18 |
13-21 |
13-24 |
13-27 |
1460 |
15-6 |
15-7 |
15-9 |
15-12 |
15-13 |
15-15 |
15-18 |
15-21 |
15-24 |
15-27 |
1760 |
— |
18-7 |
18-9 |
18-12 |
18-13 |
18-15 |
18-18 |
18-21 |
18-24 |
18-27 |
2060 |
— |
21-7 |
21-9 |
21-12 |
21-13 |
21-15 |
21-18 |
21-21 |
21-24 |
21-27 |
2175 |
— |
22-7 |
22-9 |
22-12 |
22-13 |
22-15 |
22-18 |
— |
— |
— |
2375 |
— |
24-7 |
24-9 |
24-12 |
24-13 |
24-15 |
24-18 |
— |
— |
— |
2755 |
— |
— |
28-9 |
28-12 |
28-13 |
28-15 |
28-18 |
— |
— |
— |

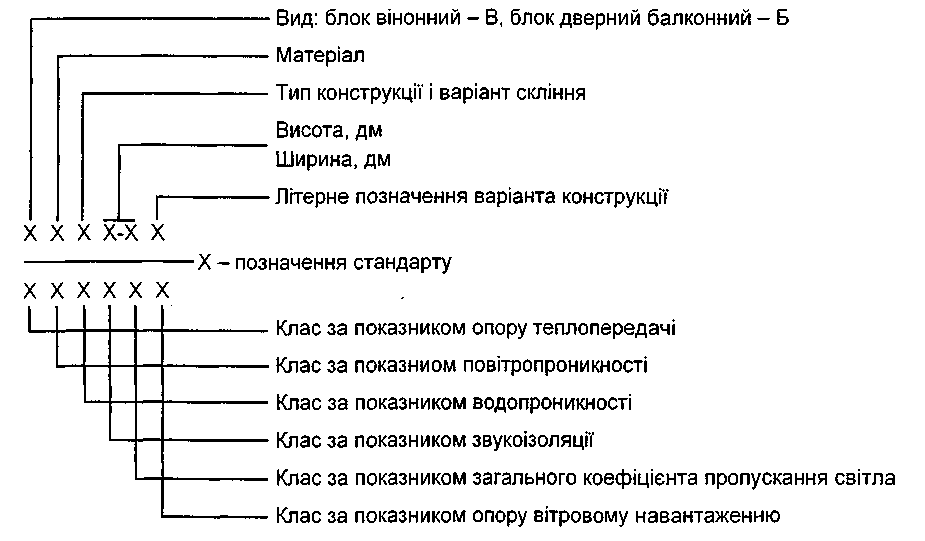

Умовне позначення блоків віконних слід приймати відповідно до схеми
Дсту б в.2.6-23:2009 Блоки дверні внутрішні
У міліметрах
Ширина Висота |
670 |
770 |
870 |
970 |
1170 |
1272 |
1472 |
1872 |
1871 |
– |
– |
19-9 |
– |
– |
– |
– |
– |
2071 |
21-7 |
21-8 |
21-9 |
21-10 |
21-12 |
21-13 |
21-15 |
21-19 |
2371 |
– |
– |
– |
24-10 |
24-12 |
24-13 |
24-15 |
24-19 |
1. Схемы дверей изображены со стороны открывания полотна.
2. Цифры над схемами дверей означают размеры проемов в дециметрах.
3. Размеры в скобках даны для дверей с качающимися полотнами.
ДСТУ Б В.2.6-11-97 Дверi металевi протиударнi вхiднi в квартири
Х Х Х - Х Х Х
----- -----
| | | | | |
---------------------- Вид виробу Д - дверi.
-------------------- Категорiя мiцностi.
------------------ Розмiр отвору по висотi, дм.
-------------- Розмiр отвору по ширинi, дм.
------------ Лiтера Л - дверi лiвi.
---------- Позначення цього стандарту.
Рисунок 1 - Габаритні розміри дверей

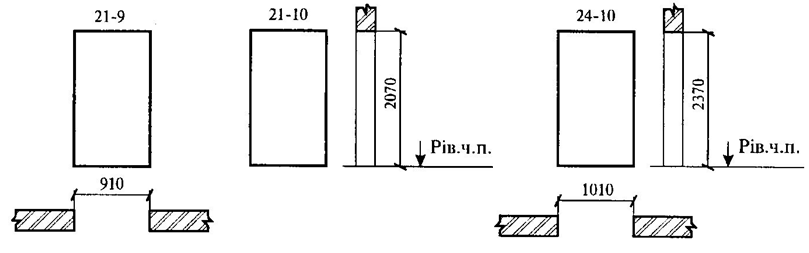

Рисунок 2 - Розміри дверних отворів у стінах

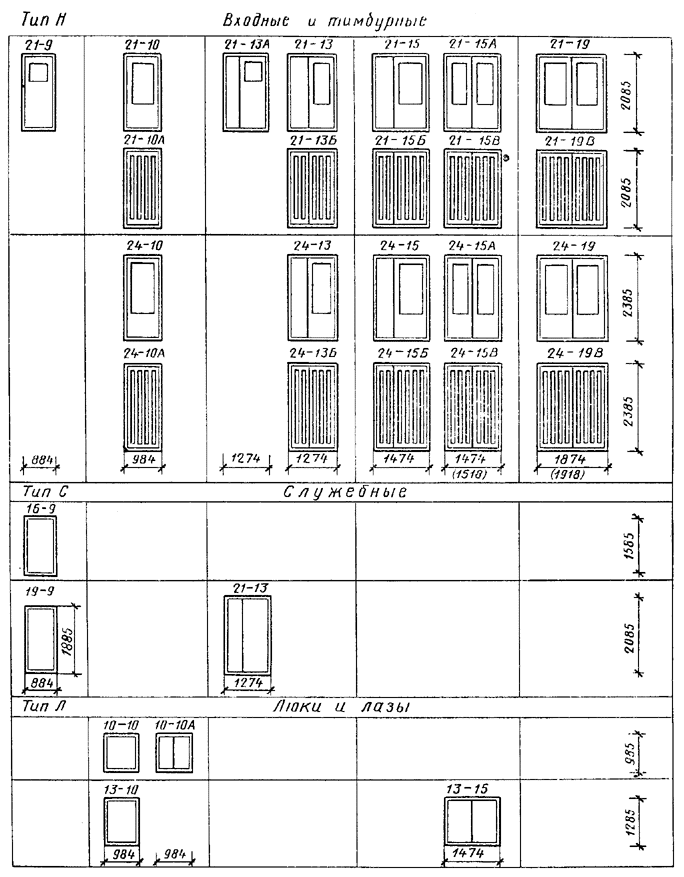

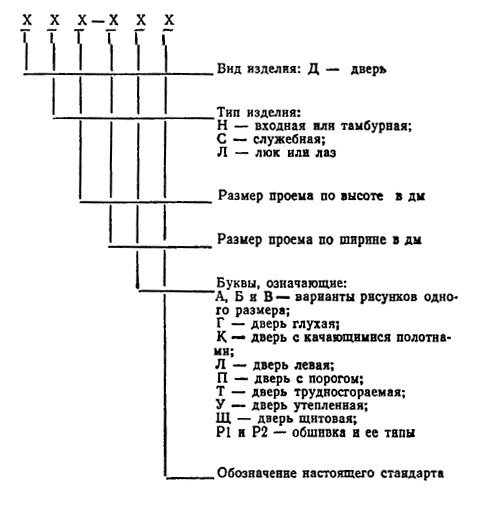

ГОСТ 24698-81 Двери деревянные наружные для жилых зданий
Примечания:
1. Схемы дверей изображены со стороны фасада.
2. Цифры над схемами дверей обозначают размеры проемов в дм.
3. Размеры в скобках даны для дверей 21—15А, 21—19, 24—15A и 24—19 с качающимися полотнами.
4. Двери 21—9 и 21—13A предусмотрены для одноэтажных зданий и мусороприемных помещений.

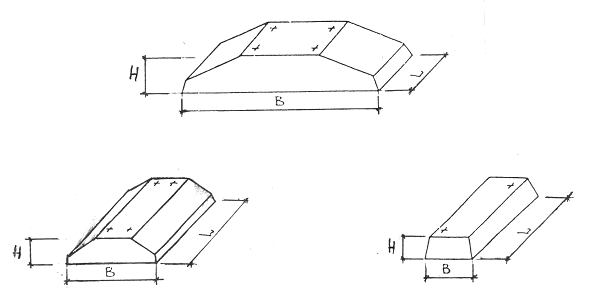

ДСТУ Б.В.2.6-109:2010 (серія 1.112-5) Плити з/б стрічкових фундаментів (блок-подушки)
Таблиця 3.
Марка виробу |
Розміри |
Маса, кг |
Витрати бетону м3 |
Витрати сталі кг |
||
B |
L |
H |
||||
ФЛ 32.12-2 |
3200 |
1180 |
500 |
4000 |
1,6 |
71,07 |
ФЛ 32.8-2 |
3200 |
780 |
2620 |
1,047 |
46,92 |
|
ФЛ 28.12-2 |
2800 |
1180 |
3420 |
1,369 |
48,23 |
|
ФЛ 28.8-2 |
2800 |
780 |
2240 |
0,896 |
32,93 |
|
ФЛ 24.12-2 |
2400 |
1180 |
2845 |
1,138 |
31,11 |
|
ФЛ 24.8-2 |
2400 |
780 |
1865 |
0,745 |
20,70 |
|
ФЛ 20.8-2 |
2000 |
780 |
2440 |
0,975 |
18,56 |
|
ФЛ 20.12-2 |
2000 |
1180 |
1595 |
0,638 |
12,81 |
|
ФЛ 16.24-2 |
1600 |
2380 |
300 |
2470 |
0,987 |
35,10 |
ФЛ 16.12-2 |
1600 |
1180 |
1215 |
0,486 |
17,52 |
|
ФЛ 16.8-2 |
1600 |
780 |
800 |
0,320 |
11,88 |
|
ФЛ 14.24-2 |
1400 |
2380 |
2110 |
0,845 |
23,58 |
|
ФЛ 14.12-2 |
1400 |
1180 |
1040 |
0,416 |
11,74 |
|
ФЛ 14.8-2 |
1400 |
780 |
685 |
0,274 |
7,89 |
|
ФЛ 12.24-2 |
1200 |
2380 |
1760 |
0,703 |
16,70 |
|
ФЛ 12.12-2 |
1200 |
1180 |
870 |
0,347 |
8,34 |
|
ФЛ 12.8-2 |
1200 |
780 |
570 |
0,228 |
5,53 |
|
ФЛ 10.24-2 |
1000 |
2380 |
1320 |
0,608 |
9,38 |
|
ФЛ 10.12-2 |
1000 |
1180 |
750 |
0,3 |
4,96 |
|
ФЛ 10.8-2 |
1000 |
780 |
495 |
0,197 |
3,5 |
|
ФЛ 8.24-2 |
800 |
2380 |
300 |
1395 |
0,557 |
5,32 |
ФЛ 8.12-2 |
800 |
1180 |
685 |
0,274 |
2,64 |
Розшифровка марки виробу: ФЛ 20.12-2
ФЛ – фундамент ленточний
20 – ширина блок-подушки
12 – довжина блок-подушки
2 – розрахункова нагрузка
