Лабораторная работа №2 Эталонная модель tcp/ip и стеки протоколов

Цель работы: ознакомиться с архитектурой стека протоколов TCP/IP, изучить основные различия и сходства сетевой модели TCP/IP от модели OSI, форматы пакетов IP.

Содержание отчета: ответы на контрольные вопросы. Номера контрольных вопросов студент получает от преподавателя на лабораторном занятии.

1 Общие сведения

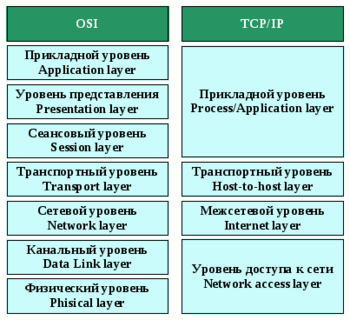

Р исунок 2.1 — Сетевые модели OSI и TCP/IP

Согласно терминологии TCP/IP элементы сетевого уровня называются подсетями (subnetworks). Идеология TCP/IP допускает, чтобы в качестве «подсетей» выступали реальные сети с их собственными стеками протоколов, узлами, шлюзами и т. п.

Реализация протоколов TCP/IP оказалась наиболее удачной в версиях BSD4.2 и BSD4.3 операционной системы UNIX. Эта реализация является эталоном для всех последующих.

Рассмотрим теперь эталонную модель, использовавшуюся в компьютерной сети ARPANET, которая является прародителем нынешних сетей, а также в ее наследнице — всемирной сети Интернет.

ARPANET была исследовательской сетью, финансируемой Министерством обороны США. В конце концов, она объединила сотни университетов и правительственных зданий при помощи выделенных телефонных линий. Когда впоследствии появились спутниковые сети и радиосети, возникли большие проблемы при объединении с ними других сетей с помощью имеющихся протоколов. Понадобилась новая эталонная архитектура. Таким образом, возможность объединять различные сети в единое целое являлась одной из главных целей с самого начала. Позднее эта архитектура получила название эталонной модели TCP/IP в соответствии со своими двумя основными протоколами.

Поскольку Министерство обороны беспокоилось, что ценные хосты, маршрутизаторы и межсетевые шлюзы могут быть мгновенно уничтожены, другая важная задача состояла в том, чтобы добиться способности сети сохранять работоспособность при возможных потерях подсетевого оборудования, так, чтобы при этом связь не прерывалась. Другими словами, Министерство обороны требовало, чтобы соединение не прерывалось, пока функционируют приемная и передающая машины, даже если некоторые промежуточные машины или линии связи внезапно вышли из строя. Кроме того, от архитектуры нужна была определенная гибкость, поскольку предполагалось использовать приложения с различными требованиями, от переноса файлов до передачи речи в реальном времени.

В сетевой эталонной модели TCP/IP используются следующие термины:

Драйвер - программа, непосредственно взаимодействующая с сетевым адаптером.

Модуль - это программа, взаимодействующая с драйвером, с сетевыми прикладными программами или с другими модулями.

Сетевой интерфейс - физическое устройство, подключающее компьютер к сети. В нашем случае - карта Ethernet.

Кадр - это блок данных, который принимает/отправляет сетевой интерфейс.

IP-пакет - это блок данных, которым обменивается модуль IP с сетевым интерфейсом.

UDP-датаграмма - блок данных, которым обменивается модуль IP с модулем UDP.

TCP-сегмент - блок данных, которым обменивается модуль IP с модулем TCP.

Прикладное сообщение - блок данных, которым обмениваются программы сетевых приложений с протоколами транспортного уровня.

И нкапсуляция - способ упаковки данных в формате одного протокола в формат другого протокола. Например, упаковка IP-пакета в кадр Ethernet или TCP-сегмента в IP-пакет. Согласно словарю иностранных слов термин "инкапсуляция" означает "образование капсулы вокруг чужих для организма веществ (инородных тел, паразитов и т.д.)". В рамках межсетевого обмена понятие инкапсуляции имеет несколько более расширенный смысл. Если в случае инкапсуляции IP в Ethernet речь идет действительно о помещении пакета IP в качестве данных Ethernet-фрейма, или, в случае инкапсуляции TCP в IP, помещение TCP-сегмента в качестве данных в IP-пакет, то при передаче данных по коммутируемым каналам происходит дальнейшая "нарезка" пакетов теперь уже на пакеты SLIP или фреймы PPP.

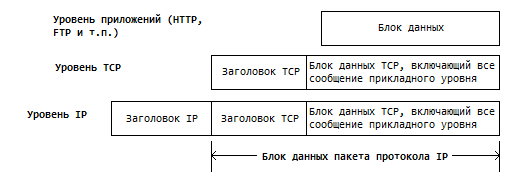

Рисунок 2.2 — Инкапсуляция протоколов верхнего уровня в протоколы TCP/IP.
