Контрольные карты среднего арифметического и размаха:

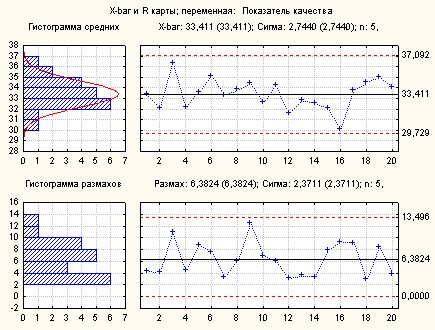

Рис.3.1.
-
и
-контрольные
карты

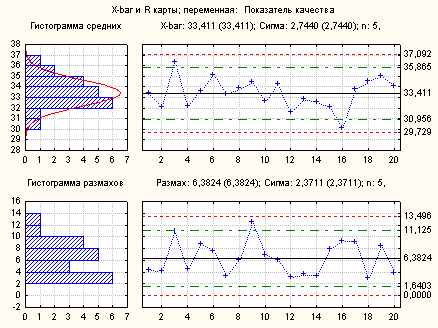

Рис 3.2. Контрольные карты Шухарта с контрольными и предупредительными границами
Вывод: в построенных картах отсутствует выход результатов за контрольные границы (нет выбросов), периодичность, приближение к центральной линии и линейный тренд, не нарушается случайность распределения точек, т.е. технологический процесс находится в статистически управляемом состоянии. Полученные Х и R принять за стандартные значения и использовать при последующем контроле.
Оперативные характеристики карты среднего арифметического и карты размаха:

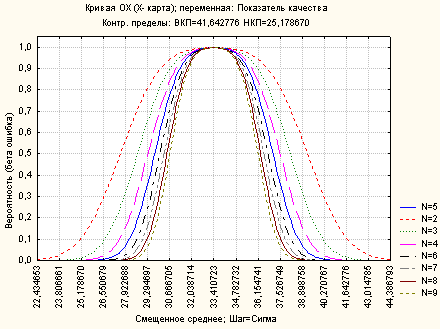

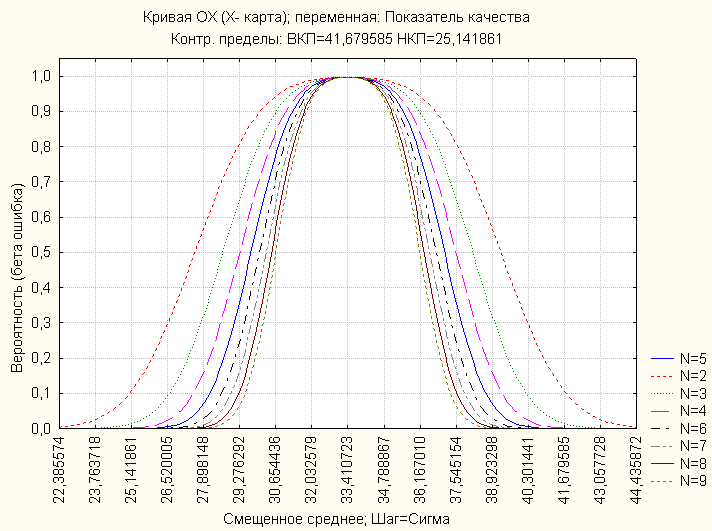

Рис. 3.3. Оперативная характеристика карты среднего арифметического

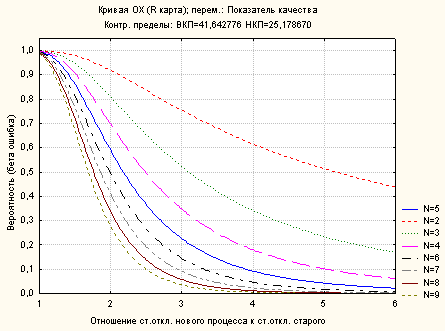

Рис. 3.4. Оперативная характеристика карты размаха
Проверка на выбросы
Для карты среднего арифметического и для карты размаха:

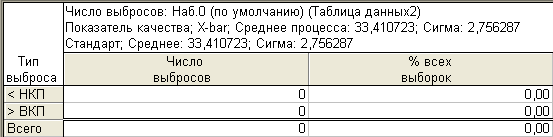

Рис. 3.5. Проверка на выбросы карты среднего арифметического

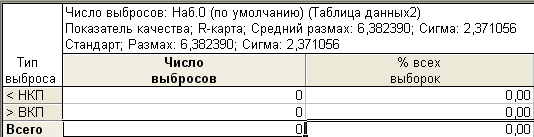

Рис. 3.6. Проверка на выбросы карты размаха
Проверка нарушений случайности распределения
Для карты среднего арифметического и для карты размаха:

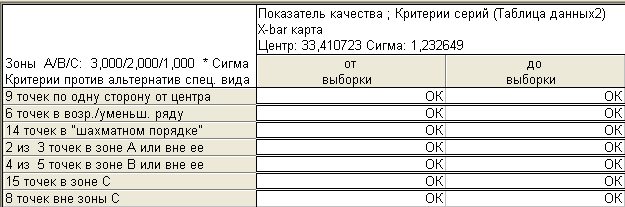

Рис. 3.7. Проверка нарушений случайности распределения карты среднего арифметического

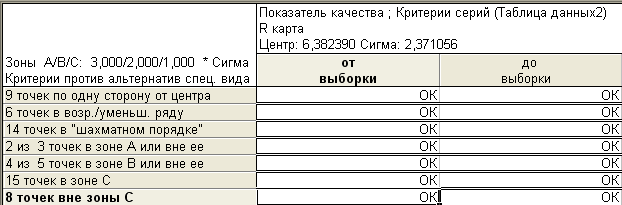

Рис. 3.8. Проверка нарушений случайности распределения карты размаха
Описание контрольных карт
Для карты среднего арифметического и для карты размаха:

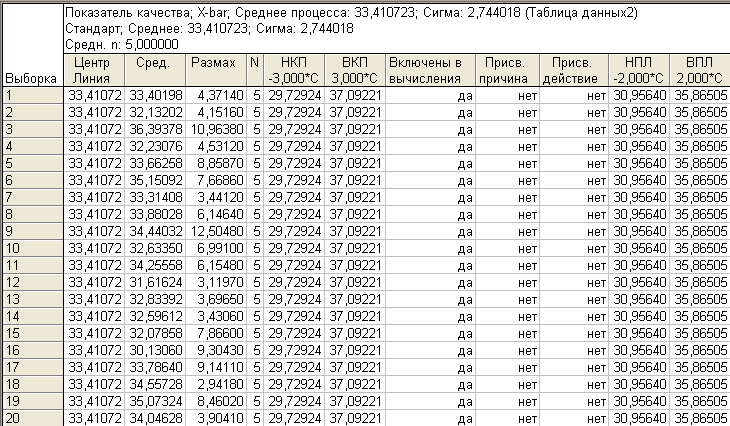

Рис. 3.9. Описание контрольных карт среднего арифметического

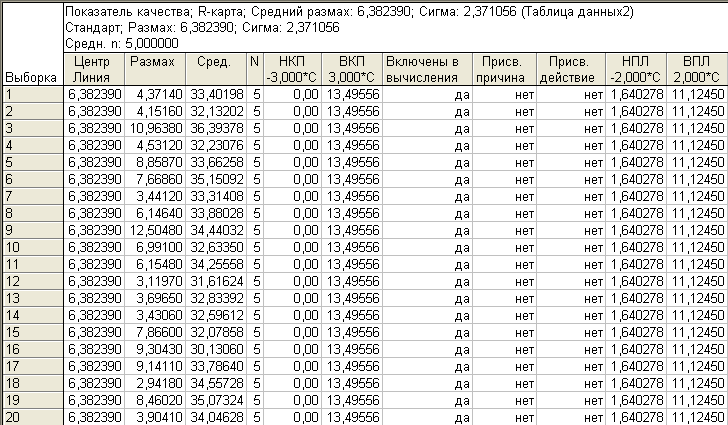

Рис. 3.10. Описание контрольных карт размаха
Гистограммы среднего арифметического и размаха
Рис. 3.11. Гистограмма среднего арифметического

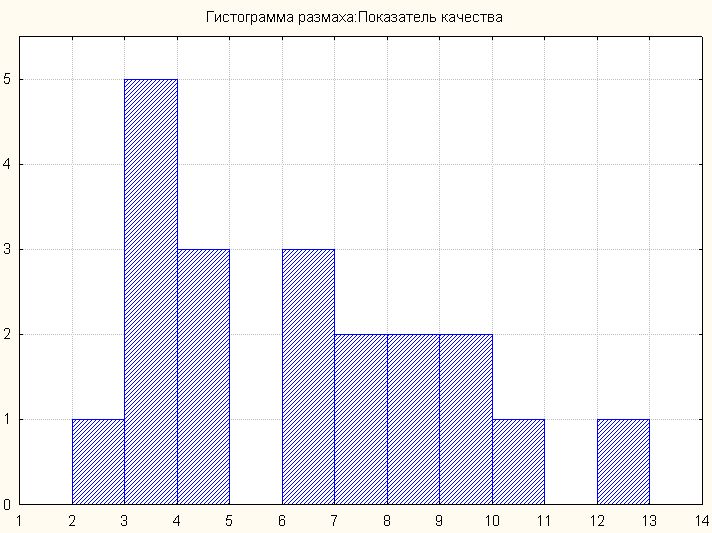

Рис. 3.12. Гистограмма размаха
Х-S карта
Контрольные карты среднего арифметического, СКО

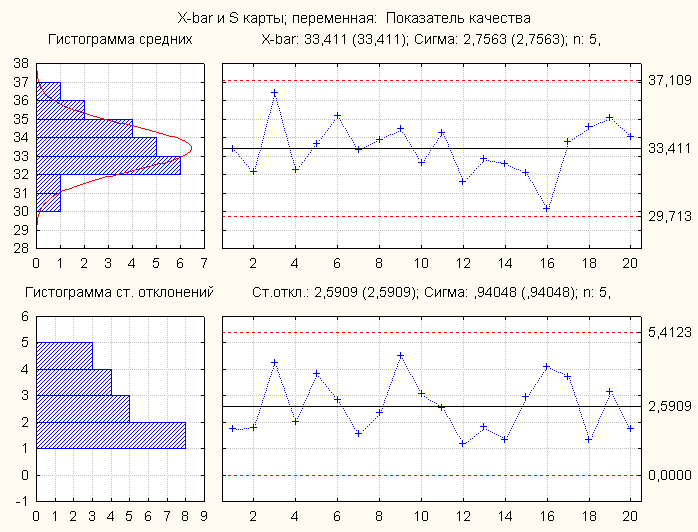

Рис. 3.13. Х – и S – контрольные карты
Рис. 3.14. Контрольные карты Шухарта с контрольными и предупредительными границами
Оперативная характеристика карты среднего арифметического
Рис. 3.15. Оперативная характеристика карты среднего арифметического
Проверка на выбросы
Для карты среднего арифметического и для карты размаха:

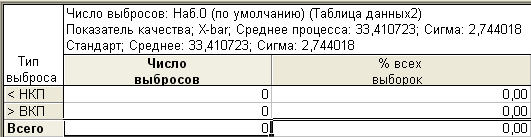

Рис.3.16. Проверка на выбросы карты среднего арифметического
Рис.3.17. Проверка на выбросы карты размаха
Проверка нарушений случайности распределений
Для карты среднего арифметического и для карты размаха:
Рис.3.18. Проверка нарушений случайности распределения карты среднего арифметического

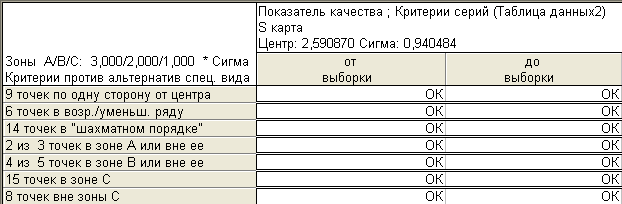

Рис.3.19. Проверка нарушений случайности распределения карты размаха
Описание контрольных карт
Для карты среднего арифметического и для карты размаха:

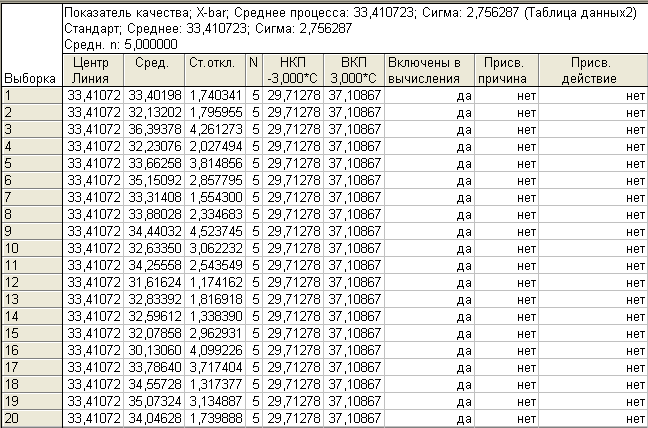

Рис. 3.20. Описание контрольных карт среднего арифметического
Рис. 3.21. Описание контрольных карт размаха
Гистограммы среднего арифметического и размаха

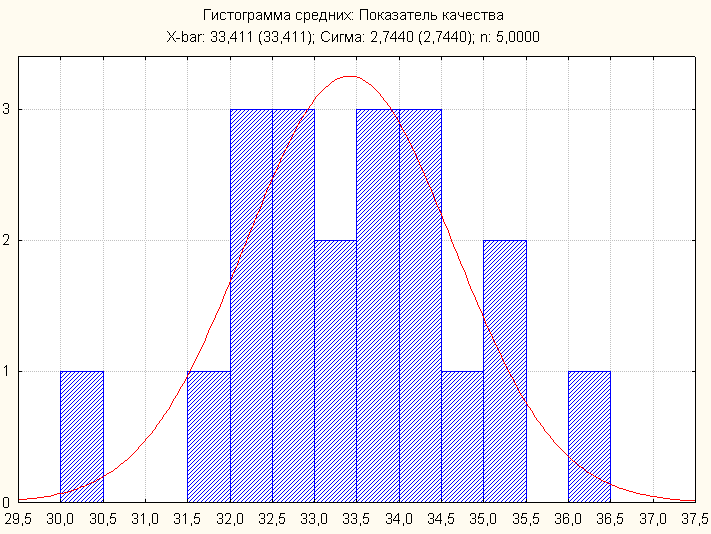

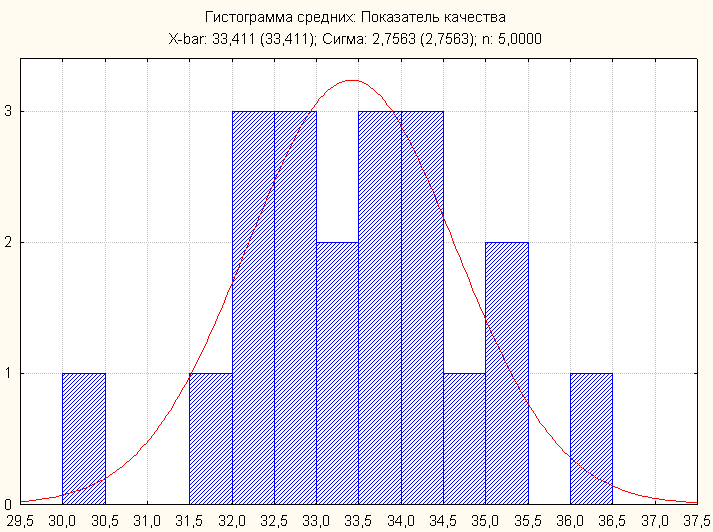

Рис. 3.22. Гистограмма среднего арифметического

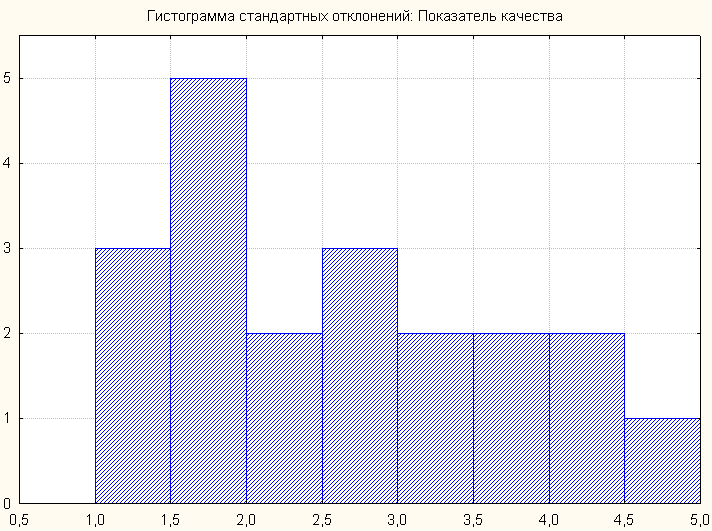

Рис. 3.23. Гистограмма размаха
2. Контроль параметров шатуна при помощи С и Р карты (по альтернативному признаку)
Исходные данные для построения С-карты:
Таблица 3.2.
|
Номер выборки |
Число дефектов в выборке |
1 |
1 |
4 |
2 |
2 |
5 |
3 |
3 |
2 |
4 |
4 |
4 |
5 |
5 |
1 |
6 |
6 |
7 |
7 |
7 |
2 |
8 |
8 |
5 |
9 |
9 |
1 |
10 |
10 |
4 |
11 |
11 |
1 |
12 |
12 |
5 |
13 |
13 |
3 |
14 |
14 |
4 |
15 |
15 |
6 |
16 |
16 |
7 |
17 |
17 |
8 |
18 |
18 |
2 |
19 |
19 |
3 |
20 |
20 |
2 |

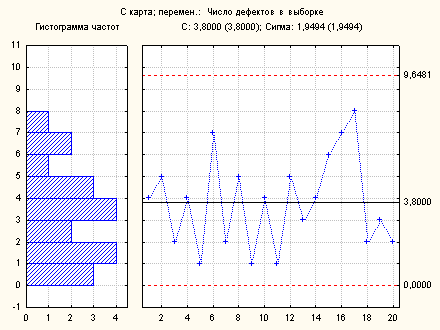

Рис. 3.24. Контрольная С-карта и гистограмма распределения числа дефектов в выборке
